Anschließen
3.2 Messaufnehmer anschließen
3.2 Messaufnehmer anschließen
3.2.1

Verbinden, Messaufnehmerkabel mit Messaufnehmer

①
②
③

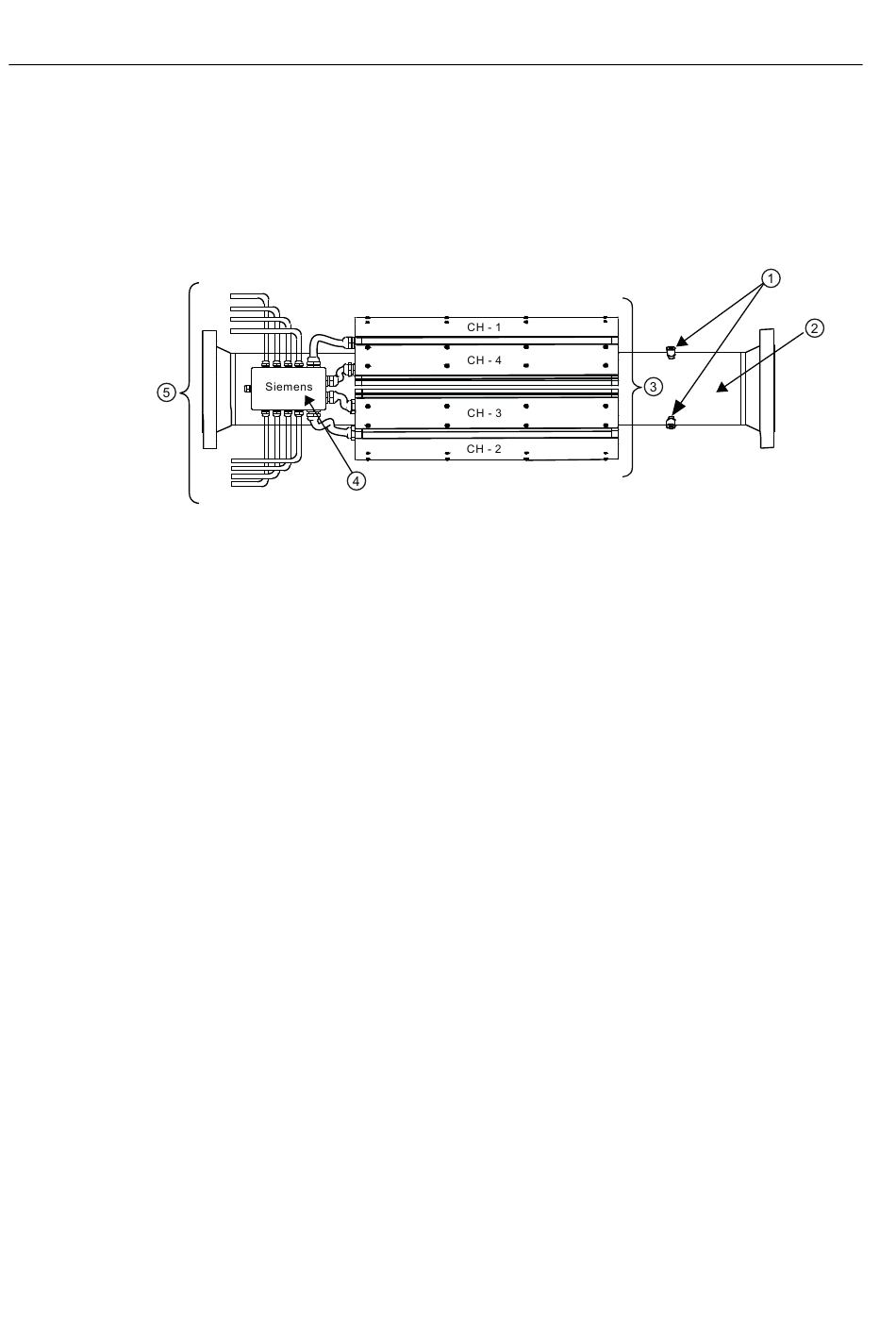

Bild 3-5
30
Leitungs nschlüsse (1/4" und 3/4") a
Messaufnehmer-Rohrabschnitt
Messaufnehmergehäuse
Übersicht Messaufnehmer
FUT1010 IP65 NEMA 4X & IP66 NEMA 7 Gas-Durchflussmessgerät - Quick Start
④
Anschlusskasten
⑤
E/A-Kabel stromaufwärts und
stromabwärts
Betriebsanleitung, 1/2013, A5E02639183-AC
