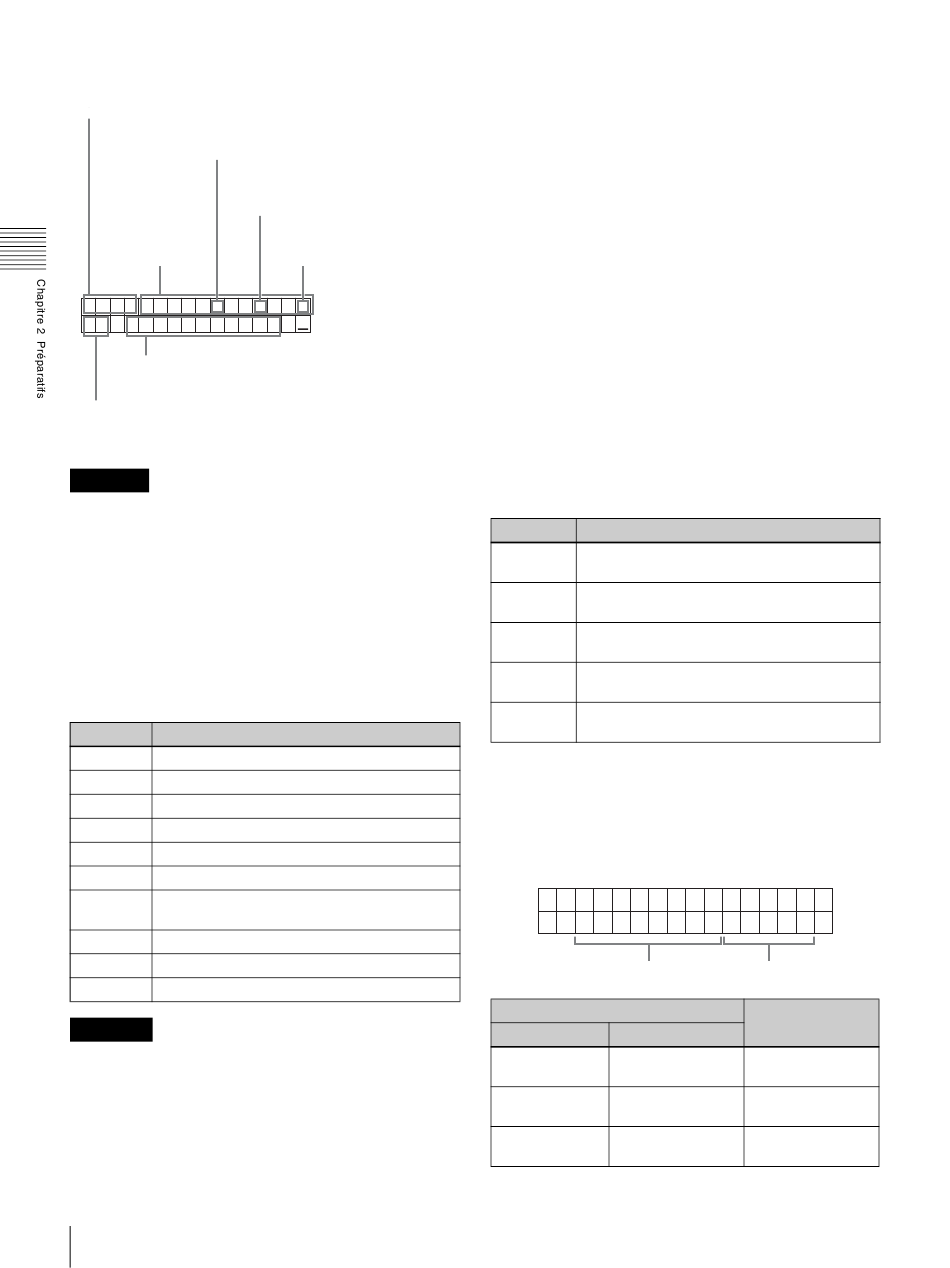

Informations affichées
1 Type des données de temps
2 Marque de temps réel
Données de
temps
T C R
0 0 : 0 4 . 4 7 . 0 7 *
P L A Y
6 Mode d'utilisation
5 Etats du réglage de menu
a) Uniquement quand la fréquence du système est 60I/30P.
Remarque
L'écran présenté ci-dessus correspond aux paramètres par
défaut de l'appareil.
Vous pouvez utiliser DISPLAY CONTROL >DISPLAY
INFO (page 92) dans le menu configuration pour modifier
les informations affichées sur la seconde ligne.
Voir page 99 « Fonctionnement du menu configuration »
au chapitre 6 pour en savoir plus sur l'utilisation du menu
configuration.
a Type des données de temps
Affichage
Signification
CNT
Données du compteur
TCR
Données du lecteur TC
UBR
Données des bits d'utilisateur du lecteur TC
TCR.
Code temporel du lecteur VITC
UBR.
Données des bits d'utilisateur du lecteur VITC
TCG
Code temporel du générateur TC
UBG
Données des bits d'utilisateur du générateur
TC
IN
Données de temps du point In
OUT
Données de temps du point Out
DUR
Durée entre le point In et le point Out
Remarque
Si les données de temps et des bits d'utilisateur ne peuvent
pas être lus correctement, elles s'afficheront avec un
astérisque. Par exemple « T*R », « U*R », « T*R. » ou
« U*R. ».
38
Informations textuelles superposées
du lecteur de code
a)
temporel
3 Marque de temps réel du
générateur de code
a)
temporel
4 Marque de zone VITC
L O C K
b Marque de temps réel du lecteur de code temporel
(uniquement pour la fréquence du système 60I/
30P)
« . » : Indique le mode temps réel
« : » : Indique le mode code de temps
c Marque de temps réel du générateur de code
temporel (uniquement pour la fréquence du
système 60I/30P)
« . » : Indique le mode temps réel (réglage d'usine)
« : » : Indique le mode code de temps
d Marque de zone VITC
« » (blanc) : Zones 1 et 3 (pour la fréquence du système
60I/30P) ou 1, 3, 5 et 7 (pour la fréquence du système
50I/25P)
« * » : Zones 2 et 4 (pour la fréquence du système 60I/30P)
ou 2, 4, 6 et 8 (pour la fréquence du système 50I/25P)
e Etats du réglage de menu
Ceci s'affiche quand le paramètre DISPLAY
CONTROL>MENU STATUS du menu configuration est
réglé sur « ENABLE » (voir page 93).
Affichage
Description
B1
Les paramètres de menu actuels sont
identiques à ceux de la banque de menu 1.
B2
Les paramètres de menu actuels sont
identiques à ceux de la banque de menu 2.
B3
Les paramètres de menu actuels sont
identiques à ceux de la banque de menu 3.
DF
Les paramètres de menu actuels sont
identiques aux valeurs prédéfinies en usine.
Pas
Les paramètres de menu actuels sont
d'affichage
différents de tous ceux mentionnés ci-dessus.
f Mode d'utilisation
La zone est divisée en deux blocs comme illustré ci-
dessous.
• Le bloc A affiche le mode d'utilisation.
• Le bloc B affiche l'état de verrouillage du servo ou la
vitesse de lecture.
A
Affichage
Bloc A
Bloc B
DISC OUT
LOADING
UNLOADING
B
Mode d'utilisation
Aucun disque
chargé.
Disque en cours de
chargement.
Disque en cours de
déchargement.
