C - PORTUGUÊS

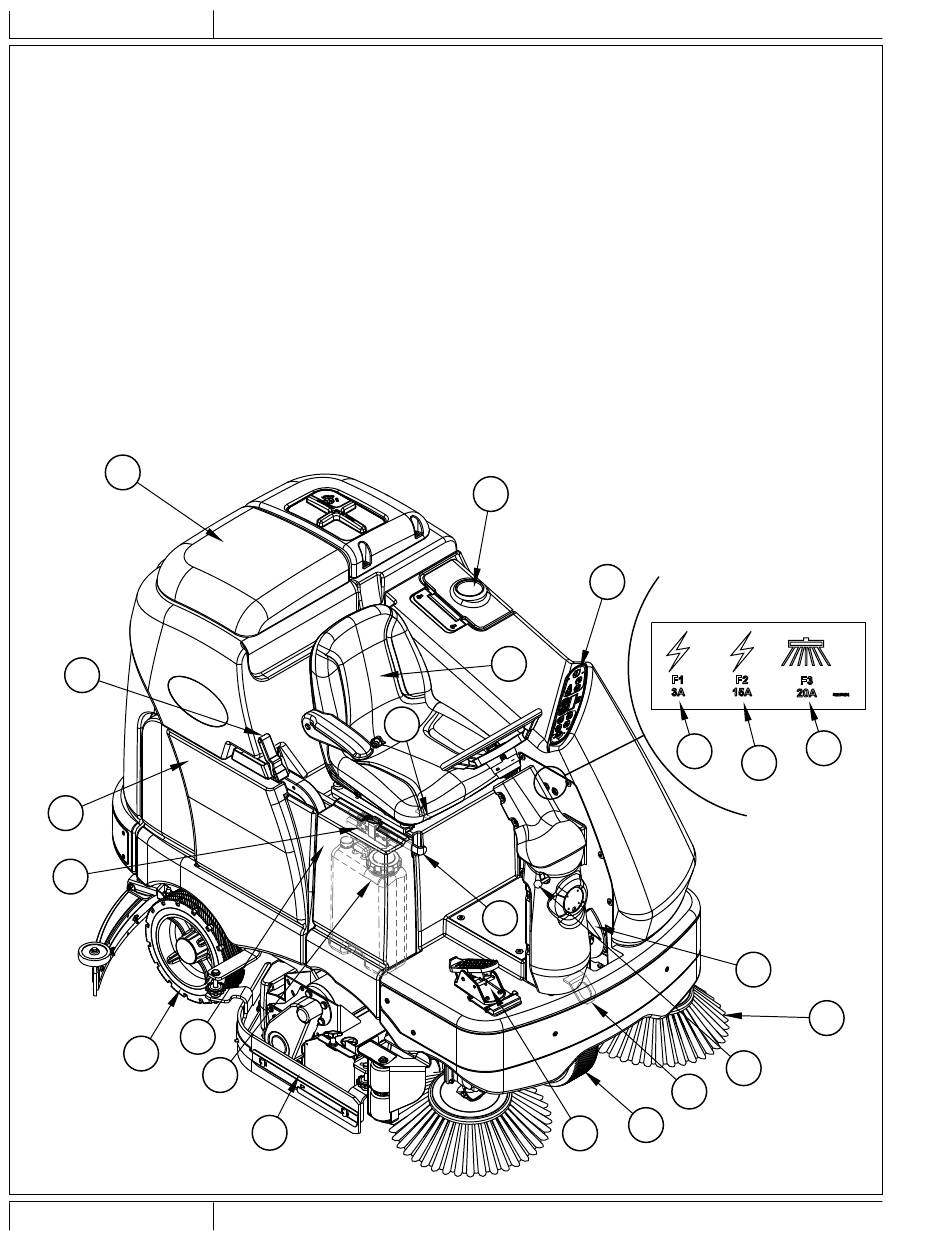

CONHEÇA SEU EQUIPAMENTO
Conforme lê este manual, ocasionalmente, você irá se deparar com um número em negrito ou letras em parênteses - por exemplo: (2). Esses números referem-
se a um item exibido nestas páginas, a menos que indicado de outra forma. Consulte essas páginas sempre que necessário para determinar a localização de um
item mencionado no texto. NOTA: Consulte o manual de serviços para conhecer explicações detalhadas de cada item ilustrado nas seguintes 3 páginas.
1 Tampa do tanque de recuperação
2 Tampa do orifício de abastecimento do tanque de solução
3 Assento do operador
5 Botão de ajuste da inclinação do volante
6 Freio de Estacionamento
8 Pedal de acionamento, Direcional/Velocidade
10 Motor e Volante
11 Interruptor de parada de emergência / Desconexão da bateria
12 Plataforma de lavagem
13 Roda traseira
14 Compartimento da bateria (abaixo do tanque de recuperação)
20 Conector da bateria da máquina
21 Painel de controle
1
32
14
20
27
13
C - 6
MANUAL DE UTILIZAÇÃO
29
12
SC6500 - 56091095
23 Alavanca de ajuste do assento do operador
24 Disjuntor do motor de tração da roda
25 Disjuntor auxiliar
26 Disjuntor do motor da vassoura lateral
27 Painel de acesso lateral
29 Cartucho de detergente (apenas modelos EcoFlex)
30 Localizações de trava
31 Vassouras laterais (somente em alguns modelos)
32 Trava do tanque de recuperação
2
3
23
11
21
24
25
6
5
30
10
8
26
31
