3.2 Raccordements et dimensions
Ubifl ux Vigor est disponible en version gauche ou droite. Dans une version gauche, les raccordements
« chauds » (de l'habitation 3 et vers l'habitation 1) se trouvent à gauche de l'appareil ; l'évacuation
de la condensation est alors montée dans l'ouverture droite sous l'appareil. Dans une version droite,
les raccordements « chauds » 1 & 3) se trouvent du côté droit de l'appareil.

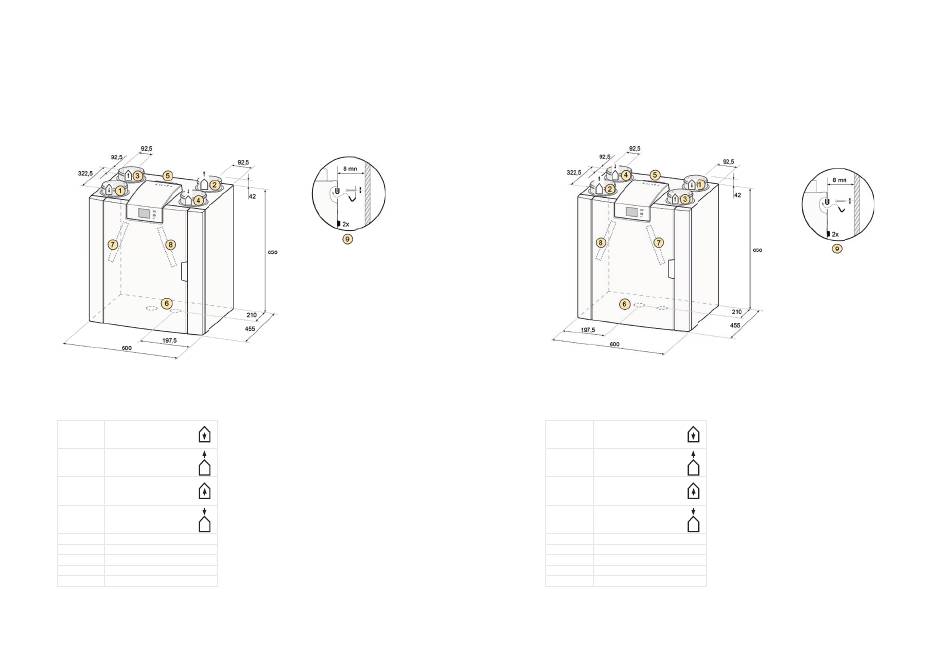

Version gauche
Toutes les dimensions sont en millimètres. Le diamètre de tous les piquages est 125 mm
1
Vers l'habitation
2
Vers l'extérieur
3
Depuis l'habitation
4
Depuis l'extérieur
5
Raccordements électriques
6
Siphon connection
7
Filtre air sortant
8
Filtre air entrant
9
Suspensions / fi xations
8 | Art.-nr.: 616710-A
Version droite
Toutes les dimensions sont en millimètres. Le diamètre de tous les piquages est 125 mm
1
Vers l'habitation
2
Vers l'extérieur
3
Depuis l'habitation
4
Depuis l'extérieur
5
Raccordements électriques
6
Siphon connection
7
Filtre air sortant
8
Filtre air entrant
9
Suspensions / fi xations
Ubifl ux Vigor W225 | 9
