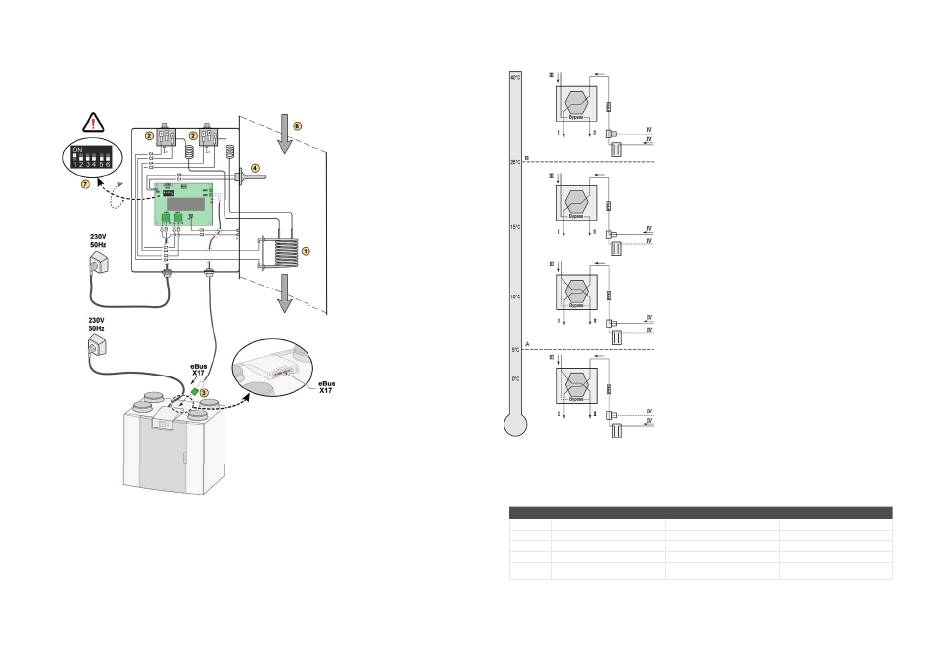

11.7 Connexion préchafeur
1.
Spirale de chauff age
2.
Sécurité maximale à réinitialisation manuelle
3.
Connexion eBus 2 pôles X17 sur un appareil
4.
Capteur de température
5.
Circuit imprimé UVP1
6.
Direction du fl ux d'air
7.
Réglage du commutateur DIP préchauff eur
46 | Art.-nr.: 616710-A
11.8 Raccordement échangeur geothermique
En cas d'application d'un puits canadien, il faut modifi er le paramètre 11.1 de "OFF" en "ON".
Étape N°
11.1
11.2
C1 =
Marron
11.3
C2 = Bleu
C3 = Vert/jaune
11.4
C4 = Noir
11.5
C5 = Blanc
Un échangeur thermique de terre peut être connecté
à l'appareil avec Plus PCB.
Il est nécessaire d'eff ectuer une etude de dimension-
nement au prealable Selon le type de vanne, l'échan-
geur geothermique peut être connecté à diff érentes
connexions de la PCB Plus:
X10 no. 1 & 2 - Sortie relais 1 (Réglage d'usine)
X11 no. 1 & 2 - Sortie relais 2
X14 no. 1 & 2 - Sortie analogique 1 (0 - 10 V)
X15 no. 1 & 2 - Sortie analogique 2 (0 - 10 V)
Connectez la température extérieure au n ° 1 et 2
du connecteur à 2 pôles X-16.
A = Température minimale
B = Température maximale
I = Vers le logement
II = Vers l'extérieur
III = En provenance de l'habitation
IV = En provenance de l'extérieur
Description
Réglage d'usine
Activer ou Désactiver
Désactivé
Température de commutation 1
5°C
Température de commutation 2
25°C
Commande position soupape 10volt
Fermé
Contrôle de valve
Sortie relais 1
Plage de réglage
Entrée/Sortie
0.0 °C / 10.0 °C
15.0°C / 40.0 °C
Ouvert/Fermé
Sortie relais 1/Sortie relais 2 /Sortie
analogique 1 / Sortie analogique 2
Ubifl ux Vigor W225 | 47
