11 Accessoires raccordements électriques
11.1 Raccordement interrupteur à positions
Un commutateur de positions doit être raccordé au connecteur modulaire X14. Ce connecteur modulaire
X14 est accessible à l'arrière du réglage. Pour un appareil avec circuit imprimé Plus, le capot de couverture
doit d'abord être enlevé pour donner l'accès au connecteur modulaire.
de positions qui est connecté, on peut utiliser ici une prise RJ11 ou RJ12.
Utilisez de préférence un commutateur à 4 positions avec indication de fi ltre, installer toujours ici une fi che
RJ12 en combinaison avec un câble modulaire à 6 fi ls.
En cas d'utilisation d'un commutateur à 3 positions sans indication de fi ltre, installer toujours une fi che RJ11
en combinaison avec un câble modulaire à 4 fi ls.
36 | Art.-nr.: 616710-A
Selon le type de commutateur

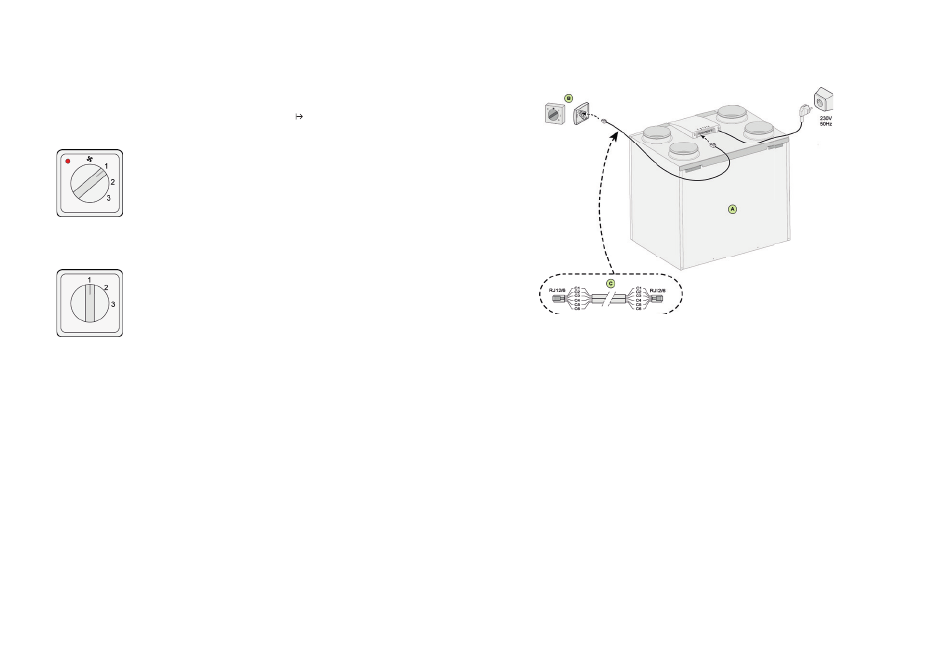

11.1.1 Raccordement commuttateur à 4 positions avec indication de filtre
A = Appareil Ubifl ux Vigor
B = Commutateur à 4 positions avec témoin de fi ltre
C = Câble modulaire RJ12 de raccordement
Let op: Bij de toegepaste modulaire kabel moeten van beide modulaire connectoren het "lipje"
naar de markering op de modulaire kabel worden gemonteerd. Draadkleur C1 t/m C6 kan variëren
afhankelijk van het type toegepaste modulaire kabel.
Ubifl ux Vigor W225 | 37
