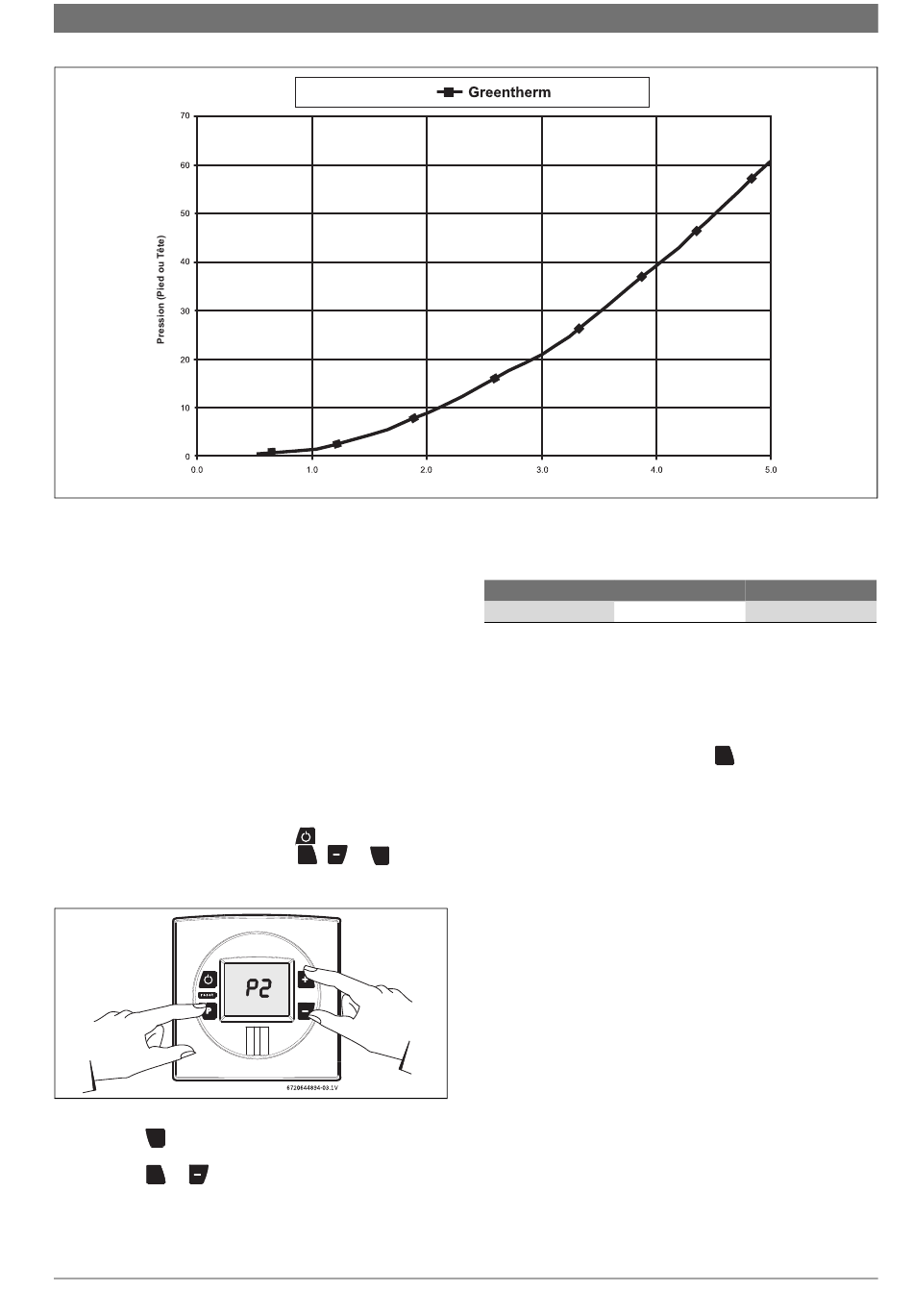

Fig. 45 Courbe de perte de charge
4.14
Mesure de la pression du gaz
Confirmer la pression du gaz à l'installation.
Connexion du manomètre
▶ Fermer l'alimentation en gaz au niveau de la vanne d'arrêt fournie par
l'installateur pour ce chauffe-eau.
▶ Retirer le panneau avant et localiser le port de test de pression du gaz
d'entrée (voir fig. 47).
▶ Desserrer la vis à l'intérieur du raccord-union de point de test de
gauche (ne pas l'enlever) et raccorder le tube du manomètre au point
de test (voir fig. 47).
Test de pression statique
▶ Rouvrir l'alimentation en gaz.
▶ Consigner la mesure de pression de gaz statique dans le tableau 45.
Test de pression de service
▶ Appuyer sur le bouton MARCHE/ARRET
▶ Appuyer simultanément sur les boutons
maintenir enfoncés pendant 3 secondes, jusqu'à ce que l'affichage
indique P2.
Fig. 46
▶ Appuyer sur
pour saisir le réglage P2. Le réglage actuel apparaît
P
sur l'affichage (réglage d'usine).
+
▶ Appuyer sur
ou
jusqu'à ce que P1 apparaisse.
Remarque : Dans ce mode, l'appareil fonctionne en permanence à la
puissance maximale et offre un débit d'eau maximum.
Greentherm
Débit (GPM)
en position ON.
+
,
et
et les
P
Pour connaître le réglage de la pression du gaz d'entrée, voir le tableau
suivant :
Type de gaz
p
C.E. 3,5"
in
Tab. 44 Pression minimale du gaz d'entrée à pleine charge
▶ Faire fonctionner tous les autres appareils à gaz (sauf le chauffe-eau)
sur le même réseau de gaz à la puissance maximale.
▶ Faire couler un grand volume d'eau chaude sanitaire (au moins
6 gpm) pour allumer le brûleur. Si l'affichage du chauffe-eau revient
sur P2, ouvrir davantage de robinets d'eau chaude sanitaire pour per-
mettre un débit suffisant. Appuyer sur
raisse sur l'affichage.
▶ Noter la mesure de pression du gaz de service la plus basse dans le
tableau 45.
Les pressions de gaz inférieures à C.E. 3,5" pour le gaz naturel ou C.E. 8"
pour le GPL résultent en une élévation insuffisante des degrés sur l'eau
chaude sanitaire utilisée, une réduction du volume d'eau chaude sani-
taire, un code d'erreur et doivent être corrigées. Voir Raccordements de
gaz, chapitre 4.8, page 32.
Vitesse du ventilateur P1 :
Réglage d'usine : GN : 51, PL : 52
Le fait de diminuer la vitesse de rotation du ventilateur P1 réduit l'entrée
BTU maximale.
Il est possible d'abaisser, en guise de mesure temporaire si la pression
du gaz dans P1 est inférieure à la spécification, la vitesse de rotation du
ventilateur P1 par incréments jusqu'à ce que la pression minimale du gaz
d'entrée atteigne la plage indiquée (tableau 44). Une fois la conduite de
gaz mise à niveau, réinitialiser l'appareil sur le réglage d'usine P1
(GN : 51, PL : 52) ou le réglage de la section 4.3.8.
Notice d'installation | 39
6 720 809 770-01.1TL
GN
GPL
C.E. 8"
+
jusqu'à ce que P1 réappa-
6 720 809 770 (2016/05)
