14 | Notice d'installation

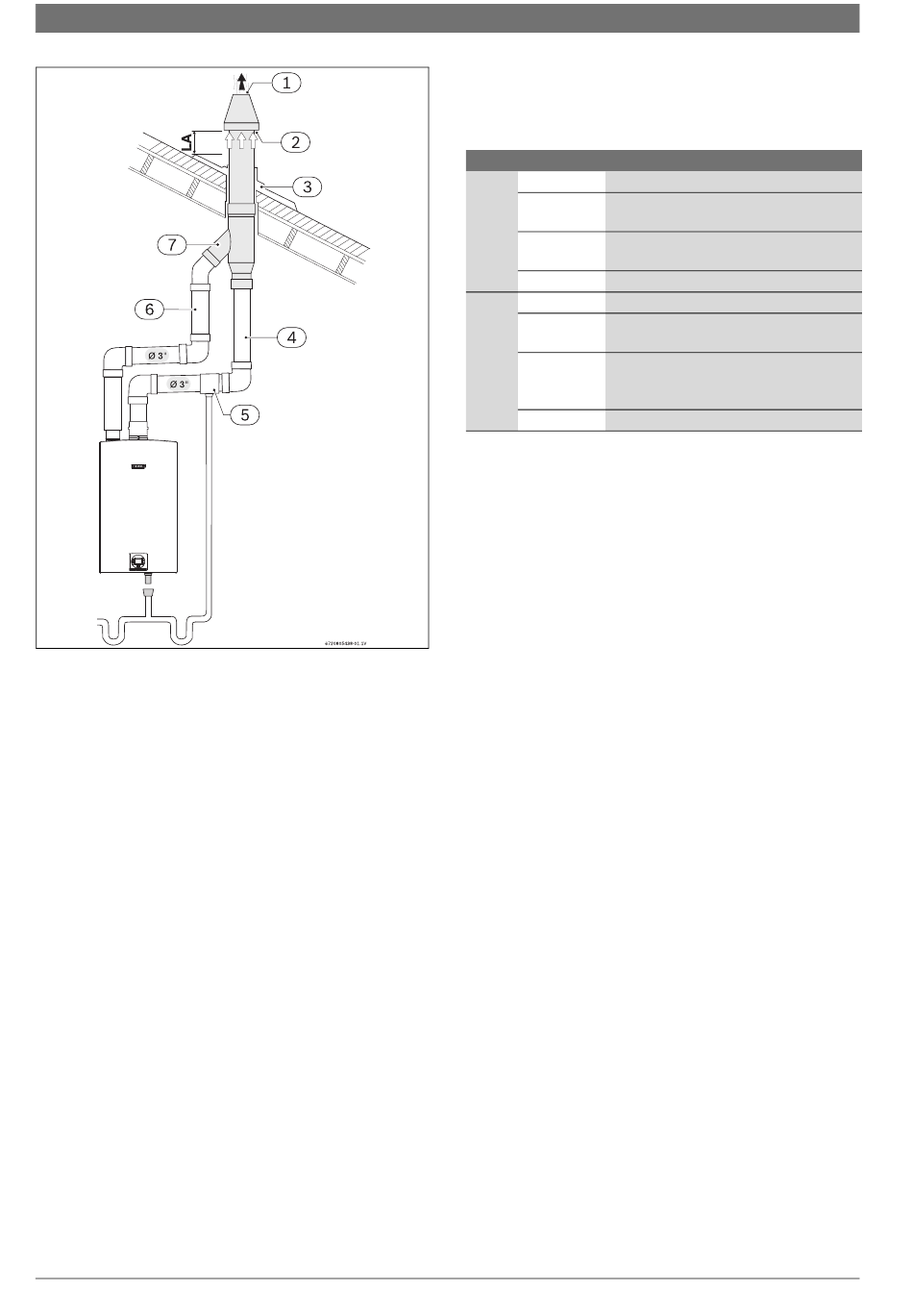

Fig. 9
Exemple de kit d'évent concentrique
[1]
Evacuation
[2]
Air de combustion
[3]
Revêtement de zinc pour toit (fourni sur place)
[4]
Tuyau d'évacuation
[5]
Té d'écoulement (196061, inclus avec les kits de terminaison
concentrique) si besoin. Voir section 4.3.2.
[6]
Tuyau d'aspiration
[7]
Kit d'évent concentrique (196016)
[LA] Maintenir un dégagement min. 12 pouces (18 pouces pour le
Canada) au-dessus du niveau de neige le plus élevé anticipé de
24 pouces sur le toit
6 720 809 770 (2016/05)
4.3.2
Caractéristiques de l'évent
Déterminer les dégagements d'évent qui respectent les spécifications
d'évent du fabricant et tous les codes nationaux/locaux applicables.
Caractéristiques de ventilation
Diam.
Eva-
3 ou 4 pouces
cuation
2, 3 ou
4 pouces
3 pouces
Capuchon des fumées PVC*(ECAP321)Termi-
naisons verticales, diamètre 3" uniquement
3 ou 4 pouces
Aspira-
3 ou 4 pouces
tion
2, 3 ou
4 pouces
3 pouces
Capuchon des fumées PVC*(ECAP321)
Terminaisons verticales et horizontales
approuvées, diamètre 3" uniquement
3 ou 4 pouces
Tab. 7
Caractéristiques de ventilation pour l'aspiration et l'évacuation
[*]
Certifié ULC-S636-95, UL1738
Exigences liées à l'écoulement des condensats
Lorsque le chauffe-eau est installé dans une habitation familiale indivi-
duelle résidentielle sans recirculation directe, il n'est pas nécessaire de
prévoir un écoulement externe des condensats.
Si le chauffe-eau est installé dans une application autre qu'une habita-
tion familiale individuelle résidentielle, un écoulement externe des
condensats (non fourni avec le chauffe-eau) est requis dans les circons-
tances suivantes :
• Installations d'évent à terminaison verticale.
• Installations d'évent à terminaison horizontale dont la longueur
linéaire totale d'évent dépasse 6 pieds (1,8 m) pour (PAS la longueur
totale équivalente).
• Les installations d'évent dont une section du tuyau d'évacuation tra-
verse un espace non conditionné.
Remarque : Un écoulement externe des condensats est une meilleure
pratique recommandée pour toutes les installations afin d'optimiser la
longévité du chauffe-eau.
Longueur minimale du tuyau d'air de combustion et d'évacuation
La longueur minimale du tuyau d'évacuation est 1 pied (0,3 m) de tuyau
droit. La longueur minimale du tuyau d'air de combustion est un coude
de 90°, sauf avec le Système de ventilation commun où le capuchon de
grille de l'arrivée d'air frais est utilisé.
Longueur maximale du tuyau d'air de combustion et d'évacuation
Les tableaux suivants indiquent les longueurs maximales admissibles de
tuyau droit pour la conduite d'air de combustion et d'évacuation, en
tenant compte du nombre de coudes utilisés. Il convient de déduire la
longueur équivalente de chaque coude utilisé de la longueur maximale
admissible selon le système utilisé.
Se référer au tableau 8 en cas d'utilisation d'une ventilation de 2" de
diamètre.
Se référer au tableau 9 en cas d'utilisation d'une ventilation de 3" de
diamètre.
Se référer au tableau 10 en cas d'utilisation d'une ventilation de 4" de
diamètre.
Bornes approuvées
Borne en « T »
Coude de 90°
Concentrique (196016, 196006)
Borne en « T »
Coude de 90°
Concentrique (196016, 196006)
Greentherm
