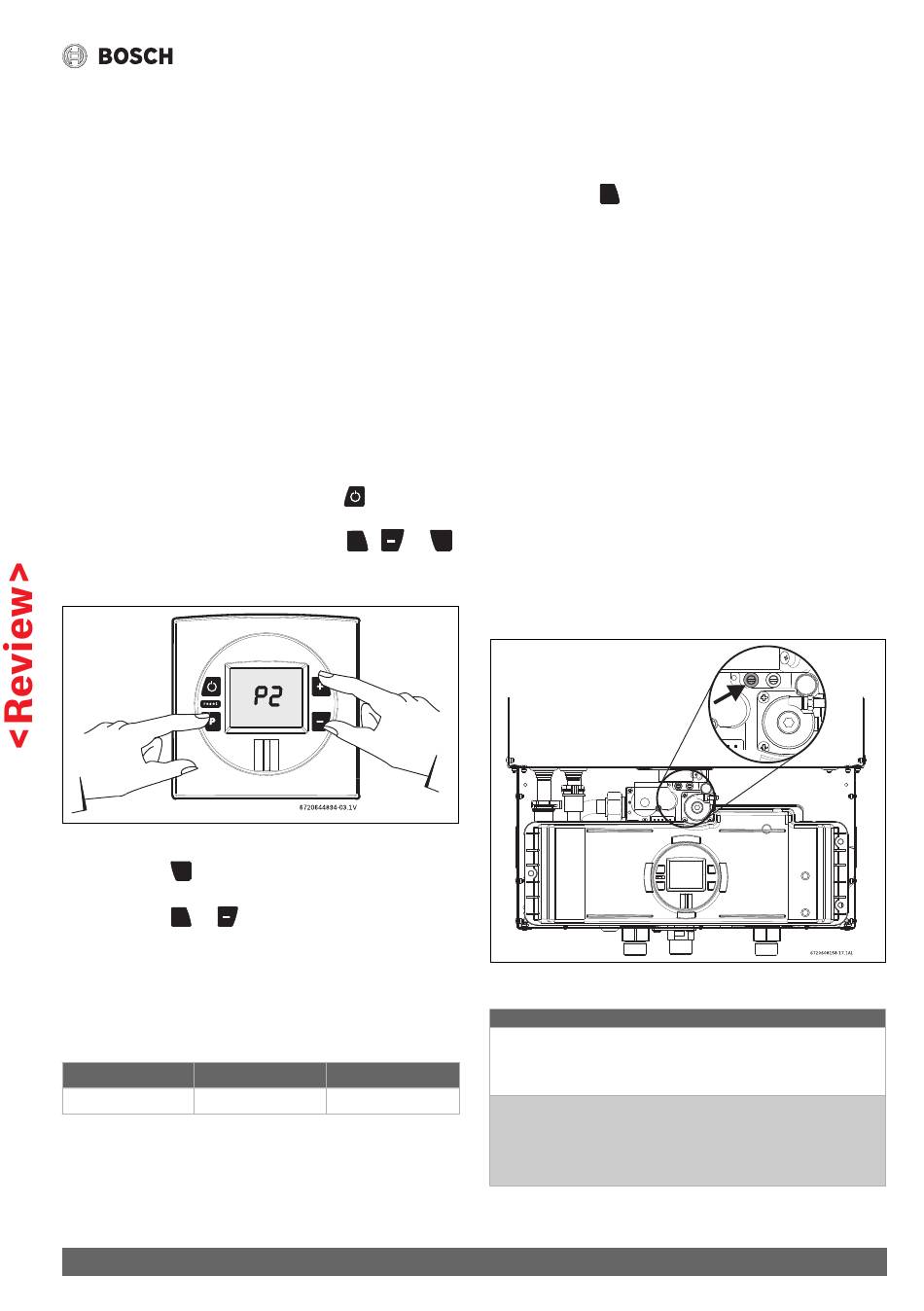

4.14 Mesure de la pression du gaz
Confirmer la pression du gaz à l'installation.
Connexion du manomètre
▶ Fermer l'alimentation en gaz au niveau de la vanne d'arrêt
fournie par l'installateur pour ce chauffe-eau.
▶ Retirer le panneau avant et localiser le port de test de pres-
sion du gaz d'entrée (voir fig. 47).
▶ Desserrer la vis à l'intérieur du raccord-union de point de
test de gauche (ne pas l'enlever) et raccorder le tube du
manomètre au point de test (voir fig. 47).
Test de pression statique
▶ Rouvrir l'alimentation en gaz.
▶ Consigner la mesure de pression de gaz statique dans le
tableau 45.
Test de pression de service
▶ Appuyer sur le bouton MARCHE/ARRET
ON.
▶ Appuyer simultanément sur les boutons
et les maintenir enfoncés pendant 3 secondes, jusqu'à ce
que l'affichage indique P2.
Fig. 46
▶ Appuyer sur
pour saisir le réglage P2. Le réglage actuel
P
apparaît sur l'affichage (réglage d'usine).
▶ Appuyer sur
+
ou
Remarque : Dans ce mode, l'appareil fonctionne en perma-
nence à la puissance maximale et offre un débit d'eau maxi-
mum.
Pour connaître le réglage de la pression du gaz d'entrée, voir le
tableau suivant:
Type de gaz
GN
p
C.E. 3,5"
in
Tab. 44
Pression minimale du gaz d'entrée à pleine charge
▶ Faire fonctionner tous les autres appareils à gaz (sauf le
chauffe-eau) sur le même réseau de gaz à la puissance
maximale.
C 950/C 1050 (Pro TL 175 C/199 C) – 6 720 809 770 (2019/10)
en position
+
,
et
jusqu'à ce que P1 apparaisse.
GPL
C.E. 8"
▶ Faire couler un grand volume d'eau chaude sanitaire (au
moins 6 gpm) pour allumer le brûleur. Si l'affichage du
chauffe-eau revient sur P2, ouvrir davantage de robinets
d'eau chaude sanitaire pour permettre un débit suffisant.
Appuyer sur
+
chage.
▶ Noter la mesure de pression du gaz de service la plus basse
dans le tableau 45.
Les pressions de gaz inférieures à C.E. 3,5" pour le gaz naturel
ou C.E. 8" pour le GPL résultent en une élévation insuffisante
des degrés sur l'eau chaude sanitaire utilisée, une réduction du
volume d'eau chaude sanitaire, un code d'erreur et doivent être
corrigées. Voir Raccordements de gaz, chapitre 4.8, page 42.
Vitesse du ventilateur P1:
Réglage d'usine: GN: 51, PL: 52
Le fait de diminuer la vitesse de rotation du ventilateur P1
réduit l'entrée BTU maximale.
Il est possible d'abaisser, en guise de mesure temporaire si la
pression du gaz dans P1 est inférieure à la spécification, la
vitesse de rotation du ventilateur P1 par incréments jusqu'à ce
P
que la pression minimale du gaz d'entrée atteigne la plage indi-
quée (tableau 44). Une fois la conduite de gaz mise à niveau,
réinitialiser l'appareil sur le réglage d'usine P1 (GN: 51, PL: 52)
ou le réglage de la chapitre 4.3.8.
Fig. 47
Port de test de pression du gaz (captage gauche)
Mesure de pression du gaz statique (voir chapitre 4.14)
Saisir ici : ___________________ Date : ___________
Mesure de pression du gaz de service (voir chapitre 4.14)
Saisir ici : ___________________ Date : ___________
Tab. 45
Notice d'installation
jusqu'à ce que P1 réapparaisse sur l'affi-
53
