XPO2™ Portable Oxygen Concentrator
3.2 Austausch der Batterie des XPO
CAUTION!
– Vor Berührung der internen Platine müssen Sie
ordnungsgemäß geerdet sein, um eine Beschädigung
der Bauteile der Platine durch statische Aufladung zu
vermeiden.
– Eine ordnungsgemäß geerdete Antistatik-Manschette
mit Krokodilklemme muss angelegt sein.
– Ein Kabel- oder Wasserrohr ist normalerweise
ausreichend, falls keine als funktionierend bekannte
Erdung verfügbar ist.
– Es ist darauf zu achten, dass die Krokodilklemme mit
einer blanken Metalloberfläche Kontakt hat.
1.
Führen Sie die Arbeitsschritte in 3.1 Accessing the XPO
page 2 durch

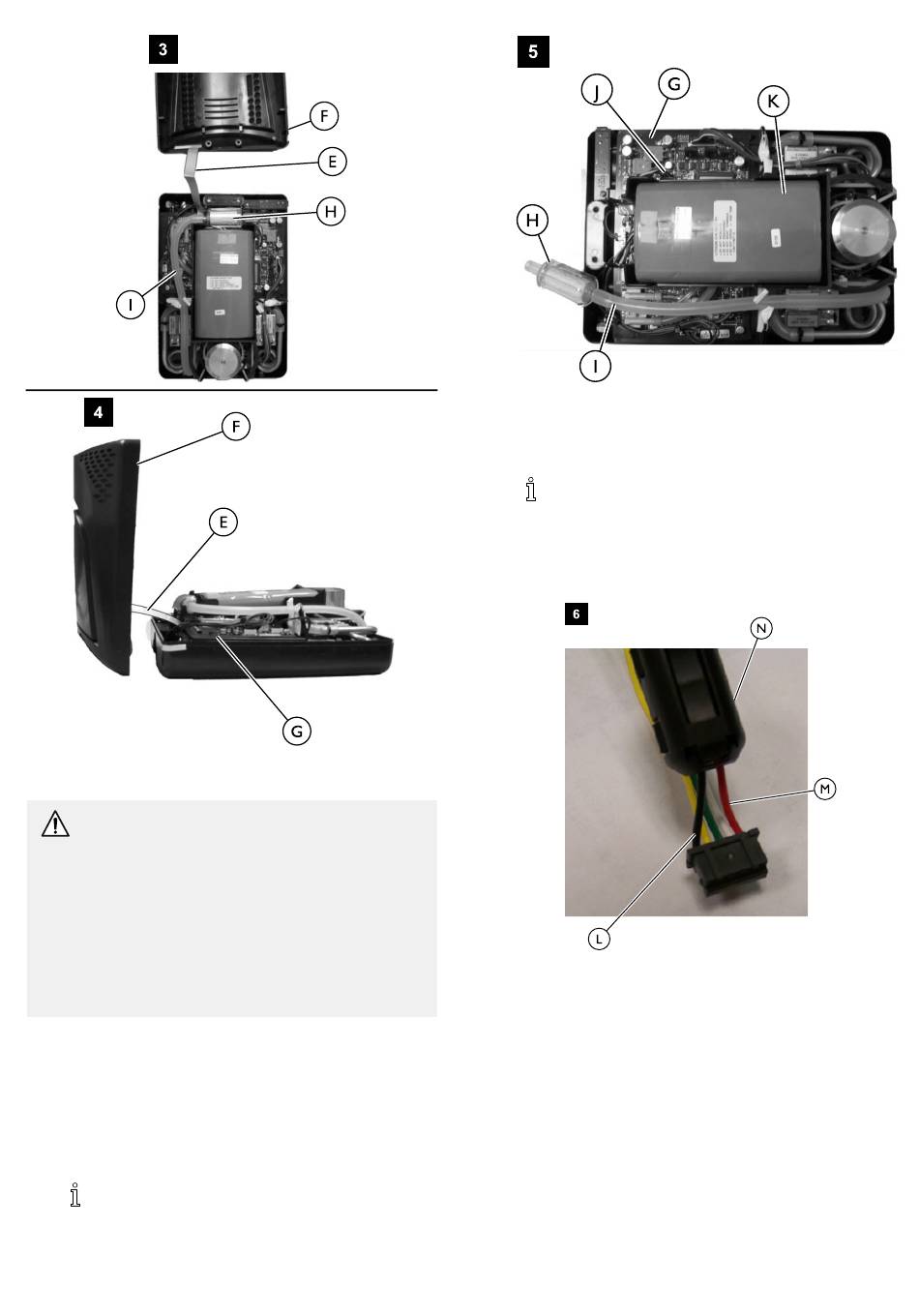

Entfernen Sie den Einlassfilter H mit Schlauch I aus der
2.
Halterung (Abbildung 5).
Trennen Sie die den Batteriekabelsatz J von der internen Platine
3.
G.
4.
Entfernen Sie die Batterie K von der Wärmeableitung und aus
dem Batteriefach.
Die Wärmeableitung befindet sich zwischen der Batterie
und dem Boden des Batteriefachs. Es handelt sich um ein
teigähnliches Material, das am Batteriefach haftet. Falls
die Wärmeableitung beschädigt oder beim Entnehmen
der Batterie angehoben wird, MUSS sie ersetzt werden.
8
5.
6.
7.
8.
9.
2
10. Bewegen Sie den Ferrit, um sicherzustellen, dass die Kabel nicht
Battery,
2
Suchen Sie das schwarze Kabel L und das rote Kabel M am
neuen Batteriesatz (Abbildung 6).
Trennen Sie das schwarze und das rote Kabel von den anderen
Kabeln (gelb, weiß und grün).
Das rote und das schwarze Kabel DÜRFEN NICHT
verdreht werden. Siehe Abbildung 6.
Öffnen Sie den Ferrit N.
Platzieren Sie den Ferrit um das schwarze und das rote Kabel.
Schließen und verriegeln Sie den Ferrit um das schwarze und das
rote Kabel.
eingeklemmt werden.
1154285B
