Montage arrière - marche avant
L'andain est disposé à gauche, dans le sens d'avancement.
La came de commande des bras et les roues
doivent être en avant (position H).
•
Montage arrière - marche
arrière
Dans cette position le tracteur ne roule pas
sur le fourrage.
L'andain est disposé à gauche, dans le sens
d'avancement.
- La came de commande des bras et les roues
doivent être en arrière (position F).
Préparation de l'andaineur pour travailler en arrière et
en marche arrière:
1. Lever l'andaineur avec le relevage du tracteur.
2. Tirer sur la corde (S) pour retirer le verrou (3).
3. Embrayer lentement la prise de force.
Ceci va obliger la came de commande des bras à tourner
de 180°.
Pendant la rotation de la came, lâcher le câble afin que le
verrou (3) puisse venir bloquer en position finale (F).
4. Reposer l'appareil sur le sol et monter le déflecteur
d'andain sur le coté approprié.
Montage frontal - Généralités
- Avec une prise de force de 540 tr/mn il faut
utiliser un boîtier inverseur (1).
- Avec une prise de force de
1000 tr/mn, il faut utiliser un
boîtier réducteur-inverseur (2).
Montage des transmissions
La transmission choisie est directement fixée sur le chassis
(3) par l'intermédiaire d'un écrou "Stover" (4) M 12.
Attention!
Il faut inverser le sens des vis de fixation (5) des roulements
(tête en avant).
9400 F FRONT U. HECKANBAU (295)
MONTAGE AVANT ET ARRIERE
Montage et possibilités de travail
- 8 -
•

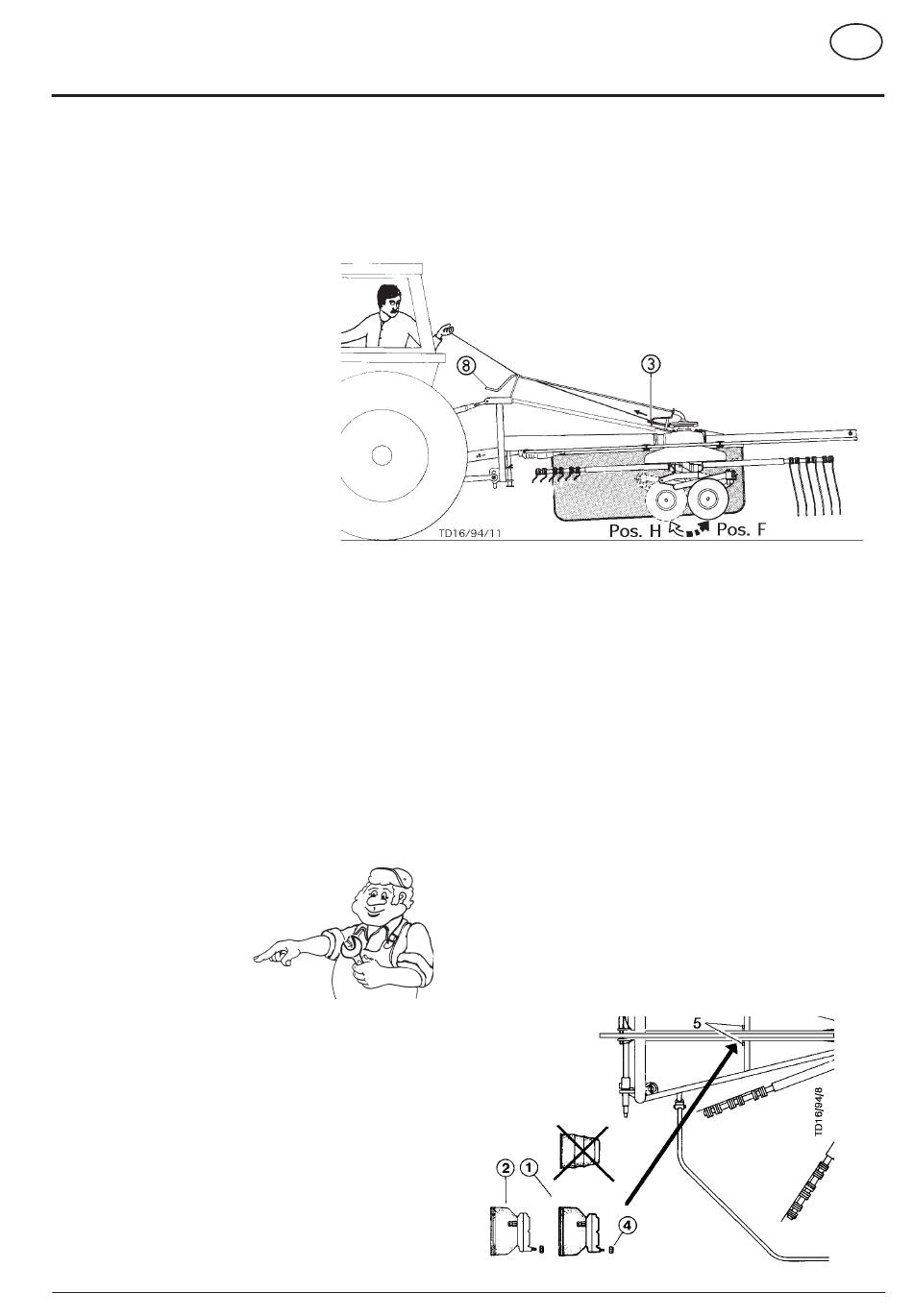

Montage frontal - marche avant
Dans cette position le tracteur ne roule pas sur le fourrage.
L'andain est disposé à gauche, dans le sens d'avancement.
- La came de commande des bras et les roues doivent être en
arrière (position F).
Préparation de l'andaineur pour travailler en arrière et
en marche arrière:
1. Lever l'andaineur avec le relevage du tracteur.
2. Tirer sur la corde (S) pour retirer le verrou (3).
3. Tourner la manivelle (8) de réglage de hauteur, ceci va
obliger la came de commande des bras à tourner de 180°.
Pendant la rotation de la came, lâcher le câble afin que le
verrou (3) puisse venir bloquer dans cette position.
4. Reposer l'appareil sur le sol et monter le déflecteur
d'andain sur le coté approprié.
•
Montage frontal - marche arrière
L'andain est disposé à gauche, dans le sens d'avancement.
La came de commande des bras et les roues doivent être en
avant (position H).
F
