4.4.3 Enkele ventilator op stalen schoorsteen

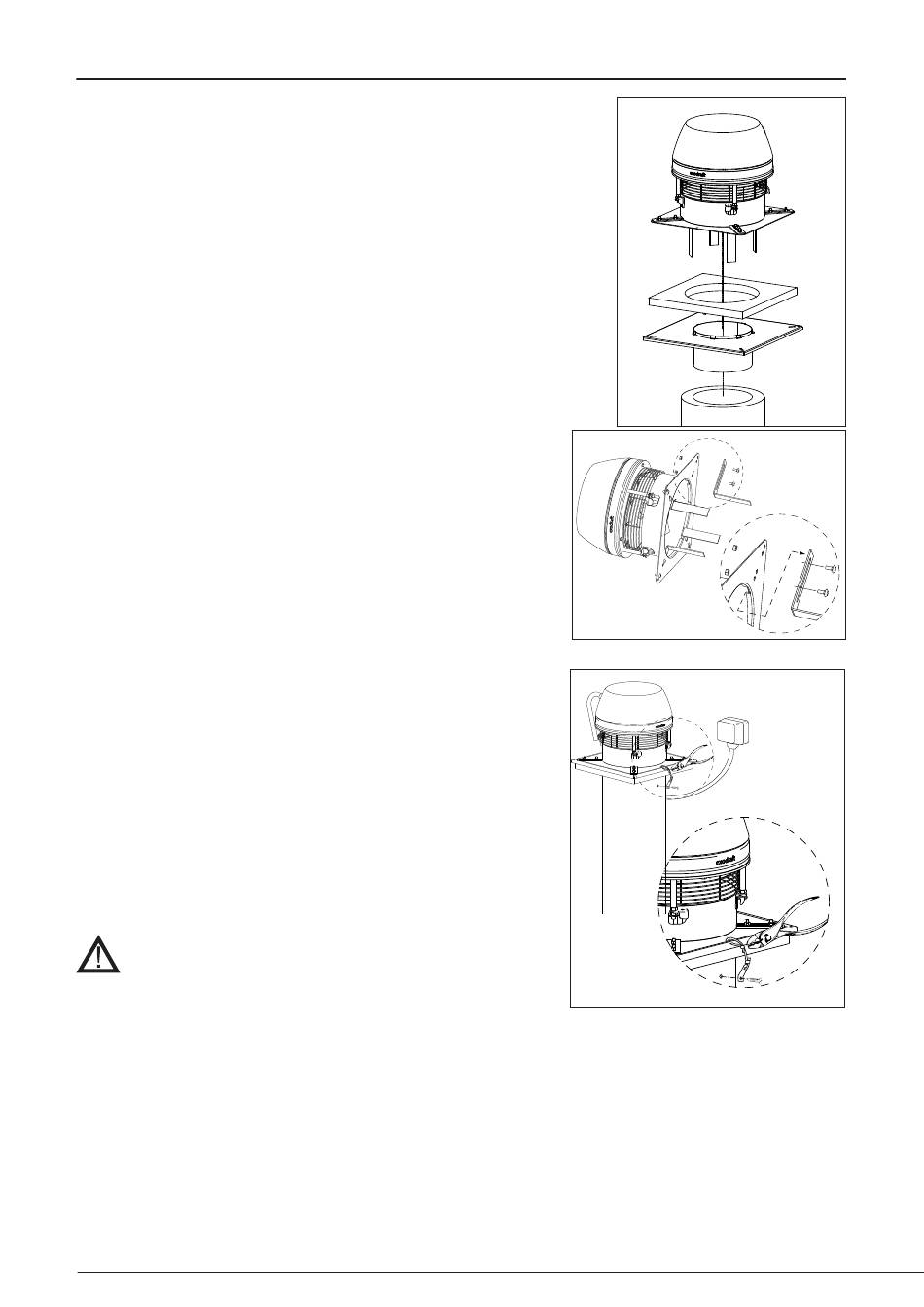

Stap 1: De locatie voor de ventilator voorbereiden
y Wanneer er al een schoorsteenkap geïnstalleerd is, moet deze verwijderd
worden. De stalen schoorsteenadapter FR-xxx (accessoires) schuift recht-
streeks in de schoorsteen, waarbij het contact van de lange kraag voor een
veilige verankering zorgt.
De trillingsdempers meegeleverd met de schoorsteenadapter moeten niet
gebruikt worden voor een RSHT-schoorsteenventilator.
y Meet de binnendiameter van de schoorsteenpijp en snij een overeenkom-
stig gat in het midden van de mat minerale wol. Wanneer de schoorsteen
zo groot is dat de keel van de adapter gereduceerd is om te passen op de
keel van de ventilator, dan moet het gat in de mat minerale wol overeen-
komen met de keelopening.
De aluminiumfolie op de mat minerale wol moet zich bovenaan bevinden
(tegen de ventilatorbasis).
Stap 2: De exodraft-ventilator voorbereiden
y Steek de installatiebeugels door de sleufgaten in het basisstuk van
de ventilator, en gebruik de meegeleverde bouten en moeren om
de beugels te bevestigen. Wanneer de diameter van de schoor-
steenpijp groter is dan de inlaat van de schoorsteenventilator kun-
nen de beugels onder het basisstuk gemonteerd worden. Merk op
dat de bouten geïnstalleerd moeten worden vanaf de onderkant.
y
Pas de eindpositie van de installatiebeugels aan, ervoor zorgend
dat er een kleine speling is tussen de beugels en de wand van de
schoorsteenpijp / de keel van de adapter. Ongeveer 5-10 mm.
y
Zet de moeren vast. Wanneer de beugels de wand van de schoor-
steenpijp raken, kan dit enig trillingslawaai veroorzaken.
Stap 3: De ventilator bevestigen
y schoorsteenventilator is nu klaar om bovenop de schoorsteen
geïnstalleerd te worden.
y
Plaats de mat minerale wol met de aluminiumfolie naar boven ge-
richt bovenop de adapter en plaats de ventilator bovenop de mat.
y Bevestig de veiligheidskabel aan de schoorsteen. Gebruik de mee-
geleverde zelftappende schroef om door de stalen schoorsteen te
schroeven. Monteer dan de kabel door het gat in de basisplaat en
in het kabelslot.
y
Span de veiligheidskabel lichtjes aan en bevestig het kabelslot
zodat de schoorsteenventilator geborgd is wanneer hij geopend
wordt voor onderhouds- en reinigingsdoeleinden.
OPMERKING
De meegeleverde stalen kabel moet altijd aan de schoor-
steen bevestigd worden.
De versterkte kabel moet recht naar beneden vanaf de
ventilator hangen. Bij het sluiten van de ventilator, onder-
steunen het bovenste deel met de hand.
