18 • DE

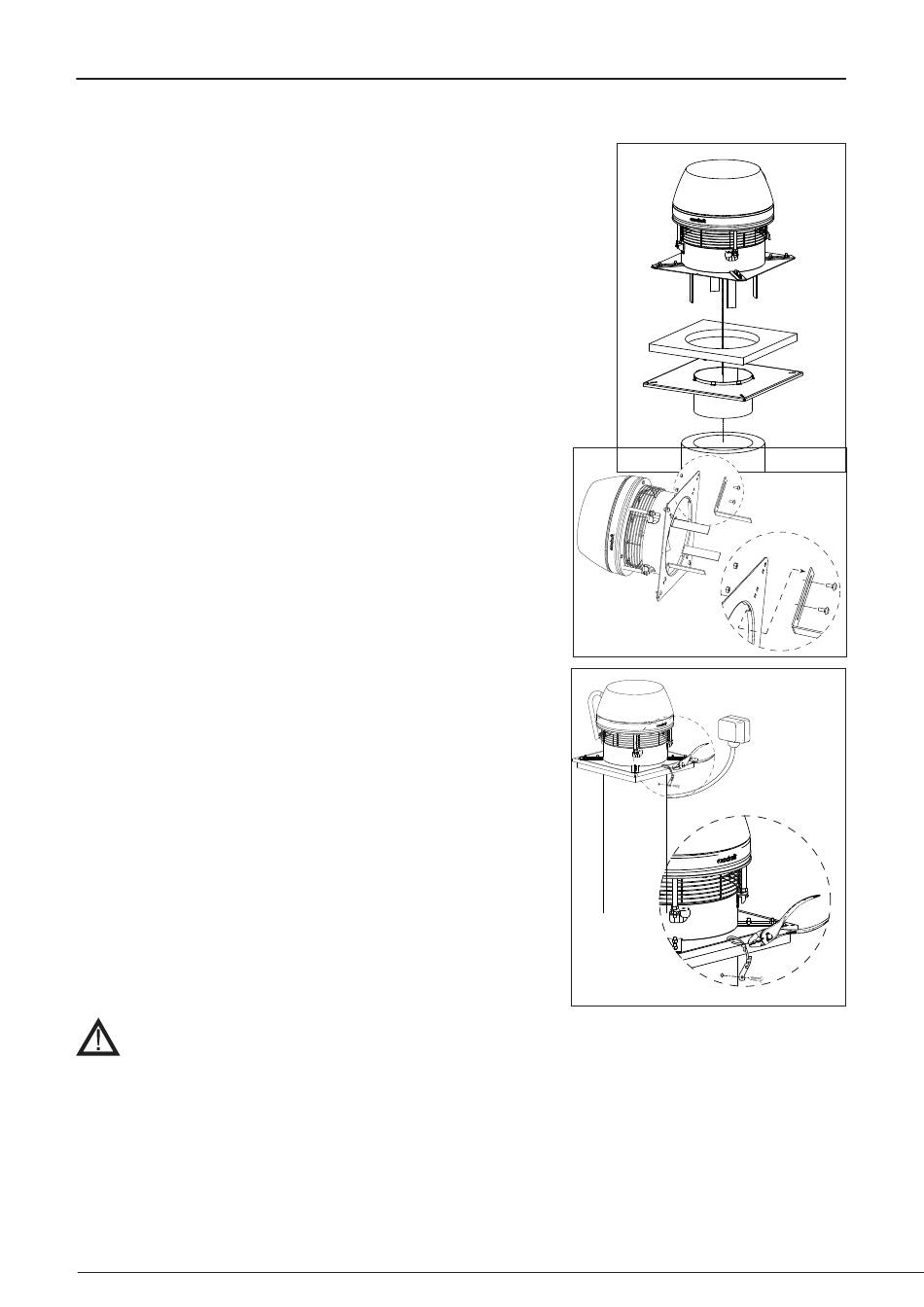

2.4.3 Einzelventilator auf Stahlschornstein
Schritt 1: Einzelventilator auf Stahlschornstein
y Ist bereits eine Schornsteinkopfabdeckung installiert, so ist diese zu
entfernen. Der Stahlschornsteinadapter FR-xxx (Zubehör) passt genau in
den Schornstein, wobei das lange Einschubrohr eine sichere Befestigung
ermöglicht.
y Messen Sie den Innendurchmesser des Abgasschachts und schneiden
Sie ein entsprechendes Loch in die Mitte der Mineralwollmatte. Ist der
Schornstein so groß, dass das Anschlussstück des Adapters auf das An-
schlussstück des Rauchsaugers passt, ist das Loch in der Mineralwollmatte
entsprechend diesem Durchmesser auszuführen.
y
Die Aluminiumschicht der Mineralwollmatte muss nach oben zeigen (ab-
seitig der Rauchsaugerträgerplatte).
Schritt 2: Vorbereitung des exodraft Rauchsaugers
y
Platzieren Sie die Montagewinkel auf die Aussparungen in der Rauch-
saugerträgerplatte und sichern Sie sie mit den mitgelieferten
Schrauben und Muttern. Ist der Schachtdurchmesser größer als
der Rauchsaugereinlass, können die Winkel unter der Trägerplatte
angebracht werden. Die Schrauben müssen von der Unterseite her
eingebracht werden.
y Passen Sie die Endposition der Montagewinkel so an, dass eine
kleine Lücke zwischen den Winkeln und der Schachtwand/dem
Adapterendstück entsteht. Größe: ca. 5-10 mm.
y Ziehen Sie die Muttern fest. Wenn die Winkel die Schachtwand
berühren, kann ein Vibrationsgeräusch entstehen.
Schritt 3: Befestigung des Rauchsaugers
y Der Rauchsauger ist jetzt bereit für die Installation oben auf dem
Schornstein.
y Legen Sie die Mineralwollmatte mit der Aluminiumbeschichtung
nach oben auf den Adapter und setzen Sie den Rauchsauger oben
auf die Dämmung.
y Führen Sie dann den Draht durch das Loch in der Trägerplatte und
in die Drahtklemme.
y Ziehen Sie den Sicherungsdraht leicht an und schließen Sie die
Drahtklemme, sodass der Rauchsauger beim Öfnen für Wartungs-
und Reinigungszwecke gesichert ist.
HINWEIS
Der Panzerschlauch muss gerade runterhängen. Beim Zumachen, bitte das Oberteil mit der Hand
festhalten.
