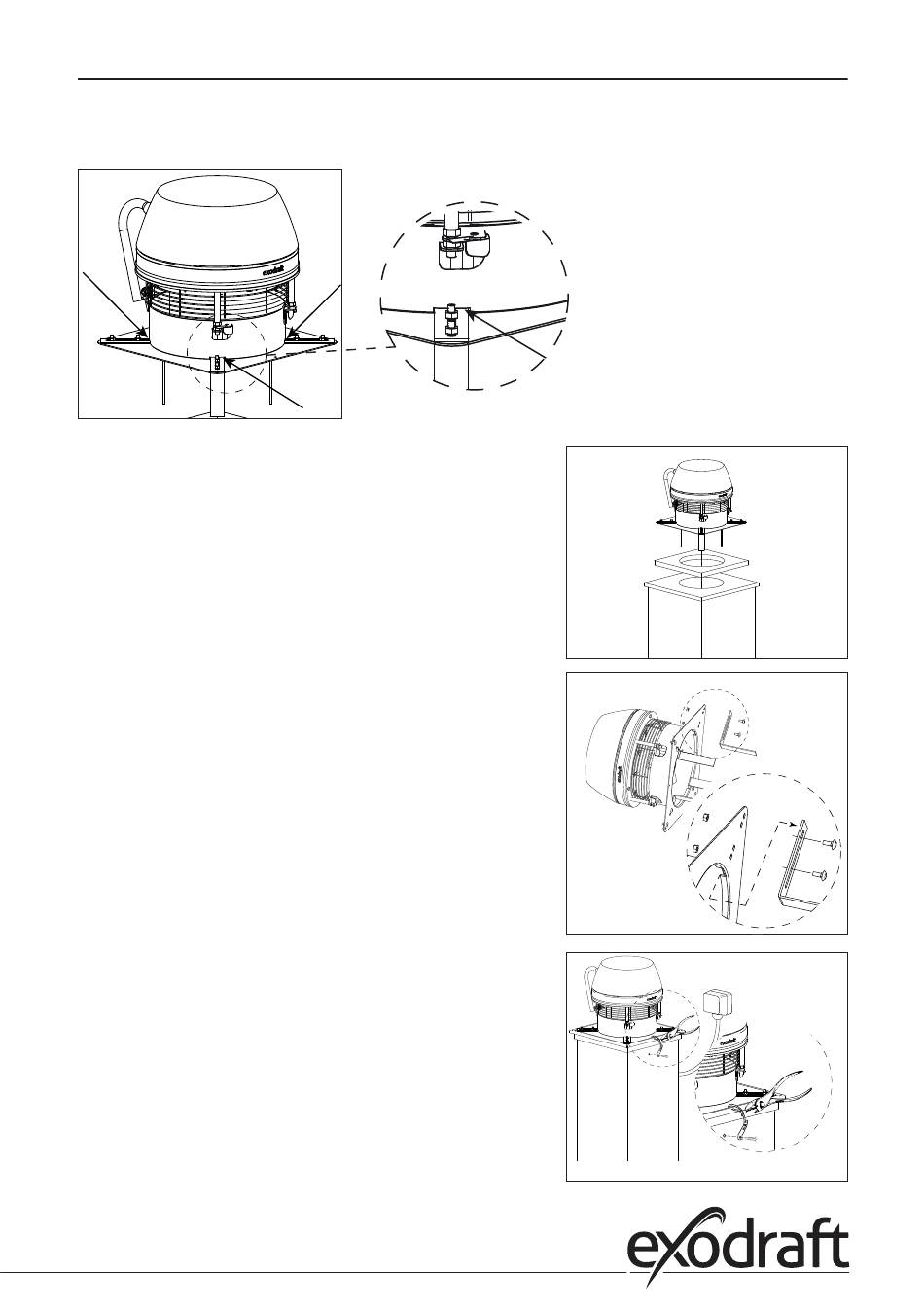

Etape 4 : Etanchéité des fentes
y Ain d'éviter l'entrée d'eau de pluie dans la cheminée, les 4 fentes doivent être scellées avec du silicone.
3.4.4 Aspirateur simple sur cheminée en briques
Etape 1 : Préparer l'emplacement de l'aspirateur
y La procédure d'installation est la même, que le conduit soit rond
ou carré. Dans le cas où un revêtement de conduit en briques
d'argile a été posé, il est possible qu'il dépasse de quelques centi-
mètres. Il faut alors le découper ain qu'il soit aligné ou ne dépasse
que de 10 mm le sommet de la cheminée.
y Mesurer le diamètre intérieur du conduit, découper un trou corres-
pondant dans le tapis en laine minérale en laissant une distance
minimale de 20 mm de tous les côtés du tapis en laine minérale.
y La feuille d'aluminium sur le tapis en laine minérale doit être
orientée vers le haut (contre la base de l'aspirateur).
Etape 2 : Préparation de l'aspirateur
y
Placer les supports d'installation dans les fentes qui traversent la
base de l'aspirateur et ixer les supports à l'aide des boulons et
écrous fournis. Si le diamètre du conduit est supérieur à celui de
l'entrée de l'aspirateur de fumée, le support peut être installé en
dessous de la base. Noter que les boulons doivent être installés en
passant par le côté inférieur.
y Ajuster la position inale des supports d'installation en s'assurant
qu'il existe un espace entre les supports et la paroi du conduit.
Environ 5 à 10 mm. Le contact entre les supports et la paroi risque
d'engendrer du bruit dû aux vibrations.
Etape 3 : Fixation de l'aspirateur
y L'aspirateur de fumée est désormais prêt à être installé au sommet
de la cheminée. Placer le tapis de laine minérale avec la feuille
d'aluminium orientée vers le haut sur la cheminée puis placer
l'aspirateur sur le tapis.
y
Installer le câble de sécurité dans la cheminée. Utiliser la vis et la
cheville fournies pour le ixer à la cheminée. Ensuite installer le
câble en le faisant passer par le trou dans la plaque de base et en
l'insérant dans le verrou de câble.
y
Serrer légèrement le câble de sécurité et serrer le verrou de câble
de sorte que l'aspirateur de fumée soit sécurisé lorsqu'il est ouvert
pour le nettoyage et l'entretien.
