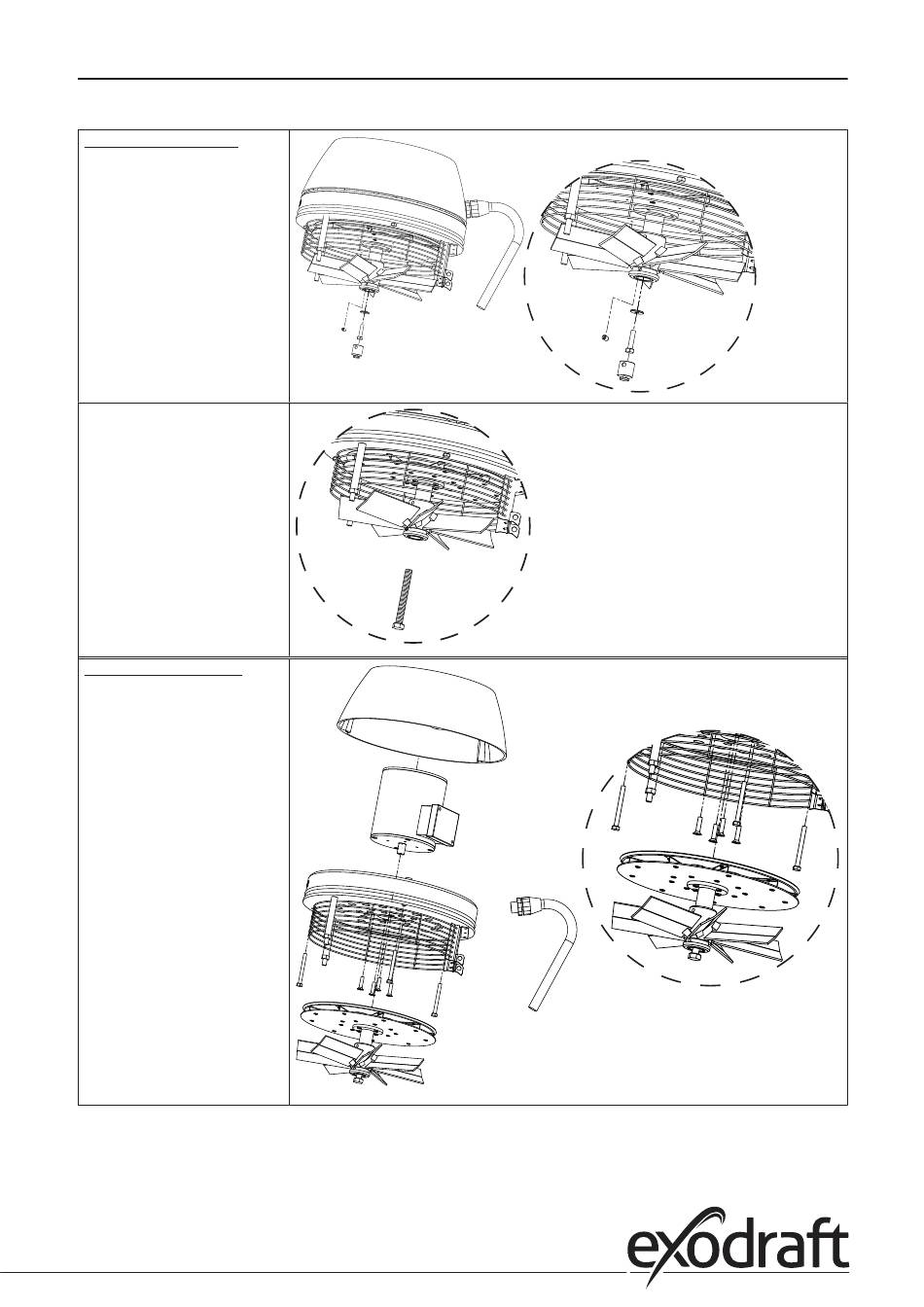

Remplacement de la roue et du moteur

Remplacement de la roue
A. Desserrer la vis hexagonale
encastrée
B. Retirer le bouchon des
ailettes
C. Dévisser et retirer le boulon
M6 situé à l'extrémité de
l'axe des ailettes
D. Utiliser un boulon M10
longueur min. 140 mm. Lon-
gueur de iletage minimum
40 mm.
Empêcher la roue de
tourner.
Au fur et à mesure que le
bouton est vissé, la roue est
retirée de l'axe moteur.
Remplacement du moteur
E. Desserrer la presse-étoupe
de câble
F. Retirer les trois vis qui ixent
la partie supérieure
G. Retirer les trois vis qui ixent
le moteur
A
D
E
C
B
F
G
