3.5 Installation électrique
3.5.1 Généralités
DANGER
Mettre hors tension avant toute opération de maintenance.
Le contact avec des composants sous tension peut entraîner un choc électrique ou la mort.
Tout le câblage électrique doit être conforme aux exigences imposées par les autorités compétentes en la matière.
La puissance exigée par le système dépend de la taille de l'aspirateur. Exigences électriques :
y RSHT009 1 x 230 V/50 Hz 0,26 A
y RSHT012 1 x 230 V/50 Hz 0,55 A
y
RSHT014 1 x 230 V/50 Hz 1,00 A
y RSHT016 1 x 230 V/50 Hz 1,90 A
Les caractéristiques de l'aspirateur et du moteur igurent sur la plaque signalétique de l'aspirateur.
Les aspirateurs de fumée exodraft ont un moteur à condensateur à vitesse variable. Le condensateur est situé dans le
boîtier externe qui comprend également l'interrupteur de réparation.
La vitesse minimale doit être ajustée individuellement en fonction du type de commande, de la taille de l'aspirateur et
de la cheminée
REMARQUE
S'il est nécessaire de remplacer un câble d'origine fourni avec le système, utiliser un câble simi-
laire ayant la même température d'exploitation. Dans le cas contraire, l'isolement risque de
fondre ou de se dégrader avec mise à nu du il.
3.5.2 Câblage
Les câbles doivent être connectés conformément au schéma de câblage. Pour plus de renseignements concernant la
connexion, prière de consulter les instructions relatives aux unités de commande exodraft.
Un éventuel paratonnerre relié à l'aspirateur doit respecter la législation en vigueur.
Câblage du condensateur et de l'interrupteur de réparation.
Tout le câblage est efectué avant la livraison à l'exception de l'alimentation électrique secteur ou de la commande
exodraft

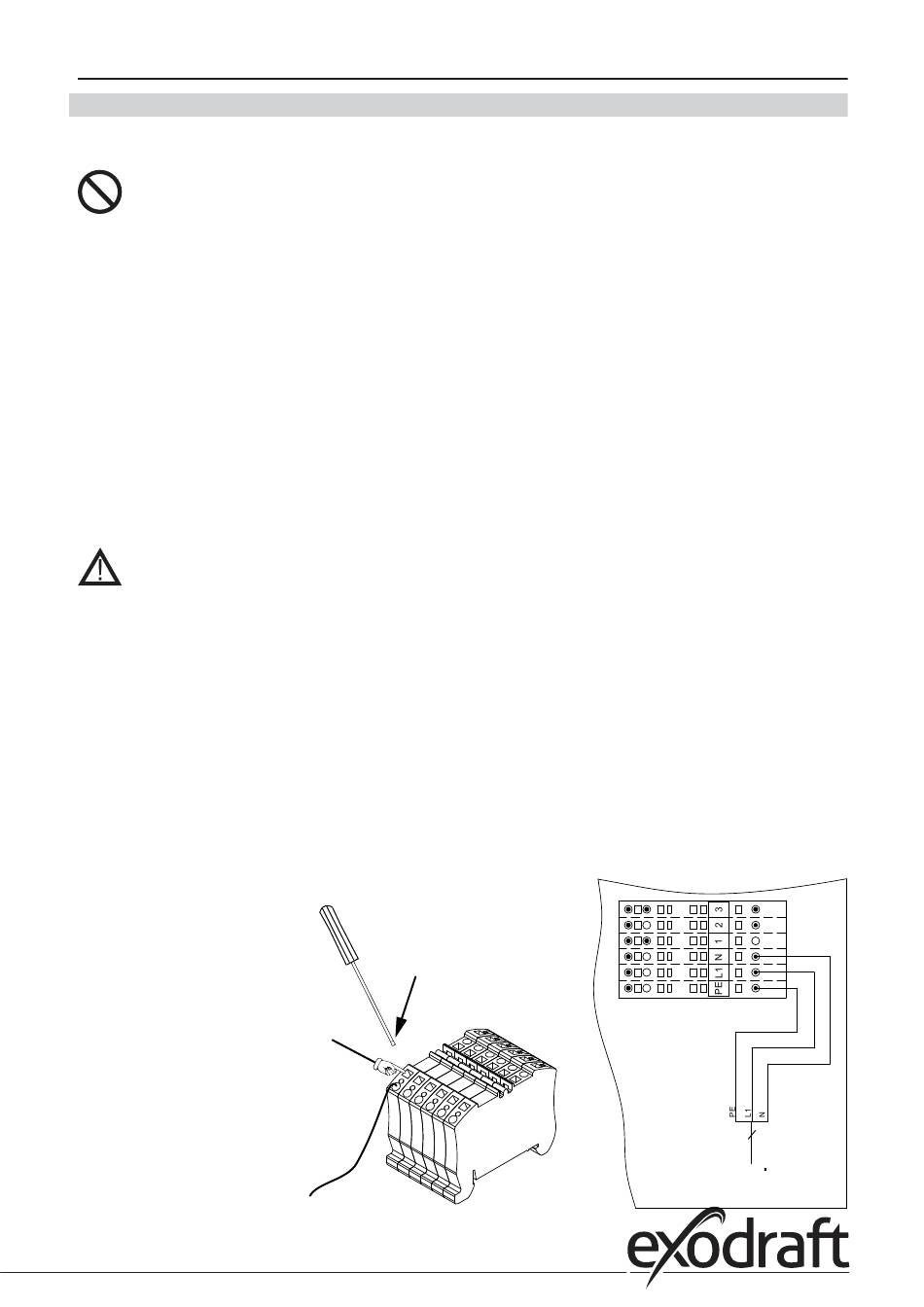

Pour la ixation des câbles aux bornes, utiliser un tournevis pour vis fendues, largeur max. 3 mm. Pousser droit et fort
dans la fente marquée ain de libérer la borne. Le câble peut désormais être poussé pour entrer dans la borne et en
relâchant à nouveau le tournevis, le câble est ixé.
Relier :
L1 de l'alimentation à la borne L1
N de l'alimentation à la borne N
PE de l'alimentation à la borne PE
Max. 3 mm
33
FR •
Bleu
Brun
Jau/ve
3 x 1,5
Source de courant
1 x 230V ~ 50Hz
