Schritt 4: Versiegelung der Aussparungen
y Um zu verhindern, dass Regenwasser in den Schornstein eindringt, müssen die vier Aussparungen mit Silikon
versiegelt werden.

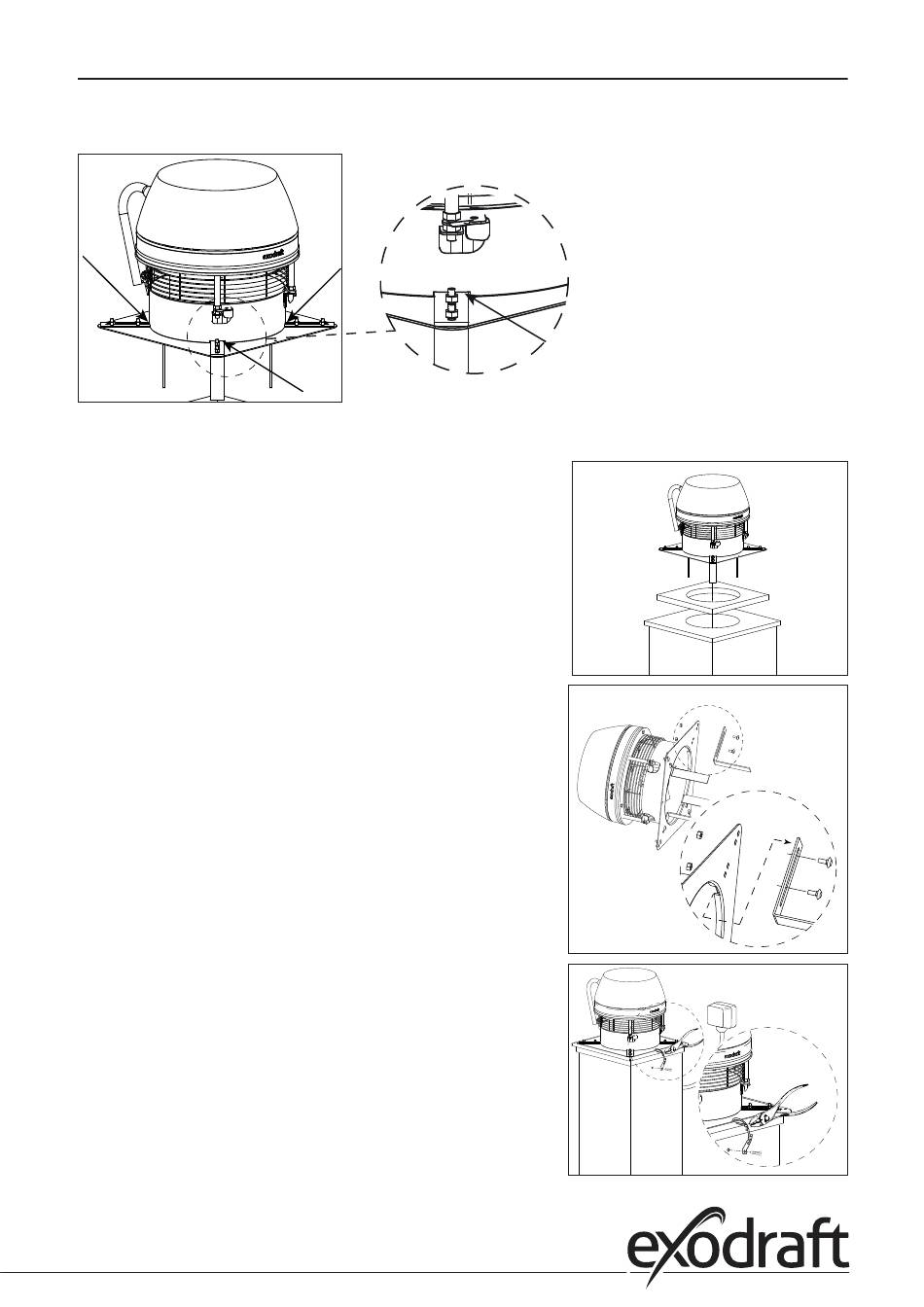

2.4.4 Einzelventilator auf Ziegelschornstein
Schritt 1: Vorbereitung des Montageorts
y Das Installationsverfahren für runde und eckige Schächte ist iden-
tisch. Ist ein Schornsteineinsatzrohr vorhanden, kann es einige Zenti-
meter weit herausstehen. Schneiden Sie es so zurück, dass es bündig
mit der Schornsteinkrone ist oder nicht mehr als 10 mm hervorsteht.
y Messen Sie den Innendurchmesser des Schachts, schneiden Sie ein
entsprechendes Loch in die Mineralwollmatte und lassen Sie dabei
einen Mindestabstand von 20 mm an allen Seiten der Mineralwollm-
atte.
y
Die Aluminiumschicht der Mineralwollmatte muss nach oben zeigen
(abseitig der Rauchsaugerträgerplatte).
Schritt 2: Vorbereitung des Rauchersaugers
y
Platzieren Sie die Montagewinkel auf die Aussparungen in der
Rauchsaugerträgerplatte und sichern Sie sie mit den mitgeliefer-
ten Schrauben und Muttern. Ist der Schachtdurchmesser größer als
der Rauchsaugereinlass, können die Winkel unter der Trägerplatte
angebracht werden. Die Schrauben müssen von der Unterseite her
eingebracht werden.
y Passen Sie die Endposition der Winkel so an, dass eine kleine Lücke
zwischen den Winkeln und der Schachtwand entsteht. Größe: ca.
5-10 mm. Wenn die Winkel die Schachtwand berühren, kann ein
Vibrationsgeräusch entstehen.
Schritt 3: Befestigung des Rauchsaugers
y
Der Rauchsauger ist jetzt bereit für die Installation oben auf dem
Schornstein. Legen Sie die Mineralwollmatte mit der Aluminium-
beschichtung nach oben auf den Schornstein und setzen Sie den
Rauchsauger oben auf die Mineralwollmatte.
y
Montieren Sie den Sicherungsdraht am Schornstein. Verwenden Sie
die mitgelieferte Schraube und den Dübel, um ihn am Schornstein
zu befestigen. Führen Sie dann den Draht durch das Loch in der
Trägerplatte und in die Drahtklemme.
y
Ziehen Sie den Sicherungsdraht leicht an und schließen Sie die
Drahtklemme, sodass der Rauchsauger beim Öfnen für Wartungs-
und Reinigungszwecke gesichert ist.
