MONTAJE Y PREPARACIÓN
(7.1)

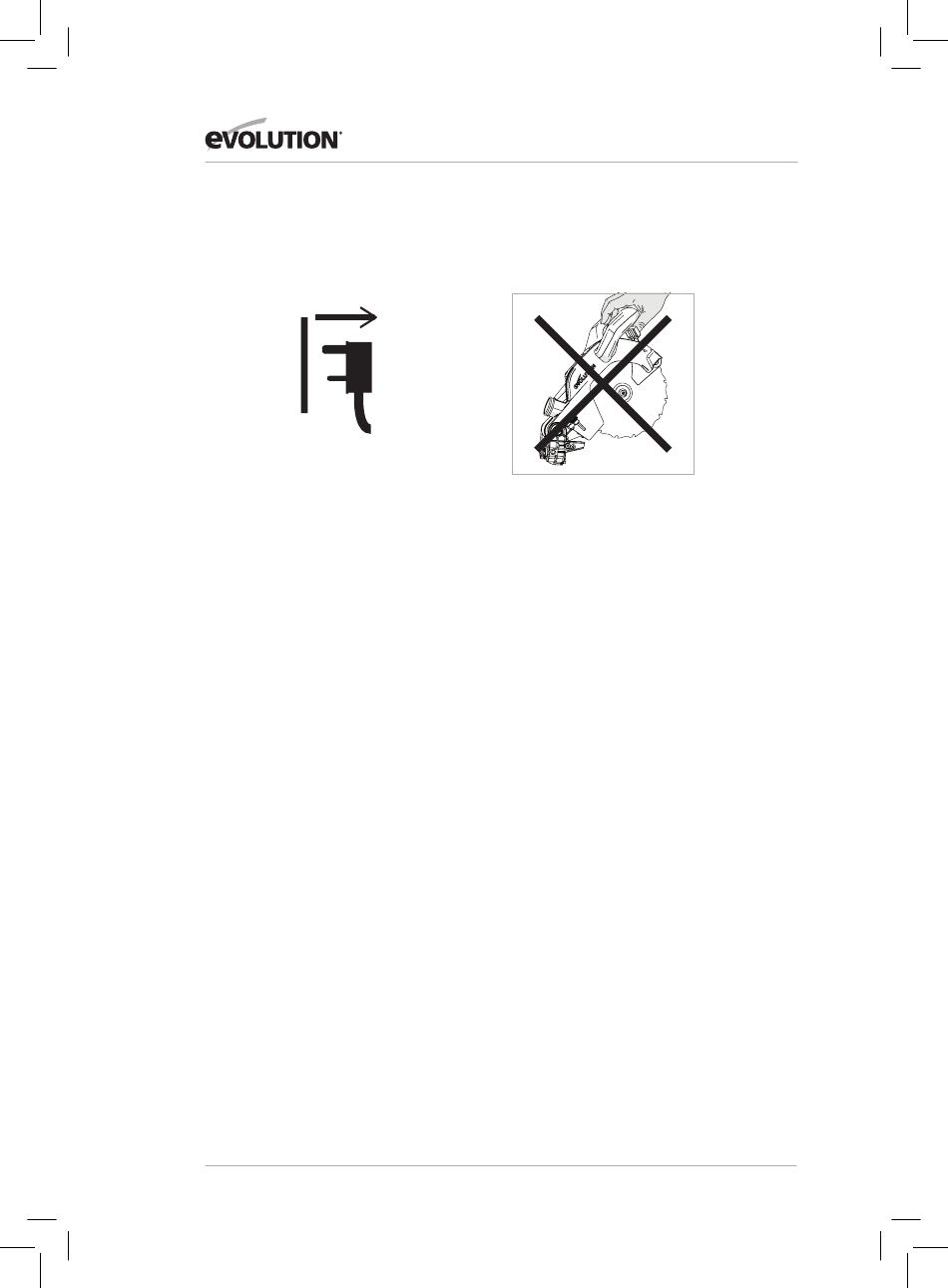

ADVERTENCIA: desconecte siempre la
sierra de la alimentación antes de realizar
ningún ajuste.
Se requiere algo de montaje para la puesta en
servicio de esta máquina.
Al montar esta máquina, el propietario/operario
adquirirá valiosos conocimientos acerca de sus
características avanzadas. Esto debería permitir al
operario explotar todo el potencial de la máquina
una vez que se ponga en servicio.
Nota: estudie los diagramas que muestran
la máquina montada. Adquirirá valiosos
conocimientos que le ayudarán en el proceso
de montaje.
HERRAMIENTAS NECESARIAS
PARA EL MONTAJE Y LOS AJUSTES
Llave hexagonal: suministrada y situada en la
posición de almacenamiento dedicada en la
máquina. (Fig. 1)
Destornillador plano: no suministrado.
Llave de 10 mm: no suministrada.
Llave Allen de 5 mm: no suministrada.
Nota: el proceso de montaje es un proceso único.
Una vez que se ha completado con éxito
el montaje, no se debe intentar desmontar
la máquina.
También es necesario que el propietario/operario
monte la hoja y algunas otras piezas pequeñas.
Nota: se debe realizar una comprobación de
seguridad una vez que se haya completado el
montaje y antes de usar la máquina: véase la
página 98.
www.evolutionpowertools.com
ADVERTENCIA: No conecte bajo ninguna
circunstancia la cabeza de corte al suministro
de corriente ni intente usarla como sierra
circular de mano.
CONOZCA LAS PIEZAS
Hay cuatro (4) piezas principales que se deben
montar (incluida la hoja) y otras dos (2) piezas más
pequeñas que se deben conectar. Además, será
necesario instalar la hoja (suministrada).
• La base giratoria y el cuello de bisel (Fig. 2)
• Las correderas de la carretilla (Fig. 3)
• La cabeza de corte (en la «posición bloqueada»
según se saca del embalaje) (Fig. 4)
• La hoja (Fig. 5)
Nota: la hoja debería ser la última pieza en
instalarse. Solo se debe instalar después de que se
haya completado el proceso de montaje y se haya
sometido la máquina a las comprobaciones de
seguridad del montaje, véase la página 98.
EL BOTÓN DE BLOQUEO DEL INGLETE (Fig. 6)
La espiga roscada del botón de bloqueo del
inglete se desliza a través de un agujero delante
del mango de bloqueo del inglete (Fig. 7) y
después se enrosca en un buje con rosca interna
situado en la base de la máquina.
EL CUELLO DEL BISEL
Nota: el cuello del bisel se suministra instalado en
la mesa giratoria. El cuello del bisel debería estar
ajustado en la posición de 0˚.
• Afloje el tornillo de bloqueo del bisel usando el
mango de bloqueo del bisel. (Fig. 8)
• Gire el cuello del bisel a la posición vertical para
que se apoye contra el tope de 0 grados.
• Apriete el mango de bloqueo del bisel.
