Burkert MS01 Manuel D'utilisation

Burkert MS01 Manuel D'utilisation

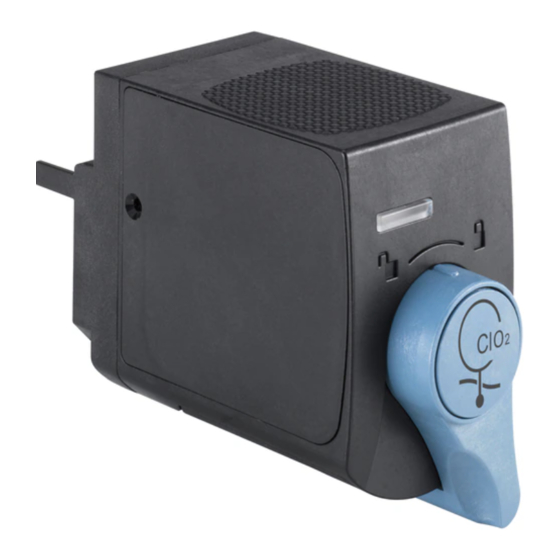

Module capteur de ph
Masquer les pouces Voir aussi pour MS01:
Table des Matières

Publicité

Liens rapides

Télécharger ce manuel
Type MS01
Module capteur de pH
Manuel d'utilisation

Publicité

Table des Matières
loading

Manuels Connexes pour Burkert MS01

Sommaire des Matières pour Burkert MS01

  • Page 1 Type MS01 Module capteur de pH Manuel d'utilisation...
  • Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert SAS, 2014 - 2020 Operating Instructions 2011/01_EU-ML 00566496 Original EN...

  • Page 3: Table Des Matières

    Type MS01 Sommaire À propos du document .........................9 symboles utilisés ........................9 1.2 Définition du terme « produit » ....................9 1.3 Définition du terme « système » ....................10 1.4 Définition du terme « büS » .......................10 utilisation conforme ........................10 informations de sécurité de base ..................11 informations générales ......................12 4.1 Adresse du fabricant et contacts internationaux ..............12 4.2 Conditions de garantie ......................12 4.3 Informations sur internet ......................12 description .............................13...
  • Page 4 Type MS01 mise en service ..........................19 8.1 Consignes de sécurité ......................19 8.2 Première mise en service du système ..................19 réglage ............................20 9.1 Consignes de sécurité ......................20 9.2 Outils de réglage et logiciels de réglage ..................20 9.3 Description de l'interface utilisateur ..................20 9.4 Niveaux d’utilisateur disponibles .....................21 9.5 Fonctions et menus du produit ....................22 capteur ph paramètre ......................23 10.1 Désactiver ou activer la mesure de la valeur d'impédance de l'électrode de référence ..23 10.2 Amortir ou non les variations des valeurs de pH mesurées ...........24 10.3 Surveiller la valeur d'impédance de l'électrode de référence ..........24 10.4 Surveiller la valeur du pH de l'échantillon d'eau ..............25...
  • Page 5 Type MS01 12.2 Étalonner manuellement le capteur de température ...............48 12.3 Planifier les étalonnages ......................48 12.4 Vérifier le bon comportement du système et du produit ............49 12.5 Arrêter le mode simulation .......................49 12.6 Rétablir la valeur d'offset de la température à sa valeur d'usine ...........50 12.7 Rétablir la valeur d'offset et la valeur de la pente de la courbe d'étalonnage du capteur de pH à leurs valeurs d'usine ......................50 paramètres généraux paramètre ..................51 13.1 Entrer un nom pour le produit ....................51 13.2 Indiquer la localisation du produit ....................52 13.3 Entrer une description du produit ....................52 13.4 Entrer un nom unique pour le produit ..................53 13.5 Modifier la vitesse de transmission du produit ................53 13.6 Adresse d'un produit connecté à büS ..................54 13.7 Modifier l'adresse du produit connecté à un bus de terrain CANopen ........54...
  • Page 6 Type MS01 14.8 Réinitialiser les 2 compteurs d'erreurs maximum ..............62 14.9 Lire si les données de processus mesurées sont envoyées sur büS ou sur le bus de terrain CANopen ...........................62 14.10 Lire les événements générés ....................63 paramètres généraux maintenance ................65 15.1 Redémarrer le produit .......................65 15.2 Réinitialiser le produit à ses paramètres d'usine ..............65 traitement des objets de données ..................66 16.1 PDO transmis ..........................66 16.2 PDO reçus ..........................66 16.3 Structure du PDO4 État pH ......................66 maintenance ...........................68 17.1 Consignes de sécurité ......................68 17.2 Lors de l'exécution d'une opération de maintenance .............68 17.3 Retirer le produit de la backplane du système ................68...
  • Page 7 Type MS01 dépannage avec messages ......................77 19.1 Messages  : panne, erreur ou dysfonctionnement ............77 19.1.1 Message Error 2 memory ..................77 19.1.2 Message DPB open IC109 ..................77 19.1.3 Message büS : producteur introuvable ..............78 19.1.4 Message büS n'est pas opérationnel ..............78 19.2 Messages  : vérification du fonctionnement ..............78 19.2.1 Message Mode simulation actif ................78 19.2.2 Message Mode Hold actif ..................78 19.3 Messages  : hors spécifications ..................79 19.3.1 Message Erreur : pH trop faible ................79 19.3.2 Message Erreur : pH trop élevé...
  • Page 8 Type MS01 pièces de rechange et accessoires ..................85 emballage et transport ......................86 stockage ............................87 22.1 Stocker le produit pendant 10 jours maximum ...............87 22.2 Pour stocker le produit pendant plus de 10 jours ..............87 22.3 Après le stockage ........................88 mise au rebut du produit ......................88 français...

  • Page 9: À Propos Du Document

    Type MS01 À propos du document À propoS du docuMenT Le document décrit l'ensemble du cycle de vie du produit. Conserver le document dans un endroit sûr, accessible à tous les utilisateurs et à tout nouveau propriétaire. ce document contient des informations importantes sur la sécurité. Le non-respect de ce manuel d'utilisation peut provoquer des situations dangereuses. ▶ Le document doit être lu et compris. Symboles utilisés Danger Met en garde contre un danger imminent. ▶ Le non-respect de cet avertissement peut entraîner la mort ou des blessures graves. avertissement Met en garde contre une situation potentiellement dangereuse. ▶ Le non-respect de cet avertissement peut entraîner des blessures graves ou même mortelles. attention Met en garde contre un risque possible. ▶ Le non-respect de cet avertissement peut entraîner des blessures importantes ou mineures. remarque Met en garde contre les dommages matériels. Conseils ou recommandations importantes. Renvoie à des informations contenues dans le manuel d'utilisation ou dans d‘autres documents. ▶ Indique une consigne devant être respectée pour éviter un danger, un avertissement ou un risque possible. → Indique une séquence de travail à effectuer. Indique le résultat d’une consigne spécifique.

  • Page 10: Définition Du Terme « Système

    Type MS01 À propos du document Définition du terme « système » Le terme « système » utilisé dans ce manuel d'utilisation fait toujours référence au système d'analyse en ligne de type 8905. Définition du terme « büS » Le terme de « büS » utilisé dans le manuel d'utilisation fait référence à la communication industrielle dével- oppée par Bürkert sur la base du protocole CANopen. Le terme « büS » fait référence au bus système Bürkert. → Pour plus d’informations concernant büS, lire le guide de câblage disponible en anglais et en allemand (Cabling_guide_for_büS_networks.pdf) à l’adresse country.burkert.com, rechercher « Guide for planning büS networks ». → Pour plus d’informations sur CANopen par rapport à l’appareil, se référer au manuel d'utilisation « CANopen Network configuration » à l’adresse country.burkert.com. uTiliSaTion conforMe Toute utilisation de ce produit non conforme aux instructions peut présenter des risques pour les per- sonnes, les installations proches et l'environnement. ▶ Le produit est destiné uniquement à la mesure du pH de l'eau dans un système de type 8905. ▶ Ce produit doit être protégé des interférences électromagnétiques, des rayons ultraviolets et, en cas d’installation en extérieur, des effets des conditions météorologiques. ▶ Ce produit doit être utilisé dans le respect des caractéristiques et des conditions de mise en service et d'utilisation spécifiées dans les documents contractuels et dans le manuel d'utilisation. ▶ Les conditions requises pour un fonctionnement sûr et correct du produit sont un transport, un stock- age et une installation corrects, ainsi qu'un fonctionnement et une maintenance soignés.

  • Page 11: Informations De Sécurité De Base

    Type MS01 Informations de sécurité de base inforMaTionS de SécuriTé de baSe Ces informations de sécurité ne tiennent pas compte des éventualités ou des événements qui peuvent sur- venir pendant l’installation, l’utilisation et la maintenance du produit. L’entreprise exploitante est responsable du respect des règlementations de sécurité locales, y compris la sécurité du personnel. Différentes situations dangereuses. Pour éviter les blessures, faire attention à : ▶ éviter toute mise sous tension involontaire. ▶ faire effectuer les travaux d'installation et de maintenance par du personnel qualifié et compétent, avec les outils appropriés. ▶ utiliser le produit uniquement s'il est en parfait état de fonctionnement et en conformité avec les instruc- tions fournies dans ce manuel d'utilisation. ▶ observer les règles techniques générales lors de la planification et de l'utilisation du produit. ▶ ne pas utiliser ce produit en atmosphère explosive. ▶ ne pas utiliser ce produit dans un environnement incompatible avec les matériaux dont il est composé. ▶ ne pas apporter de modifications externes ou internes au produit. remarque Éléments / composants sensibles aux décharges électrostatiques Ce produit comprend des composants électroniques sensibles aux décharges électrostatiques. Tout contact avec une personne ou un objet chargés d’électricité statique pourrait les endommager. Dans le pire des cas, ces composants seraient immédiatement détruits ou tomberaient en panne au moment de leur activation. • Pour réduire au minimum voire éviter tout dommage dû à une décharge électrostatique, prendre toutes les précautions décrites dans la norme EN 61340-5-1.

  • Page 12: Informations Générales

    Type MS01 Informations générales inforMaTionS généraleS Adresse du fabricant et contacts internationaux Pour contacter le fabricant du produit, utiliser l’adresse suivante : Bürkert SAS Rue du Giessen BP 21 F-67220 TRIEMBACH-AU-VAL Vous pouvez également contacter votre revendeur local Bürkert. Les adresses de nos revendeurs internationaux sont disponibles sur internet à l’adresse : country.burkert.com Conditions de garantie La garantie légale est conditionnée par une utilisation conforme du produit dans le respect des conditions d’utilisation spécifiées dans le manuel d’utilisation. Informations sur internet Le manuel d’utilisation et les fiches techniques pour le type MS01 sont disponibles à l’adresse : country.burkert.com français...

  • Page 13: Description

    Type MS01 Description deScripTion Produit Le module capteur de pH de type MS01 est utilisé dans le système de type 8905. Les connexions électriques et fluidiques sont réalisées via la backplane du système type 8905. Boîtier de l'électrode de Position verrouillée référence Position déverrouillée Logement pour la carte mémoire Indicateur d’état du produit Interface Position maintenance électrique Bouton-poussoir Tiges d'adaptation avec variable process mesurée Raccordements fluidiques Tige Levier à baïonnette pour : - verrouiller / déverrouiller le produit. - effectuer des opérations de maintenance. Fig. 1 : Description du produit français...

  • Page 14: Étiquette D'identification

    Type MS01 Description Étiquette d’identification MS01 - pH and temperature Range: pH 5 ... 9 IP65 PN03 Temperature: 3 ... 40°C 00567624 S/N 1564 W46AL Made in France Indice de protection Type de produit et quantités mesurées Plage de mesure Pression de l'échantillon d'eau Température de l'échantillon d'eau Numéro de série Code de fabrication Référence article du produit Marquage de conformité Fig. 2 : Exemple d'étiquette type Carte mémoire remarque ▶...

  • Page 15: Indicateur D'état Du Produit

    Type MS01 Description Indicateur d’état du produit L'indicateur d'état du produit change de couleur et d'état en fonction de la recommandation NAMUR NE 107. Se référer au Tableau 1. La couleur de l'indicateur d'état du produit indique si le diagnostic interne du produit est actif ou inactif. Si le diagnostic interne du produit est active et que plusieurs états du produit ont été générés, l’indicateur d’état du produit affiche la couleur de l’état du produit ayant la priorité la plus élevée. Si l'indicateur d'état du produit clignote, cela signifie que le produit est sélectionné dans une interface homme-machine, comme le logiciel Bürkert Communicator par exemple. Tableau 1 : Indicateur d’état du produit - Couleurs et états conformément à NAMUR NE 107, édition 2006-06-12 Couleur de Code État des diagnostics sur l'indicateur couleur État du Signification le produit d'état du (pour un produit produit API) Diagnostic inactif ou désactivé • Les changements d’état du produit ne sont pas indiqués. Blanc Le diagnostic est inactif. • Les messages ne sont ni énumérés, ni transmis, par aucun bus de terrain connecté.

  • Page 16: Caractéristiques Techniques

    Type MS01 Caractéristiques techniques caracTériSTiqueS TechniqueS Conditions d’utilisation Température ambiante +0...+40 °C Humidité de l'air < 90 %, sans condensation • IP65, quand il est inséré sur la backplane Indice de protection selon la norme EN 60529 • IP20, comme produit autonome Hauteur maximale au-dessus 2000 m du niveau de la mer Conformité aux normes et directives Le produit est conforme aux directives CE du système de type 8905, uniquement lorsque le produit est branché dans le système de type 8905. Matériaux dont le produit est fait Élement Matériau Boîtier PPE, PPS Joint EPDM Levier Zamak peint Caractéristiques du fluide...

  • Page 17: Données De Mesure

    Type MS01 Caractéristiques techniques Données de mesure Mesure pH • Plage de mesure • pH 5...pH 9 • Résolution du capteur • pH 0,02 • Écart de mesure (« biais de mesure », tel que défini • pH ±0,1 dans la norme JCGM 200:2012) • Linéarité • pH ±0,05 • Répétabilité • pH ±0,05 • Temps de réponse (t • < 10 s • Capteur de mesure • ISFET • Électrolyte de l'électrode de référence • 3 mol KCl Mesure de température...

  • Page 18: Installation

    Type MS01 Installation inSTallaTion Consignes de sécurité remarque Risque d'endommagement du produit en raison d'une installation non conforme. • Les installations électriques et fluidiques doivent uniquement être effectuées par un personnel qualifié et expérimenté doté des outils appropriés. • Respecter les instructions d'installation du système. remarque Risque d'endommagement du produit dû à l'alimentation électrique • Couper et isoler la source d'énergie électrique avant d'effectuer des travaux sur le système. remarque Risque d'endommagement du produit dû à l'environnement • Protéger le produit des interférences électromagnétiques, des rayons ultraviolets et, en cas d’installation en extérieur, des effets des conditions météorologiques. Montage du produit sur la backplane Le produit est branché sur le backplante du système de type 8905. Sécher la surface de la back- plane en contact avec le produit. Sécher la surface du produit. Avec le bouton-poussoir enfoncé, tourner le levier à baïonnette sur la droite, en position déverrouillée, . Ne pas pousser le levier en position maintenance.

  • Page 19: Mise En Service

    Type MS01 Mise en service MiSe en Service Consignes de sécurité remarque Risque d'endommagement du produit en raison d'une mise en service non conforme • Avant la mise en service, s’assurer que le personnel responsable a lu et bien compris le contenu de ce manuel d'utilisation. • Respecter notamment les recommandations de sécurité et l'utilisation conforme. • Le produit et l’installation doit seulement être mise en service par un personnel suffisamment formé. Première mise en service du système Laisser le fluide circuler dans le système. Veiller à ce que le système soit étanche. Mettre le système sous tension. Laisser le fluide circuler dans le système pendant au moins 12 heures. L'observation de ce temps permet de s'assurer que le produit et le système fonctionnent correctement et que les mesures sont stables. Vérifier que les valeurs process sont mesurées correctement. Si les valeurs de processus ne sont pas correctement mesurées, utiliser l'une des procédures suivantes pour étalonner le produit : • étalonnage de la valeur d'offset. Se référer au chap. 12.1.2. • étalonnage de la valeur d'offset et de la valeur de pente. Se référer au chap. 12.1.3. français...

  • Page 20: Réglage

    Type MS01 Réglage réglage Consignes de sécurité remarque Risque d'endommagement du produit en raison d'un réglage non conforme. • Les opérateurs chargés du réglage doivent avoir lu et compris le contenu de ce manuel d’utilisation • Les opérateurs chargés du réglage doivent avoir lu et compris le contenu du manuel d'utilisation du logiciel d'affichage de type ME21 et/ou le contenu du manuel d'utilisation du logiciel Bürkert Communi- cator de type 8920 et/ou le manuel d'utilisation du module de l’unité de commande de type ME25. • Respecter notamment les recommandations de sécurité et l'utilisation conforme. • Le produit et l'installation ne doivent être réglés que par un personnel dûment formé. remarque Risque d'endommagement du produit en raison d'un fonctionnement non conforme. • Les opérateurs chargés de l'exploitation doivent avoir lu et compris le contenu de ce manuel d’utilisation. • Respecter notamment les recommandations de sécurité et l'utilisation conforme. • Le produit et l'installation ne doivent être utilisés que par un personnel dûment formé. Outils de réglage et logiciels de réglage Les réglages peuvent être effectués à l'aide des outils suivants : • un PC avec le logiciel Bürkert-Communicator type 8920 et la clé büS. Pour obtenir des informations générales sur le logiciel type 8920, consulter le manuel d'utilisation du type 8920. • l'écran tactile type ME21 du système type 8905. Pour obtenir des informations générales sur l'écran tactile type ME21, consulter le manuel d’utilisation du type ME25 qui se trouve sur le CD livré avec le...

  • Page 21: Niveaux D'utilisateur Disponibles

    Type MS01 Réglage Le manuel d’utilisation du produit décrit les éléments suivants de l'interface utilisateur : • les niveaux d'utilisateurs. Se référer au chap. 9.4. • les fonctions du produit. Chaque fonction a 3 menus. Se référer au chap. 9.5. • l'aperçu des messages, aperçu des messages qui sont liés à la fois au système et au produit. Se référer au chap. 14.10. • le journal de bord, aperçu des messages qui sont liés au produit. Se référer au chap. 14.10. Niveaux d’utilisateur disponibles Les 4 niveaux de connexion d’utilisateur sont disponibles : • le niveau utilisateur de base, qui est le niveau comportant le moins de fonctions, • le niveau utilisateur avancé, • le niveau d'utilisateur installateur, • le niveau d'utilisateur Bürkert. Par défaut, le réglage du produit est protégé par des mots de passe. Le Tableau 2 montre le symbole affiché dans la barre d'information, en fonction du niveau d'utilisateur qui est actif sur le produit, et ce qui peut être fait avec chaque type de niveau d'utilisateur. Tableau 2 : Niveaux d’utilisateur possibles Niveau symbole Description d'utilisateur • Aucun mot de passe n'est requis. • Ce niveau est actif par défaut (et par défaut, la protection par mot de passe est désactivée).

  • Page 22: Fonctions Et Menus Du Produit

    → Appuyer sur qui se trouve sous l'écran tactile. → Sélectionner pour afficher la vue de l'appareil. Se référer à la Fig. 4. → Faire défiler et sélectionner le produit dans la liste des appareils. Les fonctions du produit sont affichées. Liste des appareils qui sont Vue de l'appareil connectés au büS Capteur de pH MS01 État Contrôleur 0-0000 pH Produit Capteur pH Capteur de pH MS01 pH pH 7,67 0-0000 pH Température 25 °C Capteur pH Fonctions du produit Paramètres généraux Sélectionner une fonction pour accéder à ses menus capteur de pH MS01 | Capteur pH < Paramètre Menus d'une fonction Paramètre Diagnostics Maintenance de produit Impédance de référence...

  • Page 23: Capteur Ph - Paramètre

    Type MS01 Capteur pH - Paramètre capteur ph paramètre → Aller à l’appareil capteur de pH MS01 fonction Capteur pH onglet Paramètre. Fig. 5 affiche le menu. Chemin d'accès au menu ou à l'élément de menu capteur de pH MS01 | Capteur pH < Paramètre Paramètre Diagnostics Maintenance Impédance de la réf. Fonction Temps de réponse du filtre Capteur pH Déclencheurs d'avertissement Déclencheurs d'erreur Hold Réglages d'usine Fig. 5 : Menu Paramètre de la fonction Capteur pH Les éléments du menu sont détaillés dans les chapitres suivants : • Impédance de la réf., voir les chap. 10.1 et 10.9. • Temps de réponse du filtre, voir les chap. 10.2 et 10.9. • Déclencheurs d'avrtissement, Déclencheurs d'erreur, voir les chap. 10.3, 10.4, 10.5, 10.6 et 10.10.

  • Page 24: Amortir Ou Non Les Variations Des Valeurs De Ph Mesurées

    Type MS01 Capteur pH - Paramètre 10.2 Amortir ou non les variations des valeurs de pH mesurées Le paramètre Temps de réponse du filtre permet d'amortir ou non les variations des valeurs de pH mesurées. Si les variations des valeurs mesurées ne sont pas amorties, alors les valeurs mesurées brutes sont envoyées sur le bus de terrain. Par défaut, le paramètre Temps de réponse du filtre est fixé à 3 s. Pour modifier la valeur du paramètre Temps de réponse du filtre, procéder comme suit : → S’assurer que le niveau de l'utilisateur est bien Installateur. Si nécessaire, modifier le niveau de l'utilisateur. Se référer au chap. 9.4. → Aller à l’appareil capteur de pH MS01 fonction Capteur pH onglet Paramètre. → Sélectionner Filtrer le temps de réponse. → Entrer une valeur comprise entre 0 s et 10000 s, selon votre installation. Pour ne pas amortir les varia- tions des valeurs mesurées, régler le paramètre sur 0 s. Plus la valeur du temps est élevée, plus les vari- ations des valeurs mesurées sont amorties. → Valider avec Si le paramètre est réglé sur 0 s, alors les variations des valeurs mesurées ne sont pas amorties. Si le paramètre est réglé sur une valeur autre que 0 s, alors les variations des valeurs mesurées sont amorties. 10.3 Surveiller la valeur d'impédance de l'électrode de...

  • Page 25: Surveiller La Valeur Du Ph De L'échantillon D'eau

    Type MS01 Capteur pH - Paramètre → Sélectionner Impédance de réf. élevée et entrer la valeur de l'impédance au-dessus de laquelle un évé- nement d'avertissement est généré. Valider avec → Sélectionner Flag d'activation. Sélectionner Impédance de réf. élevée. Valider avec Ne pas configurer ni activer la limite inférieure d'erreur. Configurer et activer la limite supérieure d'erreur de la valeur de l'impédance. → Aller à l’appareil capteur pH MS01 fonction Capteur pH onglet Paramètre. → Sélectionner Déclencheurs d'erreur. → Sélectionner Impédance de réf. élevée et entrer la valeur de l'impédance, au-dessus de laquelle un événement d'erreur est généré. Valider avec → Sélectionner Flag d'activation. Sélectionner Impédance de réf. élevée. Valider avec Activer les diagnostics. Se référer au chap. 13.11. Lorsque la valeur de l'impédance est supérieure à une des limites fixées, un événement d'avertissement ou un événement d'erreur est généré. Les détails concernant l'événement d'avertissement et l'événement d'erreur sont indiqués dans le chap. 19.3.6 à 19.3.14. 10.4 Surveiller la valeur du pH de l'échantillon d'eau Suivre la procédure suivante : S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. Configurer et activer les limites d'avertissement de la valeur du pH. →...

  • Page 26: Surveiller La Valeur De La Température De L'échantillon D'eau

    Type MS01 Capteur pH - Paramètre Configurer et activer les limites d'erreur de la valeur du pH. → Aller à l’appareil capteur pH MS01 fonction capteur pH onglet Paramètre. → Sélectionner Déclencheurs d'erreur. → Sélectionner faible et entrer une valeur de pH, en dessous de laquelle un événement d'erreur est généré. Valider avec → Sélectionner pH élevé et entrer une valeur de pH, au-dessus de laquelle un événement d'erreur est généré. Valider avec → Sélectionner Flag d'activation. Sélectionner pH faible et pH élevé. Valider avec Lorsque la valeur du pH est inférieure à la limite fixée, un événement d'erreur est généré. Les détails concernant l'événement d'erreur sont donnés dans le chap. 19.3.1. Lorsque la valeur du pH est supérieure à la limite fixée, un événement d'erreur est généré. Les détails concernant l'événement d'erreur sont donnés dans le chap. 19.3.2.

  • Page 27: Surveiller La Valeur Du Courant De Fuite De La Cellule De Mesure

    Type MS01 Capteur pH - Paramètre → Sélectionner Température faible et entrer une valeur de température en dessous de laquelle un évé- nement d'erreur est généré. Valider avec → Sélectionner Température élevée et entrer une valeur de température au-dessus de laquelle un évé- nement d'erreur est généré. Valider avec → Sélectionner Flag d'activation. Sélectionner Température faible et Température élevée. Valider avec Lorsque la valeur de la température est inférieure à la limite fixée, un événement d'erreur est généré. Les détails concernant l'événement d'erreur sont donnés dans le chap. 19.3.3. Lorsque la valeur de la température est supérieure à la limite fixée, un événement d'erreur est généré. Les détails concernant l'événement d'erreur sont donnés dans le chap. 19.3.4. → Pour permettre la surveillance, c'est-à-dire pour être informé lorsque la valeur de température de l'échantillon d'eau est en dehors de la plage normale, activer le diagnostic. Voir chap. 13.11. 10.6 Surveiller la valeur du courant de fuite de la cellule de mesure Le courant de fuite est le courant nécessaire au bon fonctionnement de la cellule de mesure. La valeur du courant de fuite est spécifique à chaque cellule de mesure et donc à chaque produit. À la livraison, le produit a une valeur de courant de fuite spécifique. La détérioration de la cellule de mesure entraîne une augmentation de la valeur du courant de fuite. Si la valeur du courant de fuite atteint 4 fois la valeur initiale en valeur absolue, la cellule de mesure est hors service.

  • Page 28: Geler Les Valeurs Transmises Sur Le Bus De Terrain

    Type MS01 Capteur pH - Paramètre Ne pas configurer ni activer la limite inférieure d'erreur. Configurer et activer la limite supérieure d'erreur supérieure de la valeur du courant de fuite. → Aller à l’appareil capteur pH MS01 fonction Capteur pH onglet Paramètre. → Sélectionner Déclencheurs d'erreur. → Sélectionner Courant de fuite ISFET élevé et entrer une valeur de courant de fuite au-dessus de laquelle un événement d'erreur est généré. Valider avec → Sélectionner Flag d'activation. Sélectionner Courant de fuite ISFET élevé. Valider avec Lorsque la valeur du courant de fuite est supérieure à la limite fixée, un événement d'erreur est généré. Les détails concernant l'événement d'erreur sont donnés dans le chap. 19.3.8. → Pour permettre la surveillance, c'est-à-dire pour être informé lorsque la valeur du courant de fuite est en dehors de la plage normale, activer le diagnostic. Voir chap. 13.11. 10.7 Geler les valeurs transmises sur le bus de terrain Le produit permet de geler temporairement les valeurs qui sont envoyées par le produit sur le bus de terrain. Il est possible de choisir l'une des options suivantes : • Pour geler manuellement les valeurs, consulter le chap. 10.7.1. • Pour geler automatiquement les valeurs, par exemple avec un événement spécial qui est considéré comme un déclencheur, consulter le chap. 10.7.2. L'événement spécial est par exemple une opération de nettoyage du produit avec le système de nettoyage type MZ20.

  • Page 29: Gel Automatique

    Dernières valeurs. • Pour envoyer des valeurs spécifiques à l'utilisateur, procéder comme suit : → Sélectionner Action Valeurs utilisateur. → Sélectionner pH et entrer une valeur de pH. Valider avec → Sélectionner Température et entrer une valeur de température. Valider avec Sélectionner l'événement binaire → Sélectionner Sélectionner la source des données. La vue Raccordements des appareils est affichée. Voir Fig. 6. Raccordement des appareils Dispositifs connectés Contrôleur à büS et pouvant gé- Capteur pH MS01 nérer des événements Capteur de pH MS01 Sélectionner un appareil Hold binaires Système de nettoyage État Capteur de pH MS01 / Hold Une ligne poin- Événements binaires Vanne eau de mesure tillée indique que la disponibles pour Sortie connexion n'est pas l'appareil Système de...
  • Page 30 Type MS01 Capteur pH - Paramètre → Sélectionner un appareil dans la liste. Les événements binaires disponibles sont affichés. → Sélectionner l'événement binaire. Valider avec L'étape suivante consiste à redémarrer le produit. → Sélectionner Terminer pour établir la connexion. Le produit redémarre. → Aller à la vue Raccordements des appareils pour vous assurer que la connexion est établie. Se référer à la Fig. 7. Raccordement des appareils Contrôleur Capteur pH MS01 Capteur pH MS01 Système de Nettoyage Une ligne continue État Hold Système de nettoyage indique que le rac- Capteur de pH MS01 / Hold État Système de Nettoyage / État cordement est établi Vanne eau de mesure Sortie Événement binaire sélectionné...

  • Page 31: Modifier L'événement Binaire Pour Le Gel Automatique

    Type MS01 Capteur pH - Paramètre 10.7.3 Modifier l'événement binaire pour le gel automatique Pour modifier l'événement binaire qui est connecté au produit, suivre la procédure suivante : → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller à l’appareil capteur de pH MS01 fonction Capteur pH onglet Paramètre. → Sélectionner Hold Sélectionner la source de données. → Sélectionner pour supprimer la connexion. → Si nécessaire, sélectionner un autre événement binaire. Confirmer avec Terminer . → Sélectionner pour prendre en compte les changements. L'étape suivante consiste à redémarrer le produit. → Sélectionner Terminer pour redémarrer le produit. 10.8 Arrêter le gel manuel ou le gel automatique →...

  • Page 32: Rétablir Certains Paramètres À Leur Valeur D'usine

    Type MS01 Capteur pH - Paramètre 10.9 Rétablir certains paramètres à leur valeur d'usine Il est possible de rétablir les paramètres du Tableau 3 à leurs valeurs d'usine. Tableau 3 : Liste des paramètres Appareil Fonction Onglet Paramètre Impédance de référence Temps de réponse du filtre Hold Mode Capteur pH MS01 Capteur pH Paramètre Hold Action Hold Hold Température → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller à l’appareil capteur de pH MS01 fonction Capteur pH onglet Paramètre. → Sélectionner Réglages d'usine.

  • Page 33: Capteur Ph - Diagnostics

    Type MS01 Capteur pH - Diagnostics capteur ph diagnostics → Aller à l’appareil capteur de pH MS01 fonction Capteur pH onglet Diagnostics. Le menu n'affiche que des valeurs en lecture seule. Le Tableau 4 affiche les valeurs. Tableau 4 : Description des paramètres Paramètre Description Valeur mesurée du pH de l'échantillon d'eau en unité de pH Valeur mesurée du pH de l'échantillon d'eau en mV Tension pH Valeur d'offset de la cellule de mesure, en mV, déterminée par Offset de l'isfet l'étalonnage en usine Valeur d'offset du capteur de pH, en unité de pH. La valeur est Offset pH déterminée par l'étalonnage en usine, par l'étalonnage par l'utili- sateur, ou saisie dans l'onglet Maintenance. Valeur de la pente du capteur de pH, en mV/pH. La valeur est Pente pH déterminée par l'étalonnage en usine, par l'étalonnage par l'utilisateur, ou saisie dans l'onglet Maintenance. Température Valeur mesurée de la température de l'échantillon d'eau en K Capteur RTD Valeur mesurée de la température de l'échantillon d'eau en W Décalage de température, en °C. La valeur est déterminée par Offset de température l'étalonnage en usine, par l'étalonnage par l'utilisateur, ou saisie dans l'onglet Maintenance.
  • Page 34 Type MS01 Capteur pH - Diagnostics Paramètre Description Seuil d'avertisse- Limites d'avertissement et d'erreur pour la valeur d'offset de la ment bas courbe d'étalonnage du capteur de pH. Ces valeurs ne peuvent Seuil d'avertisse- Limites d'Off- être modifiées. ment haut Ces valeurs sont les critères d'acceptation qui sont utilisés pour Seuil d'erreur bas l'étalonnage du produit. Se référer au chap. 12.1.2 ou 12.1.3. Seuil d'erreur haut capteur ph maintenance → Aller à l’appareil capteur de pH MS01 fonction Capteur pH onglet Maintenance. La Fig. 8 affiche le menu. capteur de pH MS01 | Capteur pH < Maintenance Paramètre Diagnostics Maintenance Offset pH 7,00 pH Pente pH -55,00 mV/pH Simulation Étalonnage en température Étalonnage pH...

  • Page 35: Étalonnage Du Capteur De Ph

    Type MS01 Capteur pH - Diagnostics 12.1 Étalonnage du capteur de pH L'étalonnage du capteur de pH est nécessaire pour mesurer les valeurs de pH avec une déviation aussi faible que possible. → Calibrer le produit tous les 3 mois avec l'un des moyens suivants : • Ajuster à la main la valeur de la pente et la valeur d'offset de la courbe d'étalonnage du capteur de pH. Se référer au chap. 12.1.1. • Effectuer une procédure d'étalonnage en un point pour ajuster automatiquement la valeur d'offset de la courbe d'étalonnage du capteur de pH. Se référer au chap. 12.1.2. • Effectuer une procédure d'étalonnage en deux points pour ajuster automatiquement la valeur d'offset et la valeur de la pente de la courbe d'étalonnage du capteur de pH. Se référer au chap. 12.1.3. 12.1.1 Étalonner manuellement le capteur de pH → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction capteur pH onglet Maintenance. → Sélectionner Offset pH et entrer une valeur de pH. Valider avec La nouvelle valeur d'offset est utilisée par le produit. La valeur d'offset est mise à jour dans l'onglet Diagnostics.

  • Page 36: Procédure D'étalonnage En Un Point Du Capteur De Ph

    Type MS01 Capteur pH - Diagnostics 12.1.2 Procédure d'étalonnage en un point du capteur de pH attention Risque de blessure dû à la nature des agents d’exploitation ▶ Respecter la réglementation en vigueur sur la prévention des accidents et la sécurité relative à l'utilisation de fluides dangereux. ▶ Respecter les informations figurant sur la fiche de données de sécurité. Les fiches de données de sécu- rité se trouvent à l'adresse suivante : Solution de nettoyage acide : http://sds-id.com/200111-2 Solution de nettoyage alcaline : http://sds-id.com/200112-1 Solution de rinçage (réactif) : http://sds-id.com/200116-7 Solution tampon pH 5 : http://sds-id.com/200113-0 Solution tampon pH 7 : http://sds-id.com/200114-19 Solution tampon pH 9 : http://sds-id.com/200115-8 ▶ Porter un équipement de protection individuelle lors de travail avec des solutions de nettoyage. ▶ Éliminer les déchets contenant des substances chimiques produites par le système de manière écologique. Conditions préalables : • Acheter un outil d'étalonnage et de nettoyage portatif de type MZ15 portant le numéro d'article 00568805. • Acheter un câble d'extension büS. Se référer au Tableau 5. Si nécessaire, acheter un connecteur en Y.
  • Page 37 Type MS01 Capteur pH - Diagnostics → Lire le manuel d'utilisation du type MZ15. → Respecter les informations figurant sur les fiches techniques de sécurité des solutions utilisées. La fiche technique correspondante se trouve à l'adresse indiquée sur le fond de la bouteille. → Pour une utilisation correcte de l'outil portable d’étalonnage et de nettoyage de type MZ15, se référer au manuel d'utilisation du type MZ15. → Déverrouiller et retirer le produit de la backplane du système. → Brancher le produit sur l'outil d’étalonnage et de nettoyage portatif de type MZ15. Consulter le manuel d'utilisation du type MZ15 → Si nécessaire, dévisser la résistance de terminaison du système de type 8905 et visser la résistance de terminaison sur la jonction en Y. Consulter le manuel d'utilisation du type MZ15. Démarrer la procédure d'étalonnage : Flacon avec solution tam- Flacon de déchets Fig. 9 : Outil manuel d’étalonnage et de nettoyage : position du flacon avec la solution tampon et position du flacon de déchets → Visser le flacon avec la solution tampon comme indiqué sur le site Fig. 9. Consulter le manuel d'utilisation du type MZ15. → S’assurer que le niveau d'utilisateur est au moins Utilisateur avancé. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction capteur pH onglet Maintenance. → Sélectionner Étalonnage pH 1 point. L'indicateur d'état du produit clignote.
  • Page 38 Type MS01 Capteur pH - Diagnostics Effectuer la procédure d’étalonnage : → Maintenir l'outil d'étalonnage et de nettoyage portatif de type MZ15 en position verticale pendant la procédure d'étalonnage pour vous assurer que les deux conditions sont remplies : - La solution tampon s'écoule correctement dans le produit. - Les clapets anti-retour fonctionnent correctement. Étape 1/5 : → Pour laisser la solution tampon s'écouler à travers le produit, appuyer sur le bouton actionneur du type MZ15. → Sélectionner Suivant. Étape 2/5 : → Sélectionner Valeur d’entrée de la solution tampon. → Entrer la valeur du pH de la solution tampon. → Valider avec → Sélectionner Suivant. Étape 3/5 : → Lorsque la mesure du pH est stable, sélectionner Suivant. Étape 4/5 : Il y a 3 résultats possibles : • L'étalonnage réussit. • Le message Erreur : valeur hors spécifications est affiché. • Le message Avertissement : valeur hors spécifications est affiché. Étalonnage réussi Si l'étalonnage a réussi, vous avez deux options :...
  • Page 39 Type MS01 Capteur pH - Diagnostics Message Erreur : Valeur hors spécifications L'étalonnage a échoué parce que la valeur d'offset calculée est hors de sa plage d'erreur. Suivre la pro- cédure suivante : Remplacer l'électrode de référence par une nouvelle. Se référer au chap. 17.5. Procéder à nouveau à l’étalonnage. Si l'étalonnage échoue à nouveau, remplacer la cellule de mesure du produit. Se référer au chap. 17.6. Procéder à nouveau à l’étalonnage. Si l'étalonnage échoue à nouveau, remplacer le produit par un nouveau. Message Avertissement : Valeur hors spécifications La valeur d'offset calculée est en dehors de la plage d'avertissement. Suivre la procédure suivante : Message Avertissement : Valeur hors spécifications → Annuler la procédure d'étalonnage. → Effectuer une nouvelle procédure La solution tampon utilisée est-elle la bonne ? d'étalonnage avec une solution tampon correcte. → Sélectionner Sauvegarder. Acceptez-vous la nouvelle valeur fonction capteur pH onglet d'offset ? Diagnostic Offset pH est mis à jour. La date du dernier étalonnage est mise à jour. Voir chap. 12.3. → Sélectionner Annuler. → Étape 5/5, sélectionner Terminer.
  • Page 40 Type MS01 Capteur pH - Diagnostics Rebrancher le produit sur la backplane : Remplacer le flacon avec la solution tampon par un flacon avec de l'eau du robinet. Appuyer sur le bouton d'actionneur pour rincer le produit. Dévisser le flacon avec l'eau du robinet. Appuyer sur le bouton d'actionneur afin de permettre à l'air de sécher le système fluide du produit. Retirer le produit du type MZ15. Insérer et verrouiller le produit sur la backplane du système. Retirer le câble d'extension büS entre le type MZ15 et le système. Consulter le manuel d'utilisation du type MZ15. Si nécessaire, revisser la résistance de terminaison à sa place initiale sur le système de type 8905. français...

  • Page 41: Procédure D'étalonnage En 2 Points Du Capteur De Ph

    Type MS01 Capteur pH - Diagnostics 12.1.3 Procédure d'étalonnage en 2 points du capteur de pH attention Risque de blessure dû à la nature des agents d’exploitation ▶ Respecter la réglementation en vigueur sur la prévention des accidents et la sécurité relative à l'utilisation de fluides dangereux. ▶ Respecter les informations figurant sur la fiche de données de sécurité. Les fiches de données de sécu- rité se trouvent à l'adresse suivante : Solution de nettoyage acide : http://sds-id.com/200111-2 Solution de nettoyage alcaline : http://sds-id.com/200112-1 Solution de rinçage (réactif) : http://sds-id.com/200116-7 Solution tampon pH 5 : http://sds-id.com/200113-0 Solution tampon pH 7 : http://sds-id.com/200114-19 Solution tampon pH 9 : http://sds-id.com/200115-8 ▶ Porter un équipement de protection individuelle lors de travail avec des solutions de nettoyage. ▶ Éliminer les déchets contenant des substances chimiques produites par le système de manière écologique. Conditions préalables : • Acheter un outil d'étalonnage et de nettoyage portatif de type MZ15 portant le numéro d'article 00568805. • Acheter un câble d'extension büS. Se référer au Tableau 7. Si nécessaire, acheter un connecteur en Y.
  • Page 42 Type MS01 Capteur pH - Diagnostics → Brancher le produit sur l'outil d’étalonnage et de nettoyage portatif de type MZ15. Consulter le manuel d'utilisation du type MZ15 → Si nécessaire, dévisser la résistance de terminaison du système de type 8905 et visser la résistance de terminaison sur la jonction en Y. Consulter le manuel d'utilisation du type MZ15. Démarrer la procédure d'étalonnage : Flacon avec la solution tampon Flacon de déchets Fig. 11 : Outil manuel d’étalonnage et de nettoyage : position du flacon avec la solution tampon et position du flacon de déchets → Visser le flacon avec la première solution tampon comme indiqué sur Fig. 11. Consulter le manuel d'utilisation du type MZ15. → S’assurer que le niveau de l'utilisateur est au moins Utilisateur avancé. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction Capteur pH onglet Maintenance. → Sélectionner Étalonnage du pH 2 points. L'indicateur d'état du produit clignote. Effectuer la procédure d’étalonnage : → Maintenir l'outil d'étalonnage et de nettoyage portatif de type MZ15 en position verticale pendant la procédure d'étalonnage pour vous assurer que les deux conditions sont remplies : - La solution tampon s'écoule correctement dans le produit. - Les clapets anti-retour fonctionnent correctement. Étape 1/9 : →...
  • Page 43 Type MS01 Capteur pH - Diagnostics Étape 2/9 : → Sélectionner la valeur d'entrée de la solution tampon 1. → Entrer la valeur du pH de la première solution tampon. → Valider avec → Sélectionner Suivant. Étape 3/9 : → Lorsque la mesure du pH est stable, sélectionner Suivant. Étape 4/9 : → Remplacer le flacon avec la solution tampon par un flacon avec de l'eau du robinet. → Appuyer sur le bouton d'actionneur pour rincer le produit. → Dévisser le flacon avec l'eau du robinet. → Appuyer sur le bouton d'actionneur afin de permettre à l'air de sécher le système fluide du produit. → Pour rincer le produit, consulter le manuel d'utilisation du type MZ15. Étape 5/9 : → Visser le flacon avec la deuxième solution tampon comme indiqué sur Fig. 11. → Pour laisser la deuxième solution tampon s'écouler à travers le produit, appuyer sur le bouton d'actionneur du type MZ15. → Sélectionner Suivant. Étape 6/9 : → Sélectionner la valeur d'entrée de la solution tampon 2. → Entrer la valeur du pH de la deuxième solution tampon.
  • Page 44 Type MS01 Capteur pH - Diagnostics Étape 8/9 : 3 possibilités : • L'étalonnage réussit. • Le message Erreur : valeur hors spécifications est affiché. • Le message Avertissement : valeur hors spécifications est affiché. Étalonnage réussi Si l'étalonnage a réussi, vous avez deux options : - Accepter la nouvelle valeur d'offset et la nouvelle valeur de pente. Sélectionner Sauvegarder et passer à l'étape 9/9. La nouvelle valeur d'offset et la nouvelle valeur de pente sont affichées. La date du dernier étalonnage est mise à jour. Voir chap. 12.3. - Rejeter la nouvelle valeur d'offset et la nouvelle valeur de pente. Sélectionner Annuler et effectuer un nouvel étalonnage. Message Erreur : Valeur hors spécifications L'étalonnage a échoué parce que la valeur d'offset calculée ou la valeur de pente calculée sont hors de leurs plages d'erreur. → Pour savoir quelle valeur est en dehors de sa plage d'erreur, se référer à l'onglet Diagnostic Limites de pentes et à l'onglet Diagnostic Limites d'Offset. • Si la valeur de la pente est en dehors de sa plage d'erreur, procéder comme suit : Remplacer la cellule de mesure du produit. Se référer au chap. 17.6. Procéder à nouveau à l’étalonnage. Si l’étalonnage échoue à nouveau, renvoyer le produit à Bürkert. • Si la valeur d'offset est en dehors de sa plage d'erreur, procéder comme suit : Remplacer l'électrode de référence par une nouvelle. Se référer au chap. 17.5. Procéder à nouveau à l’étalonnage.
  • Page 45 Type MS01 Capteur pH - Diagnostics Message Avertissement : Valeur hors spécifications La valeur d'offset calculée est en dehors de la plage d'avertissement ou la valeur de pente calculée est en dehors de la plage d'avertissement. Suivre la procédure suivante : Message Avertissement : Valeur hors spécifications → Annuler la procédure d'étalonnage. Les solutions tampons utilisées sont- → Effectuer une nouvelle procédure elles les bonnes ? d'étalonnage avec des solutions tampons correctes. → Prévoir de remplacer la cellule de La valeur de la pente est-elle en dehors mesure de la plage d'avertissement ? → Prévoir le remplacement de La valeur d'offset est-elle hors de la l'électrode de référence. plage d'avertissement ? → Sélectionner Sauvegarder. Acceptez-vous la nouvelle valeur fonction capteur pH onglet d'offset et la nouvelle valeur de pente ? Diagnostic Offset pH est mis à jour. capteur pH fonction Diag- nostic onglet pente pH est mis à...

  • Page 46: Connecter L'outil D'étalonnage Et De Nettoyage De Type Mz15 Au Système De Type 8905 Qui N'a Pas D'écran Tactile De Type Me21

    Type MS01 Capteur pH - Diagnostics Étape 9/9 : L’étalonnage est complété. → Sélectionner Terminer. La valeur d'offset et la valeur de la pente de la courbe d'étalonnage du capteur de pH sont validées. Rebrancher le produit sur la backplane : Remplacer le flacon avec la solution tampon par un flacon avec de l'eau du robinet. Appuyer sur le bouton d'actionneur pour rincer le produit. Dévisser le flacon avec l'eau du robinet. Appuyer sur le bouton d'actionneur afin de permettre à l'air de sécher le système fluide du produit. Retirer le produit du type MZ15. Insérer et verrouiller le produit sur la backplane du système. Retirer le câble d'extension büS entre le type MZ15 et le système. Consulter le manuel d'utilisation du type MZ15. Si nécessaire, revisser la résistance de terminaison à sa place initiale sur le système de type 8905. 12.1.4 Connecter l'outil d'étalonnage et de nettoyage de type MZ15 au système de type 8905 qui n'a pas d'écran tactile de type Me21 →...
  • Page 47 Type MS01 Capteur pH - Diagnostics → Brancher le connecteur jack mâle du câble adaptateur AC/DC au connecteur jack femelle du câble de connexion M12 femelle. → Brancher le connecteur femelle M12 au réseau büS. Connecteur Connecteur femelle micro-USB M12 à 5 broches Connecteur Adaptateur AC/DC jack femelle Connecteur jack mâle Fig. 14 : Pièces de raccordement électrique du kit interface USB-büS avec la référence article 00772426 → Si le Type MZ15 est connecté à l’une au l’autre extrémité de büS, régler le commutateur de la résistance de terminaison de la clé büS sur ON. Sinon, régler le commutateur de la résistance de terminaison de la clé büS sur OFF. → Insérer la clé büS dans un port USB du PC. → Attendre que le pilote Windows de la clé büS ait été installé complètement sur le PC. → Brancher l’adaptateur AC/DC à l’alimentation électrique. → Démarrer le logiciel Bürkert Communicator. → Cliquer sur dans le logiciel Bürkert Communicator pour établir la communication entre le logiciel Bürkert Communicator et le produit. Une fenêtre apparaît. → Sélectionner Clé büS. → Sélectionner le port Clé büS Bürkert, cliquer sur Terminer et attendre que le symbole du produit appa- raisse dans la liste des appareils.

  • Page 48: Étalonner Manuellement Le Capteur De Température

    Type MS01 Capteur pH - Diagnostics 12.2 Étalonner manuellement le capteur de température La température mesurée par le capteur peut être corrigée avec une valeur d'offset. → Assurez-vous que le niveau d'utilisateur est Utilisateur avancé. Se référer au chap. 9.4. → Aller à l'appareil capteur pH MS01 fonction Capteur pH onglet Maintenance. → Sélectionner Étalonnage de la température. → Sélectionner Offset et entrer une valeur de température en °C. Valider avec La nouvelle valeur d'offset est utilisée par le produit. La valeur d'offset est mise à jour dans l'onglet Diagnostic. 12.3 Planifier les étalonnages → Aller dans l’appareil capteur pH MS01 fonction Capteur pH onglet Maintenance. → Sélectionner Calendrier d'étalonnage. Le champ Dernier indique la date de la dernière procédure d'étalonnage en 1 ou 2 points qui a réussi. Le champ Suivant indique la date de la prochaine procédure d'étalonnage qui doit être effectuée. Procéder comme suit pour modifier l'intervalle de temps entre deux étalonnages : → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4.

  • Page 49: Vérifier Le Bon Comportement Du Système Et Du Produit

    Type MS01 Capteur pH - Diagnostics 12.4 Vérifier le bon comportement du système et du produit Pour vérifier le bon comportement du système, suivre la procédure suivante : → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction Capteur pH onglet Maintenance. → Sélectionner Simulation État Marche. Valider avec Dès que le paramètre Simulation État est réglé sur Marche, les actions suivantes sont réalisées : • Le produit est en mode simulation et cesse de mesurer. • L'indicateur d'état du produit est orange. • Le bit 2 de l'octet état pH est mis à 1. La valeur actualisée de l'octet statut pH est envoyée sur le bus de terrain. Se référer au chap. 16.3. Pour vérifier le bon comportement du produit et du système, suivre la procédure suivante : → Sélectionner pH et entrer une valeur de pH. Valider avec Le produit envoie la valeur de pH saisie et la valeur de température affichée sur le bus de terrain. → S’assurer que le produit et le système se comportent en fonction de la valeur de pH et de la valeur de température qui sont toutes deux affichées dans la fenêtre des paramètres de Simulation.

  • Page 50: Rétablir La Valeur D'offset De La Température À Sa Valeur D'usine

    Type MS01 Capteur pH - Diagnostics 12.6 Rétablir la valeur d'offset de la température à sa valeur d'usine → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction capteur pH onglet Maintenance. → Sélectionner Réglages usine. → Sélectionner la Température. Confirmer avec Terminer. La valeur d'offset de la température est réglée à sa valeur d'usine. 12.7 Rétablir la valeur d'offset et la valeur de la pente de la courbe d'étalonnage du capteur de pH à...

  • Page 51: Paramètres Généraux - Paramètre

    Type MS01 Paramètres généraux - Paramètre paramètres généraux paramètre → Aller à l’appareil capteur de pH MS01 fonction Paramètres généraux onglet Para- mètre. Fig. 15 affiche le menu. Chemin d'accès au menu ou à l'élément de menu capteur de pH MS01 | Paramètres généraux < Paramètre Paramètre Diagnostics Maintenance büS Fonction Capteur pH Configuration de l'interface büS Diagnostics Activer ou désactiver le diagnostic complet Fonction Paramètres généraux Configuration des PDO Configuration des objets de données du processus cyclique Fig. 15 : Menu Paramètre de la fonction Paramètres généraux Les éléments du menu sont détaillés dans les chapitres suivants : • büS, voir les chap. 13.1, 13.2, 13.3, 13.4, 13.5, 13.6, 13.7, 13.8, 13.9 et 13.10. • Diagnostic, voir le chap. 13.11. • Configuration PDO, voir les chap. 13.12 et 13.13 13.1...

  • Page 52: Indiquer La Localisation Du Produit

    Type MS01 Paramètres généraux - Paramètre 13.2 Indiquer la localisation du produit La localisation saisie sera affichée sur tout écran connecté à büS. Se référer à Fig. 17. Vue de l'appareil Localisation du produit (exemple) Capteur pH MS01 Contrôleur 0-0000 pH Capteur pH Capteur pH MS01 pH pH 7,67 0-0000 pH Température 25 °C Capteur pH Paramètres généraux Fig. 17 : Vue de l'appareil sur le produit Pour saisir les informations sur l'endroit où se trouve le produit, procéder comme suit : → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction Paramètres généraux onglet Paramètre. → Sélectionner Localisation BüS et entrer une localisation. → Valider avec La localisation est paramétrée.

  • Page 53: Entrer Un Nom Unique Pour Le Produit

    Type MS01 Paramètres généraux - Paramètre 13.4 Entrer un nom unique pour le produit Le nom unique du produit est utilisé par les autres participants au bus de terrain. Les participants au bus de terrain peuvent utiliser les données fournies par le produit sur le bus de terrain. Par exemple, un module régulateur de type ME25 peut afficher la valeur du pH de l'eau, donnée par le produit. Si le nom unique est modifié, le participant perd le lien avec le produit et génère l'erreur Évènement büS : producteur introuvable. Le lien entre le participant et le produit doit ensuite être rétabli. Bürkert recommande de ne pas changer le nom unique du produit. Par défaut, le nom unique est composé du numéro d'article et du numéro de série du produit. Pour changer le nom unique, suivre la procédure suivante : → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction Paramètres généraux onglet Paramètre. → Sélectionner büS Avancé Nom unique de l'appareil et saisir le nom (19 caractères maximum). → Enregistrer le nom avec Le nom unique est fixé. → Redémarrer le produit pour prendre en compte le nom unique. → Si un participant a été lié au produit, rétablir le lien dans les paramètres du participant. 13.5 Modifier la vitesse de transmission du produit La vitesse de transmission pour la communication sur le bus de terrain (büS ou CANopen) doit être la même...

  • Page 54: Adresse D'un Produit Connecté À Büs

    Type MS01 Paramètres généraux - Paramètre 13.6 Adresse d'un produit connecté à büS Si le produit est connecté à büS, büS adresse automatiquement le produit. Par défaut, l'adresse du produit sur büS est 11. 13.7 Modifier l'adresse du produit connecté à un bus de terrain CANopen Par défaut, l'adresse du produit connecté à un bus de terrain CANopen est 11. Pour attribuer une adresse disponible au produit, procéder comme suit : → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction Paramètres généraux onglet Paramètre. → Sélectionner büS Avancé Adresse CANopen. → Entrer une adresse disponible dans le paramètre Adresse CANopen.

  • Page 55: Arrêter D'envoyer Les Données De Processus Mesurées (Pdo) À Büs Ou Au Bus De Terrain Canopen

    Type MS01 Paramètres généraux - Paramètre 13.9 Arrêter d'envoyer les données de processus mesurées (PDO) à büS ou au bus de terrain CANopen Si le produit est connecté à büS ou à un bus de terrain CANopen et que vous souhaitez arrêter temporai- rement l'envoi des PDO à büS ou au bus de terrain CANopen, procéder comme suit : → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction Paramètres généraux onglet Paramètre. → Sélectionner büS Avancé Mode bus. → Sélectionner Autonome. → Valider avec → Redémarrer le produit pour prendre en compte le mode de fonctionnement de la communication numérique.

  • Page 56: Désactiver Ou Activer Les Diagnostics

    Type MS01 Paramètres généraux - Paramètre 13.11 Désactiver ou activer les diagnostics • Si les diagnostics sont activés, le produit donne des informations sur les éléments suivants : - Suivi des valeurs de mesure. - Surveillance des paramètres internes au produit. - État de la communication avec le bus de terrain connecté. Par défaut, les diagnostics sont activés. Le statut du produit est indiqué dans le Tableau 8. Tableau 8 : Statut du produit si les diagnostics sont activés Indicateur de Code couleur symbole Description Signification l’état du produit (pour un API) affiché En raison d'un dysfonction- Défaillance, nement du produit ou en péri- Rouge erreur, dysfonc- phérie, les valeurs mesurées tionnement peuvent être invalides Travail en cours sur le produit. Par Contrôle de...

  • Page 57: Définir Le Délai De Transmission Entre 2 Valeurs D'un Pdo

    Type MS01 Paramètres généraux - Paramètre Pour activer ou désactiver le diagnostic, suivre la procédure suivante : → S’assurer que le niveau de l'utilisateur est bien Installateur. Voir le chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction Paramètres généraux onglet Paramètre. → Sélectionner Diagnostics. Étape 1/3 → Pour désactiver les diagnostics, sélectionner off. Pour activer les diagnostics, sélectionner on. → Valider avec et sélectionner Sauver. Étape 2/3 La confirmation de votre choix redémarre le produit. → Pour annuler la procédure, sélectionner Annuler. → Pour modifier votre choix, sélectionner Retour. → Pour confirmer votre choix, sélectionner Suivant. Étape 3/3 Le produit redémarre. 13.12 Définir le délai de transmission entre 2 valeurs d'un Les objets de données de processus (PDO) sont des données cycliques envoyées par le produit aux autres participants du bus de terrain ou reçues par le produit de la part d'autres participants au bus de terrain.
  • Page 58 Type MS01 Paramètres généraux - Paramètre • PDO2, voir Tableau 11. Tableau 11 : PDO2 - Données transmises et leurs valeurs par défaut Unité SI Plage: Minuterie d'évé- Délai d'inhibition nement (ms) (ms) Impédance de l'électrode de 0...1 MW 1000 référence Courant de fuite de la cellule de 1000 mesure • PDO3, voir Tableau 12. Tableau 12 : PDO3 - Données transmises et leurs valeurs par défaut Unité SI Plage: Minuterie d'évé- Délai d'inhibition nement (ms) (ms) Température de l'échantillon d'eau 233...398 K 5000 • PDO4, voir Tableau 13. Tableau 13 : PDO4 - Données transmises et leurs valeurs par défaut Unité SI Plage: Minuterie d'évé-...

  • Page 59: Rétablir Les Valeurs Par Défaut De Toutes Les Pdo

    Type MS01 Paramètres généraux - Paramètre 13.13 Rétablir les valeurs par défaut de toutes les PDO → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller sur l’appareil capteur pH MS01 fonction Paramètres généraux onglet Paramètre. → Sélectionner Configuration des PDO. → Sélectionner Rétablir les valeurs par défaut. → Valider avec Suivant. Le produit redémarre. Les PDO sont fixés à leurs valeurs par défaut. français...

  • Page 60: Paramètres Généraux - Diagnostic

    Type MS01 Paramètres généraux - Diagnostic paramètres généraux diagnostic → Aller à l’appareil capteur de pH MS01 fonction Paramètres généraux onglet Diag- nostic. Fig. 18 affiche le menu. Chemin d'accès au menu ou à l'élément de menu capteur de pH MS01 | Paramètres généraux < Diagnostic Paramètre Diagnostics Maintenance État de l'appareil Fonction Capteur pH État büS Fonction Paramètres généraux Journal Fig. 18 : Menu Diagnostic de la fonction Paramètres généraux Les éléments du menu sont détaillés dans les chapitres suivants : • État de l'appareil, voir les chap. 14.1, 14.2 et 14.3. • État büS, voir les chap. 14.4, 14.5, 14.6, 14.7, 14.8 et 14.9. • Journal, voir le chap. 14.10. 14.1 Lire le nombre de démarrages de produits →...

  • Page 61: Lire L'heure Actuelle

    Type MS01 Paramètres généraux - Diagnostic 14.3 Lire l'heure actuelle → Aller sur l’appareil capteur de pH MS01 fonction Paramètres généraux onglet Diagnostic. → Sélectionner État de l'appareil. Le paramètre Heure système actuelle indique l'heure actuelle du système. 14.4 Lire le nombre d'erreurs de réception actuelles → S’assurer que le niveau de l'utilisateur est au moins Utilisateur avancé. Se référer au chap. 9.4. → Aller à l’appareilcapteur pH MS01 fonction Paramètres généraux onglet Diagnostic. → Sélectionner État büS. → Lire la valeur du paramètre Erreurs de réception. 14.5 Lire le nombre maximum d'erreurs de réception depuis la dernière mise sous tension de l'appareil...

  • Page 62: Réinitialiser Les 2 Compteurs D'erreurs Maximum

    Type MS01 Paramètres généraux - Diagnostic 14.8 Réinitialiser les 2 compteurs d'erreurs maximum Pour remettre à zéro les 2 compteurs d'erreurs maximum, procéder comme suit : → S’assurer que le niveau de l'utilisateur est bien Installateur. Se référer au chap. 9.4. → Aller à l’appareil capteur pH MS01 fonction Paramètres généraux onglet Diagnostic. → Sélectionner État büS. → Sélectionner Réinitialiser le compteur d'erreurs. → Confirmer avec Sauvegarder ou annuler avec Annuler. Les 2 compteurs d'erreur maximum sont remis à zéro. 14.9 Lire si les données de processus mesurées sont envoyées sur büS ou sur le bus de terrain CANopen Pour savoir si les données de processus mesurées (PDO, objet de donnèes process) sont envoyées sur büS...

  • Page 63: Lire Les Événements Générés

    Type MS01 Paramètres généraux - Diagnostic 14.10 Lire les événements générés Deux types d'événements peuvent être générés : des événements qui sont liés à la fois au système et au produit, et des événements qui sont liés au produit. • Pour lire les événements qui sont liés à la fois au système et au produit, suivre la procédure suivante : → Sélectionner en haut de l'écran. L'aperçu Messages est affiché. Symbole lié à l'état de l'événement. Se référer à Tableau 15 Aperçu des messages Retour à la vue précédente 15 Messages Messages Capteur Chlore Capteur de désinfection MS02 Message Événement büS : büS n'est PAS Contrôleur.1050 opérationnel Message de l'événement ME23 NEXT Pro DP Heure 09.03.2036 - 07:28:19...
  • Page 64 Type MS01 Paramètres généraux - Diagnostic • Pour lire les événements qui sont liés au produit, suivre la procédure suivante : → Aller sur l’appareil capteur de pH MS01 fonction Paramètres généraux onglet Diagnostic. → Sélectionner Journal. Les événements qui sont liés au produit sont affichés. Se référer à Fig. 20. Le symbole est lumineux : capteur de pH MS01 | Paramètres généraux | Diagnostic Retour à la vue l'événement est toujours 19 Messages précédente actif 20.08.2019 - 13:19:21 Message Événement büS : producteur 20.08.2019 - 13:19:25 Message de introuvable Le symbole est pâle : l'évé- 20.08.2019 - 11:36:12 l'événement...

  • Page 65: Paramètres Généraux - Maintenance

    Type MS01 Paramètres généraux - Maintenance paramètres généraux maintenance → Aller à l’appareil capteur pH MS01 fonction Paramètres généraux onglet Maintenance. → Sélectionner Informations sur l'appareil. Le menu n'affiche que des valeurs en lecture seule. Tableau 16 affiche les valeurs. Tableau 16 : Description des paramètres Paramètre Description Nom saisi du produit. Le nom du produit est Nom affiché affiché sur tout écran connecté au bus de terrain. Voir chap. 13.1. Numéro d'ident. Référence article du produit Numéro de série du produit Numéro de série Numéro d'identification du logiciel Référence article du logiciel du produit Version logicielle Numéro de version du logiciel du produit Numéro de version du büS Version büS Version hardware Numéro de version du hardware du produit Type du produit Numéro du type de produit Date de fabrication Date de fabrication du produit Version eds Numéro de version EDS...

  • Page 66: Traitement Des Objets De Données

    Type MS01 Traitement des objets de données TraiTeMenT deS objeTS de donnéeS Les participants à büS ou à un bus de terrain CANopen utilisent des objets de données de process (PDO) pour communiquer les données cycliques. 16.1 PDO transmis Les PDO qui sont transmis par le produit sont décrits dans le Tableau 17. La structure du PDO4 est détaillée dans le chap. 16.3. Tableau 17 : PDO transmises par le produit Type de Numéro Index Unité SI Plage Précision donnée 0x2500 REAL32 pH -2...16 PDO1 Tension du pH 0x2501 REAL32 -2,5...2,5 V 1,0 E-4 Impédance de l'électrode 0x2504 REAL32 0...1 MW 1000 de référence...
  • Page 67 Type MS01 Traitement des objets de données Tableau 20 : Description en bits du PDO4 - État pH Description Valeur symbole Messages d'événements 0 = aucun événement – – Erreur 1 = un événement d’erreur est Voir le chap. 19.1 généré 0 = aucun événement – – Événement de 1 = un événement nécessitant Voir le chap. 19.4 maintenance requis une maintenance est généré 0 = aucun événement – – Événement de vérification du 1 = Un événement de contrôle Voir le chap. 19.2 fonctionnement de fonction est généré – – Réservé 0 = limites non dépassées –...

  • Page 68: Maintenance

    Type MS01 Maintenance MainTenance 17.1 Consignes de sécurité avertissement Risque de blessure dû à une maintenance non conforme. ▶ La maintenance doit uniquement être effectuée par un personnel qualifié et expérimenté doté des outils appropriés. remarque Risque d'endommagement du produit dû à l'alimentation électrique • Couper et isoler la source d'énergie électrique avant d'effectuer des travaux sur le système. 17.2 Lors de l'exécution d'une opération de maintenance Effectuer les opérations de maintenance dans les situations suivantes : • avant la mise en service du produit ou du système après une opération de maintenance. Par exemple, après le remplacement de l'électrode de référence ou de la cellule de mesure du pH, laisser le système fonctionner pendant 12 heures et étalonner le produit si nécessaire. • Calibrer le produit tous les 3 mois. 17.3 Retirer le produit de la backplane du système →...

  • Page 69: Nettoyer Le Produit

    Type MS01 Maintenance 17.4 Nettoyer le produit attention Risque de blessure dû à la nature des agents d’exploitation ▶ Respecter la réglementation en vigueur sur la prévention des accidents et la sécurité relative à l'utilisation de fluides dangereux. ▶ Respecter les informations figurant sur la fiche de données de sécurité. Les fiches de données de sécu- rité se trouvent à l'adresse suivante : Solution de nettoyage acide : http://sds-id.com/200111-2 Solution de nettoyage alcaline : http://sds-id.com/200112-1 Solution de rinçage (réactif) : http://sds-id.com/200116-7 ▶ Porter un équipement de protection individuelle lors de travail avec des solutions de nettoyage. ▶ Éliminer les déchets contenant des substances chimiques produites par le système de manière écologique. Conditions préalables : • Acheter un outil d'étalonnage et de nettoyage portatif de type MZ15 portant le numéro d'article 00568805. • Acheter un câble d'extension büS. Se référer au Tableau 21. Si nécessaire, acheter un connecteur en Y. Tableau 21 : Accessoires : câbles et connecteurs Accessoires Référence article Rallonge büS avec connecteurs M12 5 broches, 0,5 m 772403 Rallonge büS avec connecteurs M12 5 broches, 1 m 772404 Rallonge büS avec connecteurs M12 5 broches, 3 m 772405 Rallonge büS avec connecteurs M12 5 broches, 5 m 772406...
  • Page 70 Type MS01 Maintenance → Lire le manuel d'utilisation du type MZ15. → Respecter les informations figurant sur les fiches techniques de sécurité des solutions utilisées. La fiche technique correspondante se trouve à l'adresse indiquée sur le fond du flacon. Connecter l'outil d'étalonnage et de nettoyage de type MZ15 au système à l'aide d'un câble d'extension büS. Retirer le produit de la backplane du système. Fixer et verrouiller le produit sur la backplane de l'outil d'étalonnage portatif de type MZ15. Nettoyer les pièces fluidiques du produit. → Porter un équipement de protection individuelle lors de travail avec des solutions de nettoyage. Backplane Flacon avec la solution de Bouton d'actionneur nettoyage Flacon de déchets Fig. 22 : Outil manuel d'étalonnage et de nettoyage : position du flacon avec la solution de nettoyage → Visser le flacon avec la solution de nettoyage sur le porte-flacon du type MZ15 comme indiqué dans Fig. 22 → Maintenir l'outil d'étalonnage et de nettoyage portatif de type MZ15 en position verticale pendant la procédure de nettoyage pour vous assurer que les deux conditions sont remplies : - La solution de nettoyage s'écoule correctement dans le produit. - Les clapets anti-retour fonctionnent correctement. → Appuyer sur le bouton d'actionneur du type MZ15 afin de permettre à la solution de nettoyage de s'écouler dans le système de fluides du produit. La pompe fonctionne tant que le bouton est enfoncé. Ajuster la durée de pompage en fonction du degré de contamination du produit. Se référer au Tableau 24. Tableau 24 : Durées de pompage recommandées en fonction du degré de contamination Degré de contamination Durée de pompage (s) Contamination légère...
  • Page 71 Type MS01 Maintenance Tableau 25 : Temps de trempage recommandé en fonction du degré de contamination Degré de contamination Temps de trempage (min) Contamination légère Contamination moyenne Forte contamination → Maintenir l'outil d'étalonnage et de nettoyage portatif de type MZ15 en position verticale pendant le temps de trempage. → Après le temps de trempage, dévisser le flacon avec la solution de nettoyage. → Appuyer sur le bouton d'actionneur du type MZ15 afin de permettre à l'air de sécher le système fluidique du produit. Rincer les pièces fluidiques du produit. Flacon avec la solution de Bouton d'actionneur rinçage Flacon de déchets Fig. 23 : Outil manuel d'étalonnage et de nettoyage : position du flacon avec la solution de rinçage → Visser le flacon avec la solution de rinçage comme indiqué Fig. 23. → Maintenir le type MZ15 en position verticale pendant le rinçage. → Appuyer sur le bouton d'actionneur du type MZ15 pendant 10, 20 ou 30 s selon le degré de contami- nation. Se référer au Tableau 26. Tableau 26 : Durées de rinçage recommandées en fonction du degré de contamination Degré de contamination Durée du rinçage (s) Contamination légère Contamination moyenne Forte contamination → Dévisser le flacon avec la solution de rinçage.

  • Page 72: Remplacer L'électrode De Référence Du Produit

    Type MS01 Maintenance 17.5 Remplacer l'électrode de référence du produit L'électrode de référence doit être remplacée dans les cas suivants : • les limites d'étalonnage des erreurs pour la valeur d'offset du capteur de pH sont dépassées. • la limite d'erreur de la valeur d'impédance de l'électrode de référence est dépassée. Procédure de remplacement de l'électrode de référence : Retirer le produit de la backplane du système. → Avec le bouton-poussoir enfoncé, tourner le levier à baïonnette sur la droite, en position déverrouillée, . Ne pas pousser le levier en position de maintenance. → Tirer le produit vers vous et séparer-le de la backplane. Retirer l'électrode de référence du produit. → Soulever le levier pliant de l'électrode de référence et le tourner d'un quart de tour vers la gauche. Levier pliant Fig. 24 : Extraction de l'électrode de référence → Tirer sur le levier pliant pour retirer l'électrode de référence. → Éliminer l'électrode de référence usagée en respectant l'environnement. → Si nécessaire, nettoyer l'emplacement vide de l'électrode de référence avec un chiffon sec ou des cotons-tiges. Préparer la nouvelle électrode de référence. → Retirer avec précaution le couvercle de protection car il contient une solution de stockage. Tube capillaire Couvercle de protection Joint Fig. 25 :...

  • Page 73: Remplacer La Cellule De Mesure Du Produit

    Type MS01 Maintenance → Si nécessaire, retirer les dépôts solides du tube capillaire. → Humidifier le joint avec de l'eau. Si ce n'est pas le cas, le joint peut être endommagé. → Soulever le levier pliant de l'électrode de référence et le tourner d'un quart de tour vers la gauche. Insérer complètement la nouvelle électrode de référence dans le produit. → Tourner le levier pliant d'un quart de tour vers la droite et l’abaisser complètement dans son emplacement. Fig. 26 : Insertion de la nouvelle électrode de référence dans le produit Insérer et verrouiller le produit sur la backplane du système. Laisser le fluide circuler dans le système pendant au moins 12 heures. L'observation de ce temps permet de s'assurer que le produit et le système fonctionnent correctement et que les mesures sont stables. 17.6 Remplacer la cellule de mesure du produit La procédure détaillée est décrite dans le document "Instructions de service type MS01 MS02 MS04". Les instructions de service sont disponibles sur country.burkert.com. 17.7 Remplacer un produit défectueux par un nouveau Vous ne pouvez remplacer un produit que par un produit portant la même référence article. → Retirer le produit défectueux de la backplane. → Retirer la carte mémoire de son emplacement. → Faire attention au sens d'insertion. Insérer la carte mémoire dans le nouveau produit.

  • Page 74: Dépannage

    Type MS01 Dépannage dépannage Ce chapitre décrit les procédures à suivre lorsque des problèmes surviennent dans les conditions suivantes : • Les diagnostics sont activés. Se référer au chap. 13.11. • Aucun message n'est généré. Si le diagnostic est activé et que des messages sont générés, se référer au chap. 19 Dépannage avec messages. 18.1 L'indicateur d'état du produit est éteint Si l'indicateur d'état du produit est éteint, le produit ou le système n'est pas sous tension. Pour résoudre ce problème, procéder comme suit : → Contrôler le câblage. → S’assurer que la tension d'alimentation est de 24 V DC. → Vérifier que la source d'alimentation électrique fonctionne correctement. 18.2 Les valeurs de pH mesurées semblent être erronées ou fluctuer 18.2.1 Les valeurs de pH mesurées semblent erronées Le produit fonctionne correctement et l'indicateur d'état du produit est vert, mais les valeurs de pH...
  • Page 75 Type MS01 Dépannage Si la valeur de l'impédance est supérieure à 160 kW, procéder comme suit : → Veiller à ce que le contact électrique à ressort de l'électrode de référence se déplace librement. Se référer à la Fig. 27. Contact élec- trique à ressort Fig. 27 : Emplacement du contact électrique à ressort sur l'électrode de référence → Remettre l'électrode de référence en place. → Relire la valeur d'impédance de l'électrode de référence. Si la valeur de l'impédance est toujours supé- rieure à 160 kW, remplacer la cellule de mesure du produit par une nouvelle. Se référer au chap. 17.6. → Relire la valeur d'impédance de l'électrode de référence. Si la valeur de l'impédance est encore supé- rieure à 160 kW, renvoyer le produit à Bürkert. S’assurer que la cellule de mesure fonctionne correctement. → Lire les valeurs des paramètres dans le Tableau 27. Se référer au chap. 11 : Tableau 27 : Plage de paramètres de la cellule de mesure Paramètre Description Plage Valeur de la tension de service de l'ISFET 480 mV < valeur < 520 mV I drain Valeur du courant de fuite de l'ISFET 80 µA < valeur < 120 µA I source Valeur du courant source de l'ISFET 80 µA < valeur < 120 µA Courant de fuite ISFET Valeur mesurée du courant de fuite de l'ISFET valeur < 100 nA Si l'une des valeurs se situe en dehors de la plage indiquée dans le Tableau 27, procéder comme suit : → Remplacer la cellule de mesure du produit par une nouvelle. Se référer au chap. 17.6.

  • Page 76: Les Valeurs De Ph Mesurées Fluctuent

    Type MS01 Dépannage 18.2.2 Les valeurs de pH mesurées fluctuent Le produit fonctionne correctement et l'indicateur d'état du produit est vert, mais les valeurs de pH affi- chées fluctuent. Si les valeurs d'impédance de l'électrode de référence fluctuent de +/-50 kW, suivre la pro- cédure suivante jusqu'à déterminer la cause du problème : Vérifier s'il y a des bulles dans le produit et éliminer les éventuelles bulles dans le produit. → Retirer l'électrode de référence et la remettre en place pour éliminer les éventuelles bulles dans le produit. → Si les valeurs de pH mesurées fluctuent toujours, installer un piège à bulles en amont du système pour éliminer les bulles. Supprimer les éventuels changements de pression dans le système. → Installer un régulateur de pression avant le système. 18.3 Les valeurs de température mesurées semblent erronées Le produit fonctionne correctement et l'indicateur d'état du produit est vert, mais les valeurs de température mesurées semblent erronées. → Mesurer la valeur de la température de l'eau avec un instrument externe. → Si les valeurs de température mesurées par le produit sont erronées, redémarrer le produit. Si la couleur de l'indicateur du statut du produit passe au rouge, aller au chap. 19. Si la couleur de l'indicateur de statut du produit reste verte, suivre la procédure ci-dessous, jusqu'à trouver la cause du problème : Éliminer les éventuels encrassements biologiques du produit : →...

  • Page 77: Dépannage Avec Messages

    Type MS01 Dépannage avec messages dépannage avec MeSSageS Les messages ne peuvent être générés que si le diagnostic est activé. Se référer au chap. 13.11. Lorsqu'un message est généré, les actions suivantes sont effectuées : • Le symbole est affiché dans la barre d'informations. • L'indicateur d'état du produit change de couleur et d'état en fonction de la recommandation NAMUR NE 107. Se référer au chap. 13.11. → Pour lire le message, sélectionner . Le message est affiché dans la liste Aperçu des messages. Voir chap. 14.10. 19.1 Messages  : panne, erreur ou dysfonctionnement → Si le message affiché sur votre produit ne figure pas dans le manuel d’utilisation, contacter Bürkert. 19.1.1 Message Error 2 memory Symbole d'état du produit État des bits du PDO État pH bit 0 = 1 Cause possible Présence possible d'eau indésirable dans le produit. Que faire ? → Remplacer la cellule de mesure Se référer au chap. 17.6. → Étalonner le produit. Se référer au chap. 12.1.

  • Page 78: Message Büs : Producteur Introuvable

    Type MS01 Dépannage avec messages 19.1.3 Message büS : producteur introuvable Symbole d'état du produit État des bits du PDO État pH bit 0 = 1 Cause possible Pour geler automatiquement les valeurs, l'appareil qui peut générer l'événement binaire n'est pas connecté à büS. → S’assurer que l'appareil qui génère l'événement binaire est con- Que faire ? necté à büS. → S’assurer que la connexion entre l'événement binaire et le produit est établie. Se référer au chap. 10.7.2. 19.1.4 Message büS n'est pas opérationnel Symbole d'état du produit bit 0 = 1 État des bits du PDO État pH Cause possible Cause inconnue Que faire ? → Redémarrer le produit. → Si le message est toujours affiché, renvoyer le produit à Bürkert. 19.2 Messages  : vérification du fonctionnement → Si le message affiché sur votre produit ne figure pas dans le manuel d’utilisation, contacter Bürkert.

  • Page 79: : Hors Spécifications

    Type MS01 Dépannage avec messages 19.3 Messages  : hors spécifications → Si le message affiché sur votre produit ne figure pas dans le manuel d’utilisation, contacter Bürkert. 19.3.1 Message Erreur : pH trop faible Symbole d'état du produit État des bits du PDO État pH bit 5 = 1 Cause possible La valeur du pH de l'échantillon d'eau est inférieure à la limite fixée. Le message ne peut être affiché que si la surveillance de la valeur du pH a été configurée et activée. Se référer au chap. 10.4. → Vérifier le processus. Que faire ? 19.3.2 Message Erreur : pH trop élevé Symbole d'état du produit État des bits du PDO État pH bit 4 = 1 La valeur du pH de l'échantillon d'eau est supérieure à la limite Cause possible fixée. Le message ne peut être affiché que si la surveillance de la valeur du pH a été configurée et activée. Se référer au chap. 10.4. Que faire ? → Vérifier le processus. 19.3.3 Message Erreur : température trop faible...

  • Page 80: Message Erreur : Impédance De Référence Trop Faible

    Type MS01 Dépannage avec messages 19.3.5 Message Erreur : impédance de référence trop faible Symbole d'état du produit bit 5 = 1 État des bits du PDO État pH Cause possible La valeur de l'impédance de l'électrode de référence est inférieure à la limite fixée. Le message ne peut être affiché que si la surveillance de la valeur de l'impédance a été configurée et activée. Se référer au chap. 10.3. → Comme la surveillance de la limite inférieure n'est pas impor- Que faire ? tante, s’assurer que le paramètre Déclencheurs d’erreur Flag d’activation Impédance de réf. faible n’est pas sélectionnée. 19.3.6 Message Erreur : impédance de référence trop élevée Symbole d'état du produit bit 4 = 1 État des bits du PDO État pH Cause possible La valeur de l'impédance de l'électrode de référence est supérieure à la limite fixée. Le message ne peut être affiché que si la surveillance de la valeur de l'impédance a été configurée et activée. Se référer au chap. 10.3. → Remplacer l'électrode de référence. Se référer au chap. 17.5. Que faire ? → Vérifier si la limite d'avertissement haute est cohérente. Se référer au chap. 10.1. Si la limite d'avertissement haute n'est pas cohérente, renvoyer le produit à Bürkert.

  • Page 81: Message Erreur : Courant De Fuite Trop Élevé

    Type MS01 Dépannage avec messages 19.3.8 Message Erreur : courant de fuite trop élevé Symbole d'état du produit État des bits du PDO État pH bit 4 = 1 Cause possible Le courant de fuite de la cellule de mesure est supérieur à la limite fixée. Le message ne peut être affiché que si la surveillance du courant de fuite a été configurée et activée. Se référer au chap. 10.6. → Remplacer la cellule de mesure Se référer au chap. 17.6. Que faire ? → Vérifier si la limite haute d'erreur est cohérente. Se référer au chap. 10.6. Si la limite haute d'erreur n'est pas cohérente, ren- voyer le produit à Bürkert. 19.3.9 Message Avertissement : pH trop faible Symbole d'état du produit État des bits du PDO État pH bit 7 = 1 Cause possible La valeur du pH de l'échantillon d'eau est inférieure à la limite fixée. Le message ne peut être affiché que si la surveillance de la valeur du pH a été configurée et activée. Se référer au chap. 10.4. → Vérifier le processus. Que faire ? 19.3.10 Message Avertissement : pH trop élevé Symbole d'état du produit État des bits du PDO État pH bit 6 = 1 La valeur du pH de l'échantillon d'eau est supérieure à la limite...

  • Page 82: Message Avertissement : Température Trop Faible

    Type MS01 Dépannage avec messages 19.3.11 Message Avertissement : température trop faible Symbole d'état du produit État des bits du PDO État pH bit 7 = 1 Cause possible La valeur de la température de l'échantillon d'eau est inférieure à la limite fixée. Le message ne peut être affiché que si la surveillance de la valeur de la température a été configurée et activée. Se référer au chap. 10.5. → Vérifier le processus. Que faire ? 19.3.12 Message Avertissement : température trop élevée Symbole d'état du produit État des bits du PDO État pH bit 6 = 1 Cause possible La valeur de la température de l'échantillon d'eau est supérieure à la limite fixée. Le message ne peut être affiché que si la surveillance de la valeur de la température a été configurée et activée. Se référer au chap. 10.5. → Vérifier le processus. Que faire ? 19.3.13 Message Avertissement : impédance de la référence trop faible Symbole d'état du produit bit 7 = 1 État des bits du PDO État pH Cause possible La valeur de l'impédance de l'électrode de référence est inférieure à...

  • Page 83: Message Avertissement : Impédance De La Référence Trop Élevée

    Type MS01 Dépannage avec messages 19.3.14 Message Avertissement : impédance de la référence trop élevée Symbole d'état du produit État des bits du PDO État pH bit 6 = 1 Cause possible La valeur de l'impédance de l'électrode de référence est supérieure à la limite fixée. Le message ne peut être affiché que si la surveillance de la valeur de l'impédance a été configurée et activée. Se référer au chap. 10.3. → Accuser réception du message d'avertissement : le produit con- Que faire ? tinue à fonctionner. → Si nécessaire, remplacer l'électrode de référence. Se référer au chap. 17.5. → Vérifier si la limite haute d'avertissement est cohérente. Se référer au chap. 10.1. Si la limite haute d'avertissement n'est pas cohérente, renvoyer le produit à Bürkert. 19.3.15 Message Avertissement : courant de fuite faible Symbole d'état du produit État des bits du PDO État pH bit 7 = 1 Cause possible Le courant de fuite de la cellule de mesure est inférieur à la limite fixée. Le message ne peut être affiché que si la surveillance du courant de fuite a été configurée et activée. Se référer au chap. 10.6. → Comme la surveillance de la limite inférieure n'est pas Que faire ? importante, s’assurer que le paramètre Déclencheurs...

  • Page 84: : Maintenance Requise

    Type MS01 Dépannage avec messages 19.4 Messages  : maintenance requise → Si le message affiché sur votre produit ne figure pas dans le manuel d’utilisation, contacter Bürkert. 19.4.1 Message Appairer cellule et capteur dans le menu Maintenance Symbole d'état du produit bit 1 = 1 État des bits du PDO État pH • La cellule de mesure a été remplacée. Cause possible → Associer la nouvelle cellule de mesure au produit. La procédure Que faire ? détaillée est décrite dans le document « Instructions de service type MS01 MS02 MS04 ». Les instructions de service sont dis- ponibles sur country.burkert.com. 19.4.2 Message Date d’étalonnage dépassée Symbole d'état du produit bit 1 = 1 État des bits du PDO État pH • La date d'étalonnage est échue. Cause possible Que faire ? → Étalonner le produit. Se référer au chap. 12.1. 19.5 Messages  : informations...

  • Page 85: Pièces De Rechange Et Accessoires

    Type MS01 Pièces de rechange et accessoires pièceS de rechange eT acceSSoireS attention Risque de blessure ou de dommage matériel dus à l'utilisation de pièces inadaptées. Un mauvais accessoire ou une pièce de rechange inadaptée peut entraîner des blessures et endommager le produit et son environnement. ▶ N'utiliser que les accessoires et pièces de rechange de la société Bürkert. Tableau 28 : Pièces de rechange Pièces de rechange Référence article Électrode de référence 566084 Ensemble comprenant les éléments suivants : 568038 • 1 cellule de mesure de pH • 1 joint noir • 1 élastomère en caoutchouc Carte mémoire Sur demande Tableau 29 : Accessoires : câbles et connecteurs Accessoires Référence article Rallonge büS avec connecteurs M12 5 broches, 0,5 m 772403 Rallonge büS avec connecteurs M12 5 broches, 1 m 772404 Rallonge büS avec connecteurs M12 5 broches, 3 m...

  • Page 86: Emballage Et Transport

    Type MS01 Pièces de rechange et accessoires Tableau 31 : Accessoires : solution de nettoyage Accessoires Référence article Solution de nettoyage, acide, 250 mL 807478 Solution de nettoyage, alcaline, 250 mL 807486 Tableau 32 : Accessoires : solution tampon Accessoires Référence article Solution tampon pH 5,00 (20 °C) - 50 mL 806698 Solution tampon pH 7,00 (20 °C) - 50 mL 806699 Solution tampon pH 9,00 (20 °C) - 50 mL 806700 Tableau 33 : Accessoires : solution de rinçage Accessoires Référence article Solution de rinçage, 50 mL 806709 Solution de rinçage, 250 mL 806710 Tableau 34 : Accessoires : solution de stockage Accessoires Référence article Solution de stockage électrode pH, 500 ml 418557 eMballage eT TranSporT Avant tout emballage ou transport du produit, procéder comme suit :...

  • Page 87: Stockage

    Type MS01 Stockage STockage remarque De mauvaises conditions de stockage peuvent endommager le produit. ▶ En fonction de la durée du délai de conservation, respecter les instructions de conservation figurant dans le chap. 22.1 ou 22.2. ▶ Après toute période de stockage, se conformer aux instructions du chap. 22.3. 22.1 Stocker le produit pendant 10 jours maximum Rincer le produit avec de l'eau du robinet. Purger le produit avec de l'air à une pression maximale de 2 bars. Protéger les interfaces électriques avec des housses de protection. Conserver le produit en suivant les recommandations suivantes : • dans un emballage antistatique produit branché sur la backplane, le système n'est pas alimenté en énergie et aucune eau ne circule dans le système. • à température ambiante (environ 20 °C ±5 °C). • dans un endroit sec, à l'abri de la poussière. 22.2 Pour stocker le produit pendant plus de 10 jours Rincer le produit avec de l'eau du robinet.

  • Page 88: Après Le Stockage

    Type MS01 Stockage 22.3 Après le stockage Avant de mettre en service un produit qui a été stocké : Monter l'électrode de référence. Se référer au chap. 17.5. Insérer et verrouiller le produit sur la backplane du système. Lorsque l'alimentation électrique du système est coupée, laisser l'échantillon d'eau circuler dans le produit pendant au moins 12 heures. Si nécessaire, étalonner le produit. Se référer aux chap. 12.1.2 et 12.1.3. MiSe au rebuT du produiT → Mettre le produit et l’emballage au rebut dans le respect de l’environnement. remarque Dommages environnementaux dus à des produits contaminés par des fluides. ▶ Respecter les réglementations nationales et/ou locales concernant le l'élimination des déchets. français...
