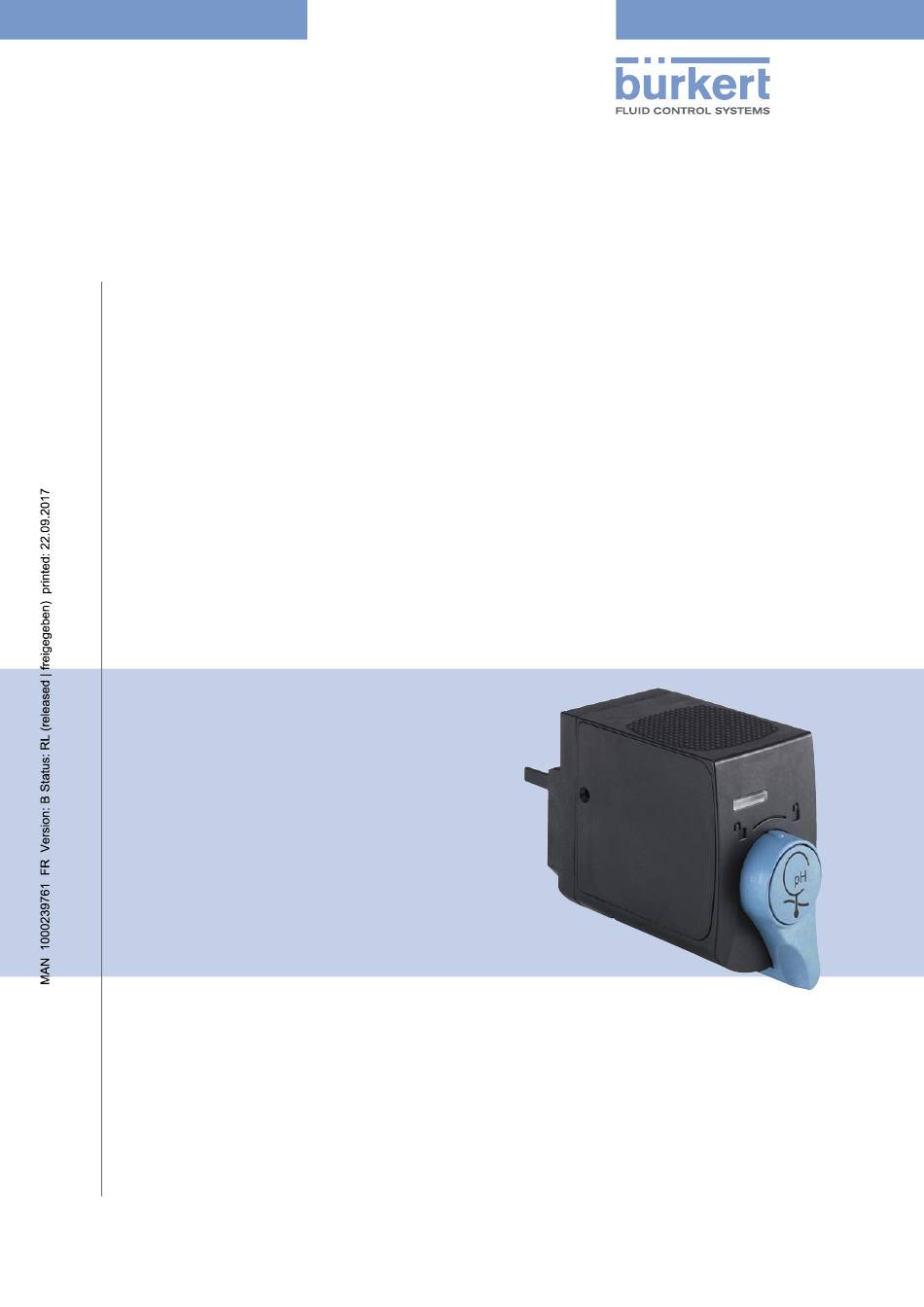

Type MS01

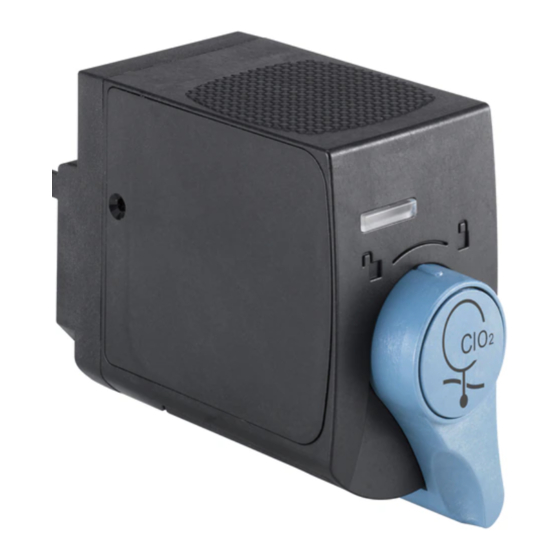

Module capteur de pH
Manuel d'utilisation

Publicité

loading

Manuels Connexes pour Burkert MS01

Sommaire des Matières pour Burkert MS01

  • Page 1 Type MS01 Module capteur de pH Manuel d'utilisation...
  • Page 2 We reserve the right to make technical changes without notice. Technische Änderungen vorbehalten. Sous réserve de modifications techniques. © Bürkert SAS, 2014 Operating Instructions 1409/0_EU-ML 00566496 Original EN...
  • Page 3 Type MS01 Contenu À propos du manuel d'utilisation ..........................4 symboles utilisés ...................................4 1.1 définition du terme "produit" ............................4 1.2 définition du terme "système" ............................4 1.3 definition du terme "büs" ..............................5 1.4 utilisation conforme ................................5 consignes de sécurité de base ............................6 informations générales ..............................7 contact ......................................7 4.1 conditions de garantie ................................7 4.2 4.3 informations sur internet ..............................7 description .......................................8 caractéristiques techniques ............................9 conditions d'utilisation................................9 6.1 conformité aux normes et directives ..........................9 6.2...
  • Page 4 Contenu 8.5 Vue "appareil" du produit ...............................14 8.6 Vue "fonction" du produit ..............................15 8.7 Vues détaillées de la fonction büs ...........................16 8.8 Vue "paramètre" du capteur ............................17 8.8.1 Configuration du déclencheur d'avertissements .................17 8.8.2 Configurer le déclencheur d'erreurs ....................18 8.9 Vue "diagnostic" du capteur ............................18 8.10 Vue "maintenance" du capteur.............................19 8.10.1 Étalonner la valeur d'offset du capteur ISFET ................19 8.10.2 Étalonner les valeurs d'offset et/ou de la pente du capteur de pH ........21 8.10.3 Effectuer une procédure d'étalonnage en 1 point du capteur de pH ........22 8.10.4 Effectuer une procédure d'étalonnage en 2 points du capteur de pH ........23 8.10.5 Ajustement de la valeur d'offset de la température ..............27 8.10.6 Simulation de données ........................27 8.10.7 Lecture de la date du dernier étalonnage ..................27 8.10.8 Lecture de la date du prochain étalonnage .
  • Page 5 Type MS01  emballage et transport ..............................37 stockage ......................................37 12.1 pour stocker le produit maximum 4 jours ......................37 12.2 pour stocker le produit plus de 4 jours et moins d'un mois ...............38 12.3 pour stocker le produit plus d'un mois ........................38 12.4 après le stockage ................................38 mise au rebut ....................................38 français...
  • Page 6 Type MS01 Àproposdumanueld'utilisation À propoS du Manuel d'uTiliSaTion Ce manuel décrit le cycle de vie complet du produit. Conserver ce manuel de sorte qu’il soit accessible à tout utilisateur et à disposition de tout nouveau propriétaire. ce manuel contient des informations importantes relatives à la sécurité. Le non-respect de ces consignes peut entraîner des situations dangereuses. ▶ Ce manuel doit être lu et compris. Symboles utilisés danger met en garde contre un danger imminent. ▶ Son non-respect peut entraîner la mort ou de graves blessures. avertissement met en garde contre une situation éventuellement dangereuse. ▶ Son non-respect peut entraîner de graves blessures, voire la mort. attention met en garde contre un risque éventuel. ▶ Son non-respect peut entraîner des blessures légères ou de gravité moyenne. remarque met en garde contre des dommages matériels. ▶ Son non-respect peut entraîner des dommages sur le produit ou le système. désigne des informations supplémentaires, des conseils ou des recommandations importants. Renvoie à des informations contenues dans ce manuel ou dans d‘autres documents. ▶ Indique des consignes à exécuter afin d'éviter tout danger, avertissement ou risque éventuel. → indique une procédure à effectuer. » Indique le résultat d'une consigne spécifique.
  • Page 7 Type MS01 Àproposdumanueld'utilisation definition du terme "büS" Le terme "büS" utilisé dans ce manuel désigne toujours le bus de terrain développé par Bürkert. uTiliSaTion conforMe l‘utilisation non conforme du produit peut présenter des dangers pour les personnes, les installations proches et l‘environnement. ▶ Ce produit est exclusivement destiné à la mesure du pH de l'eau dans un système 8905. ▶ Protéger ce produit contre les perturbations électromagnétiques, les rayons ultraviolets et, lorsqu'il est installé à l'extérieur, des effets des conditions climatiques. ▶ Utiliser ce produit conformément aux caractéristiques et conditions de mise en service et d'utilisation indi- quées dans les documents contractuels et dans le manuel d'utilisation. ▶ L'utilisation en toute sécurité et sans problème du produit repose sur un transport, un stockage et une instal- lation corrects ainsi que sur une utilisation et une maintenance effectuées avec soin. ▶ Veiller à toujours utiliser ce produit de façon conforme. ▶ Lorsque le produit est exporté, respecter les restrictions éventuelles. français...
  • Page 8 Type MS01 Consignesdesécuritédebase conSigneS de SécuriTé de baSe Ces consignes de sécurité ne tiennent pas compte : • des imprévus pouvant survenir lors de l’assemblage, de l’utilisation et de l’entretien du produit. • des prescriptions de sécurité locales que l’exploitant est tenu de faire respecter par le personnel chargé de l’installation et de l’entretien. situations dangereuses diverses. Pour éviter toute blessure, veiller à : ▶ empêcher toute mise sous tension involontaire de l'installation. ▶ ce que l'installation et l'entretien soient effectués par du personnel habilité et qualifié, disposant des outils appropriés. ▶ n'utiliser le produit qu'en parfait état et en tenant compte des indications du manuel d'utilisation. ▶ respecter les règles générales de la technique lors de l'implantation et de l'utilisation du produit. ▶ ne pas utiliser ce produit dans une atmosphère explosible. ▶ ne pas utiliser ce produit dans un environnement incompatible avec les matériaux qui le composent. ▶ n’apporter aucune modification au produit, intérieure ou extérieure. remarque éléments / composants sensibles aux décharges électrostatiques • Ce produit contient des composants électroniques sensibles aux décharges électrostatiques. Ils peuvent être endommagés lorsqu'ils sont touchés par une personne ou un objet chargé électrostatiquement. Dans le pire des cas, ils sont détruits instantanément ou tombent en panne sitôt effectuée la mise en route. • Pour réduire au minimum voire éviter tout dommage dû à une décharge électrostatique, prendre toutes les précautions décrites dans la norme EN 61340-5-1.
  • Page 9 Type MS01 Informationsgénérales inforMaTionS généraleS contact Le fabricant du produit peut être contacté à l‘adresse suivante : Bürkert SAS Rue du Giessen BP 21 F-67220 TRIEMBACH-AU-VAL Les adresses des filiales internationales sont disponibles sous : www.burkert.com conditions de garantie La condition pour bénéficier de la garantie légale est l’utilisation conforme du produit dans le respect des conditions d’utilisation spécifiées dans le présent manuel d'utilisation. informations sur internet Retrouvez sur internet les manuels d'utilisation et les fiches techniques relatifs au type MS01 sous : www.burkert.fr français...
  • Page 10 Type MS01 Description deScripTion Le module capteur de pH est utilisé dans le système type 8905. Les raccordements électrique et fluidique s'effectuent via la backplane du système type 8905. Boîtier de l'électrode de Position verrouillée référence externe Position déverrouillée Logement de la micro-carte SIM Voyant du module capteur Position maintenance Interface électrique Bouton-poussoir avec Tige d'adaptation grandeur physique mesurée Raccordements fluidiques Tige Levier pour : - verrouiller/déverrouiller le produit. - Effectuer des opérations d'entretien. Fig. 1 : Description du produit français...
  • Page 11 Type MS01 Caractéristiquestechniques caracTériSTiqueS TechniqueS conditions d'utilisation Température ambiante 0 à +40 °C Humidité de l’air < 90 %, non condensé Indice de protection selon • IP65, lorsqu'il est inséré sur la backplane EN 60529 • IP20, comme produit autonome Altitude max. absolue 2000 m conformité aux normes et directives Le produit est conforme aux directives CE du système type 8905, seulement si le produit type MS01 est inséré sur un système type 8905. Matériaux composant le produit élément matériau Boîtier PPE+PS Joint EPDM Levier caractéristiques du fluide • Type de fluide...
  • Page 12 Type MS01 Caractéristiquestechniques caractéristiques de mesure Mesure du pH • Plage de mesure • pH 4 à 9 • Résolution du capteur • pH 0.02 • Écart systématique de mesure ("biais de mesure", tel • pH ±0.1 que défini par la norme JCGM 200:2012) • Linéarité • pH ±0.05 • Répétabilité • pH ±0.05 • Temps de réponse (t90) • < 10 s • Capteur de mesure • ISFET • Électrolyte de l'électrode de référence externe • KCl 3 mol Mesure de la température...
  • Page 13 Type MS01 Installation inSTallaTion consignes de sécurité remarque risque d'endommager le produit dû à une installation non conforme. • Les installations électrique et fluidique ne peuvent être effectuées que par du personnel habilité et qualifié, disposant des outils appropriés. • Respecter les consignes d'installation du système. remarque risque d'endommager le produit dû à la source d'alimentation électrique • Éteindre et consigner la source d'alimentation électrique avant d'effectuer les travaux sur le système. remarque risque d'endommager le produit dû à l'environnement • Protéger le produit contre les perturbations électromagnétiques, les rayons ultraviolets et, lorsqu’il est installé à l’extérieur, des effets des conditions climatiques. installation du produit sur la backplane Le produit est inséré sur la backplane du système type 8905. 1. Sécher la surface de la back- plane qui sera en contact avec le produit. 2. Sécher la surface du produit. 3. Lorsque le bouton-poussoir est enfoncé, tourner le levier de la baïonnette vers la droite, en position déverrouillée...
  • Page 14 Type MS01 Réglageetutilisation réglage eT uTiliSaTion consignes de sécurité remarque risque d'endommager le produit dû à un réglage non conforme. • Les opérateurs chargés du réglage doivent avoir pris connaissance et compris le contenu de ce manuel. • Les opérateurs chargés du réglage doivent avoir pris connaissance et compris le contenu du manuel du logiciel afficheur type ME21 et/ou le contenu du manuel du logiciel Communicator type 8920 de Bürkert et/ ou le contenu du manuel du module contrôleur type ME25. • Respecter en particulier les consignes de sécurité et l'utilisation conforme. • Le produit/ l'installation ne doit être ajusté(e)/faite que par du personnel suffisamment formé. remarque risque d'endommager le produit dû à une mise en service non conforme. • S'assurer avant la mise en service que le personnel qui en est chargé a lu et a parfaitement compris le contenu de ce manuel. • Respecter en particulier les consignes de sécurité et l'utilisation conforme. • Le produit/ l'installation ne doit être mis(e) en service que par du personnel suffisamment formé. remarque risque d'endommager le produit dû à un fonctionnement non conforme. • Les opérateurs chargés de l'opération doivent avoir lu et compris le contenu de ce manuel. • Respecter en particulier les consignes de sécurité et l'utilisation conforme. • Seul un personnel suffisamment formé peut faire fonctionner le produit/l'installation ajuster le produit Le réglage du produit peut être effectué :...
  • Page 15 Type MS01 Réglageetutilisation réglages à effectuer Faire les réglages : • après que le produit a été installé dans le système. • après que les installations fluidique et électrique ont été effectuées dans le système. • après que l'étanchéité du système a été vérifiée. • après que le système a fonctionné pour une durée de polarisation de 12 heures. • Avant de mettre en service le produit/système pour la première fois et pour un fonctionnement correcte du produit et du système, effectuer les réglages du produit comme suit : - étalonner la valeur d'offset du capteur de pH (consulter le chap. 8.10) ou, - étalonner la valeur d'offset et la valeur de la pente du capteur de pH (consulter le chap. 8.10). • Avant de mettre en service le produit/système après une opération d'entretien (c'est-à-dire le remplacement de l'électrode de référence externe ou le remplacement du capteur ISFET), laisser le système fonctionner pour une durée de polarisation de 12 heures et procéder aux réglages du produit comme suit : - si le capteur de pH a été remplacé, étalonner la valeur d'offset et la valeur de la pente du capteur de pH (consulter le chap. 8.10). - si le capteur ISFET a été remplacé, étalonner la valeur d'offset du capteur ISFET et étalonner la valeur d'offset et la valeur de la pente du capteur de pH (consulter le chap. 8.10). • Étalonner le produit tous les mois. informations générales sur le logiciel afficheur type Me21 Ce manuel explique les réglages spécifiques au produit type MS01.
  • Page 16 Type MS01 Réglageetutilisation Vue "appareil" du produit La vue "Appareil" indique certaines caractéristiques de mesure du produit. → Si l'afficheur montre la vue "Bureau", taper pour accéder à la vue "Appareil". → Pour afficher la vue "Appareil" du produit, sélectionner le produit dans la liste des appareils à gauche de l'afficheur. Tab. 1 : Vue "Appareil" du produit Les données suivantes peuvent être lues à partir de la Vue de l'appareil 12.08.2014 16:55 vue "Appareil" du produit : • les appareils connectés au büS avec leur "Nom appareil 5648300001 unique l'appareil". Par défaut, le "Nom unique l'ap- pareil" est constitué de deux chiffres : la référence Emplacement Unité traitement No 1 de commande du produit (par exemple 564830 État Controller HMIU pour le produit) et le numéro de série (0001, par pH pH 7.00 5648300001 exemple).
  • Page 17 Type MS01 Réglageetutilisation Vue "fonction" du produit La vue "Fonction" indique les fonctions disponibles du produit et pour chaque fonction, les caractéristiques prin- cipales reliées à chaque fonction. Pour afficher la vue " Fonction" du produit : 1. sélectionner le produit dans la liste des appareils à gauche de l'afficheur, 2. taper Tab. 2 : Vue "Fonction" du produit Vue "fonction" du büs Capteur ISFET 5648300001 12.08.2014 16:55 fonction büS → Pour afficher la vue "Fonction" du büS auquel est raccordé le produit, sélectionner "büS" dans la liste des appareils à gauche de l'afficheur. Nom unique d'appareil 5648300001 Emplacement Unité traitement No 1 büS → Description Eau de source Capteur Taper pour accéder à la vue "Paramètre".Voir chap. 8.7.
  • Page 18 Type MS01 Réglageetutilisation Vues détaillées de la fonction büS Tab. 3 : Vue "Paramètre" de la fonction "büS" Vue détaillée "paramètre" du büs Capteur ISFET 5648300001 04.04.2014 12:21 paramètre büS Pour saisir les caractéristiques spécifiques de l'utili- sateur pour l'identification de l'appareil dans le büS : 5648300001 Réglages de base Nom unique d'appareil Emplacement Unité traitement No 1 • Nom unique de l'appareil pour le produit. Description → Assurez-vous de choisir un nom unique pour le Réglages groupés Groupe physique produit car le büS doit reconnaitre le produit. Groupe logique →...
  • Page 19 Type MS01 Réglageetutilisation Tab. 5 : Vue "Maintenance" de la fonction "büS" Vue détaillée "maintenance" du büs Capteur ISFET 5648300001 12:21:16 Maintenance büS Redémarrer le produit pour une réinitialisation. Redémarrer Types de redémarrage Appareil Vue "paramètre" du capteur → Dans la vue "Fonction" taper pour accéder à la vue "Paramètre". Avec la vue "Paramètre" du capteur, il est possible Capteur ISFET 5648300001 12:21:16 de : paramètre capteur • changer l'unité de la température affichée. Température Unité souhaitée °C • choisir de mesurer ou non l'impédance de l'élec- trode de référence.
  • Page 20 Type MS01 Réglageetutilisation Procédure : 1. Taper avertissements dans la vue "Paramètre" du capteur. 2. Taper flags d'activation dans la vue "Paramètre du capteur". 3. Sélectionner les grandeurs physiques et les valeurs du module capteur à contrôler puis valider. 4. Saisir les valeurs de seuil minimum et/ou maximum. Lorsque les valeurs de seuil paramétrées sont atteintes et que le flag d'activation de la grandeur physique ou de la valeur du module capteur correspondant est sélectionné, un message d'avertissement est généré dans "Liste des messages" : taper pour accéder à la "Liste des messages". Voir chap. 9.4 pour plus de détails concernant le dépannage. 8.8.2 configurer le déclencheur d'erreurs Les valeurs de certaines grandeurs physiques et les valeurs de certaines grandeurs du module capteur peuvent être contrôlées pour détecter un problème dans le process ou dans le produit. Pour le module capteur de pH, les valeurs suivantes peuvent être contrôlées : • le pH de l'échantillon d'eau, • la température de l'échantillon d'eau, • l'impédance de l'électrode de référence, • le courant de fuite du capteur ISFET. Procédure : 1. Taper erreurs dans la vue "Paramètre" du capteur. 2. Taper flags d'activation dans la vue "Paramètre du capteur".
  • Page 21 Type MS01 Réglageetutilisation • l'impédance mesurée de l'électrode de référence. • l'offset de température qui a été saisi dans la vue "Maintenance" du capteur. • la valeur mesurée de la température de la carte électronique de mesure. • la valeur mesurée du courant de fuite de l'ISFET. • le temps durant lequel le produit a fonctionné. • les limites d'étalonnage de la valeur d'offset du capteur ISFET. • les limites d'étalonnage de la valeur d'offset du capteur de pH. • les limites d'étalonnage de la valeur de la pente du capteur de pH. → À partir de la vue "Paramètre" du capteur, taper pour accéder à la vue "Diagnostic". 8.10 Vue "Maintenance" du capteur Avec la vue "Maintenance", il est possible de : • modifier la valeur d'offset du capteur ISFET, • modifier la valeur d'offset du capteur de pH, • modifier la valeur de la pente du capteur de pH, • étalonner automatiquement le capteur grâce à l'assistant étalonnage, • modifier la valeur d'offset de la température de l'échantillon d'eau, • vérifier le bon fonctionnement du produit en simulant des données, • lire la date du dernier étalonnage,...
  • Page 22 Type MS01 Réglageetutilisation peuvent être endommagés car la pression dans le produit et le système est trop élevée. 24 VDC Pompe péristaltique Fig. 3 : Installation pour l'étalonnage du capteur dans un système type 8905 2. S'assurer que le flux circule dans la bonne direction. 3. S'assurer que l'installation fluidique pour l'étalonnage est étanche. 4. Laisser circuler de l'eau claire à travers le système pour rincer le produit. 5. Préparer une solution tampon avec une valeur pH 7. 6. Dans la vue "maintenance" du capteur, taper assistant étalonnage ph ajustement du zéro 7. Étape 1/5 : faire circuler la solution tampon à travers le produit. 8. Taper 9. Étape 2/5 : taper entrez la valeur de la solution tampon et saisir la valeur 7 du pH de la solution tampon. 10. Valider.
  • Page 23 Type MS01 Réglageetutilisation 13. Étape 4/5 : • si l'étalonnage a réussi, la valeur d'offset calculée est affichée. Taper pour aller à l'étape 5/5. • si un message d'erreur s'affiche, consulter le Tab. 7. • si un message d'avertissement s'affiche, consulter le Tab. 8. 14. Étape 5/5 : valider ou annuler l'étalonnage. Tab. 7 : Message d'erreur à la fin de l'étalonnage du capteur ISFET message affiché Valeur d'étalonnage calculée hors limites d'erreur symbole affiché dans le nom unique de l'appareil du produit signification L'étalonnage du capteur a échoué car la valeur d'offset calculée est en dehors de la plage d'erreur. → solution Renvoyer le produit à Bürkert. Tab. 8 : Message d'avertissement à...
  • Page 24 Type MS01 Réglageetutilisation • ou en effectuant une procédure d'étalonnage en 2 points pour ajuster automatiquement la valeur d'offset et la valeur de la pente du capteur de pH. Voir chap. 8.10.4. 8.10.3 effectuer une procédure d'étalonnage en 1 point du capteur de ph danger dû à la nature du fluide ▶ Respecter la réglementation en vigueur en matière de prévention des accidents et de sécurité relative à l‘utili- sation de fluides aggressifs. Effectuer une procédure d'étalonnage en 1 point pour ajuster automatiquement la valeur d'offset du capteur de 1. Raccorder une pompe péristaltique dans le circuit d'arrivée de l'échantillon d'eau du système, tel que décrit dans la Fig. 3, chap. 8.10.1. Si les raccordements fluidiques ne sont pas effectués correctement, le produit et le système peuvent être endommagés car la pression dans le produit et le système est trop élevée. 2. S'assurer que le flux circule dans la bonne direction. 3. S'assurer que l'installation fluidique pour l'étalonnage est étanche. 4. Faire circuler de l'eau claire à travers le système pour rincer le produit. 5. Préparer une solution tampon avec une valeur de pH aussi proche que possible de l'échantillon d'eau et avec une valeur de pH compatible avec tous les modules capteur du système. 6. Dans la vue "Maintenance" du capteur, taper assistant étalonnage ph en 1 point 7. Étape 1/5 : faire circuler la solution tampon à travers le produit.
  • Page 25 Type MS01 Réglageetutilisation 14. Étape 5/5 : valider ou annuler l'étalonnage. Tab. 9 : Message d'erreur à la fin de l'étalonnage en 1 point du capteur de pH message affiché Valeur d'étalonnage calculée hors limites d'erreur symbole affiché dans le nom unique de l'appareil du produit signification L'étalonnage du capteur a échoué car la valeur d'offset calculée est en dehors de la plage d'erreur. solution 1. Comparer la valeur d'offset calculée avec les limites d'étalonnage qui peuvent être lues dans la vue "Diagnostic". 2. Remplacer l'électrode de référence externe par une nouvelle. 3. Refaire l'étalonnage. 4. Si l'étalonnage échoue à nouveau, remplacer le produit par un nouveau.
  • Page 26 Type MS01 Réglageetutilisation Effectuer une procédure d'étalonnage en 2 points pour ajuster automatiquement la valeur d'offset et la valeur de la pente du capteur de pH. 1. Raccorder une pompe péristaltique dans le circuit d'arrivée de l'échantillon d'eau du système, tel que décrit dans la Fig. 3, chap. 8.10.1. Si les raccordements fluidiques ne sont pas effectués correctement, le produit et le système peuvent être endommagés car la pression dans le produit et le système est trop élevée. 2. S'assurer que le flux circule dans la bonne direction. 3. S'assurer que l'installation fluidique pour l'étalonnage est étanche. 4. Faire circuler de l'eau claire à travers le système pour rincer le produit. 5. Préparer deux solutions tampon avec des valeurs de pH compatibles avec tous les modules capteur du système. 6. Dans la vue "Maintenance" du capteur, taper assistant étalonnage ph 2 points 7. Étape 1/8 : faire circuler la solution tampon à travers le produit. 8. Taper 9. Étape 2/8 : taper entrez la valeur de la solution n°1 et saisir la valeur de pH de la solution tampon. 10. Taper pour valider. 11. Taper 12. Étape 3/8 : lorsque la mesure du pH est stable, taper 13. Faire circuler de l'eau claire à travers le système pour rincer le produit. 14. Étape 4/8 : faire circuler la deuxième solution tampon à travers le produit. 15. Taper 16. Étape 5/8 : taper entrez la valeur de la solution n°2 et saisir la valeur de pH de la solution...
  • Page 27 Type MS01 Réglageetutilisation 19. Étape 6/8 : lorsque la mesure du pH est stable, taper 20. Étape 7/8 : • si l'étalonnage a réussi, la valeur de la pente calculée et la valeur d'offset calculée sont affichées et la date du dernier étalonnage est mise à jour (voir chap. 8.10.7). Taper pour aller à l'étape 8/8. • si un message d'erreur s'affiche, consulter le Tab. 11. • si un message d'avertissement s'affiche, consulter le Tab. 12. 21. Étape 8/8 : valider ou annuler l'étalonnage. Tab. 11 : Message d'erreur à la fin de l'étalonnage en 2 points du capteur de pH message affiché Valeur d'étalonnage calculée hors limites d'erreur symbole affiché dans le nom unique de l'appareil du produit signification L'étalonnage du capteur a échoué car la valeur d'offset calculée et/ou la valeur de la pente calculée sont en dehors de la plage d'erreur.
  • Page 28 Type MS01 Réglageetutilisation Tab. 12 : Message d'avertissement à la fin de l'étalonnage en 2 points du capteur de pH français...
  • Page 29 Type MS01 Réglageetutilisation 8.10.5 ajustement de la valeur d'offset de la température La température mesurée par le capteur peut être corrigée avec une valeur d'offset. 1. Dans la vue "Maintenance" du capteur, taper température offset et saisir la valeur de l'offset de température dans l'unité de température affichée. 2. Pour changer les unités de température, aller dans la vue "Paramètre" du capteur, taper température unité souhaitée et choisir l'unité de température : la valeur d'offset de la température est automatiquement convertie. 8.10.6 Simulation de données Vérifier le bon fonctionnement (par exemple, s'assurer que les limites d'avertissement et/ou d'erreurs ont été saisies correctement) du produit et/ou du process en simulant des données. 1. Dans la vue "Maintenance" du capteur, taper simulation état et choisir "ON" pour activer la simulation. 2. Valider. 3. Pour simuler une valeur de pH, taper simulation ph et saisir la valeur de pH à simuler. 4. Pour simuler une valeur de température, taper simulation température et saisir la valeur de tem- pérature à simuler.
  • Page 30 Type MS01 Maintenanceetdépannage MainTenance eT dépannage consignes de sécurité avertissement risque de blessure dû à une maintenance non conforme. ▶ Ces travaux doivent être effectués uniquement par du personnel qualifié et habilité, disposant des outils appropriés. remarque risque d'endommager le produit dû à la source d'alimentation électrique • Éteindre et consigner la source d'alimentation électrique avant d'effectuer les travaux sur le système. nettoyage du produit danger risque de blessure dû à la nature du détergent. ▶ Respecter la réglementation en vigueur en matière de prévention des accidents et de sécurité relative à l‘utilisation de fluides aggressifs. Le produit peut être nettoyé avec un chiffon imbibé d‘eau (max. 40°C) ou d‘un détergent acide (avec max. 5% d'acide chlorhydrique). remplacer l'électrode de référence externe L'électrode de référence externe doit être remplacée si les limites d'erreurs d'étalonnage pour la valeur d'offset du capteur de pH sont dépassées. Procédure de remplacement de l'électrode de référence externe. 1. Ôter le module capteur de pH du système tel que décrit dans le manuel d'utilisation du système type 8905.
  • Page 31 Type MS01 Maintenanceetdépannage 3. Tirer le levier pour ôter l'électrode de référence externe. 4. Éliminer l'électrode de référence externe usée. Respecter les prescriptions nationales en matière d'élimination des déchets et de la protection environnementale. 5. Si nécessaire, nettoyer l'espace vide de l'électrode de référence avec un chiffon sec ou des tampons en coton. 6. Préparer la nouvelle électrode de référence. 7. Ôter avec précaution le capuchon protecteur car il contient du KCl. 8. S'assurer que le joint est bien sur la gorge de Capillaire l'électrode de référence externe. 9. Si nécessaire, ôter les dépôts solides du capillaire. 10. Humidifier le joint avec de l'eau. Dans le cas contraire, le joint peut s'endommager. Joint 11. Lever le levier de l'électrode de référence et le tourner d'un quart de tour vers la gauche. 12. Insérer entièrement la nouvelle électrode de réfé- rence externe. 13. Tourner le levier d'un quart de tour vers la droite et le baisser entièrement dans son logement. 14. Réinstaller le module capteur de pH dans le système tel que décrit dans le manuel d'utilisation du système type 8905.
  • Page 32 Type MS01 Maintenanceetdépannage dépannage si aucun message ne s'affiche couleur du voyant du produit signification Le produit/le système n'est pas sous tension. solution 1. Vérifier le câblage. 2. S'assurer que l'alimentation électrique est de 24 V DC. 3. Vérifier que la source d'alimentation électrique fonctionne correctement. dépannage si le voyant du produit est rouge ou orange Si le système génère un message d'erreur ou d'avertissement : • le voyant du système est rouge ou orange, • le voyant du produit est rouge ou orange, • le symbole ou apparait sur le nom unique de l'appareil du produit, dans la liste des appareils, • le symbole...
  • Page 33 Type MS01 Maintenanceetdépannage message affiché Courant de fuite trop élevé symbole affiché dans le nom unique de l'appareil du produit signification Le courant de fuite du capteur ISFET est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages avertissements (vue "Para- mètre" du capteur) : • le "flag d'activation" d'avertissement pour le seuil haut du courant de fuite est sélectionné, • et le seuil haut saisi pour le courant de fuite du capteur ISFET a été atteint. → solution Acquitter le message d'avertissement : le produit continue de fonctionner. → ou renvoyer le produit à Bürkert pour remplacer le capteur ISFET. → ou remplacer le produit par un nouveau. 9.5.2 Message "courant de fuite trop faible" message affiché Courant de fuite trop faible symbole affiché dans le nom unique de l'appareil du produit signification Le courant de fuite du capteur ISFET est hors limites.
  • Page 34 Type MS01 Maintenanceetdépannage 9.5.3 Message "Valeur ph trop élevée" message affiché Valeur pH trop élevée symbole affiché dans le nom unique de l'appareil du produit signification La valeur du pH de l'échantillon d'eau est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages erreurs (vue "Paramètre" du capteur) : • le "flag d'activation" d'erreur pour le seuil haut de la valeur de pH est sélectionné, • et le seuil haut saisi pour la valeur de pH a été atteint. → solution Vérifier le process. message affiché Valeur pH trop élevée symbole affiché dans le nom unique de l'appareil du produit signification La valeur du pH de l'échantillon d'eau est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages avertissements (vue "Para- mètre" du capteur) : • le "flag d'activation" d'avertissement pour le seuil haut de la valeur de pH est sélectionné, • et le seuil haut saisi pour la valeur de pH a été atteint.
  • Page 35 Type MS01 Maintenanceetdépannage message affiché Valeur pH trop faible symbole affiché dans le nom unique de l'appareil du produit signification La valeur du pH de l'échantillon d'eau est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages avertissements (vue "Para- mètre" du capteur) : • le "flag d'activation" d'avertissement pour le seuil bas de la valeur de pH est sélectionné, • et le seuil bas saisi pour la valeur de pH a été atteint. → solution Vérifier le process. 9.5.5 Message "Valeur Température trop élevée" message affiché Valeur température trop élevée symbole affiché dans le nom unique de l'appareil du produit signification La valeur de température de l'échantillon d'eau est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages erreurs (vue "Paramètre" du capteur) : • le "flag d'activation" d'erreur pour le seuil haut de la valeur de la tem- pérature de l'échantillon d'eau est sélectionné, • et la saisie du seuil haut pour la valeur de la température de l'échan-...
  • Page 36 Type MS01 Maintenanceetdépannage 9.5.6 Message "Valeur température trop faible" message affiché Valeur température trop faible symbole affiché dans le nom unique de l'appareil du produit signification La valeur de température de l'échantillon d'eau est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages erreurs (vue "Paramètre" du capteur) : • le "flag d'activation" d'erreur pour le seuil bas de la valeur de la tem- pérature de l'échantillon d'eau est sélectionné, • et la saisie du seuil bas pour la valeur de la température de l'échan- tillon d'eau a été atteinte. → solution Vérifier le process. message affiché Valeur température trop faible symbole affiché dans le nom unique de l'appareil du produit signification La valeur de température de l'échantillon d'eau est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages avertissements (vue "Para- mètre" du capteur) : • le "flag d'activation" d'avertissement pour le seuil bas de la valeur de la température de l'échantillon d'eau est sélectionné,...
  • Page 37 Type MS01 Maintenanceetdépannage 9.5.7 Message "impédance de référence trop élevée" message affiché Impédance de référence trop élevée symbole affiché dans le nom unique de l'appareil du produit signification L'impédance de l'électrode de référence est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages erreurs (vue "Paramètre" du capteur) : • le "flag d'activation" d'erreur pour le seuil haut de l'impédance de l'électrode de référence est sélectionné, • et le seuil haut saisi pour l'impédance de l'électrode de référence a été atteint. solution 1. Aller dans la vue "Diagnostic" du capteur pour lire la valeur d'impé- dance de l'électrode de référence. 2. S'assurer que le seuil haut concorde avec la valeur de la conductivité de l'échantillon d'eau. 3. Si nécessaire, remplacer l'électrode de référence externe. 4. Étalonner le capteur de pH si l'électrode de référence externe a été remplacée. message affiché Impédance de référence trop élevée symbole affiché dans le nom...
  • Page 38 Type MS01 Maintenanceetdépannage 9.5.8 Message "impédance de référence trop faible" message affiché Impédance de référence trop faible symbole affiché dans le nom unique de l'appareil du produit signification L'impédance de l'électrode de référence est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages erreurs (vue "Paramètre" du capteur) : • le "flag d'activation" d'erreur pour le seuil bas de l'impédance de l'électrode de référence est sélectionné, • et le seuil bas saisi pour l'impédance de l'électrode de référence a été atteint. → solution Désélectionner le "flag d'activation" d'erreur pour le seuil bas de l'impédance de l'électrode de référence. message affiché Impédance de référence trop faible symbole affiché dans le nom unique de l'appareil du produit signification L'impédance de l'électrode de référence est hors limites. Le message s'affiche lorsque les réglages suivants ont été faits dans déclencheurs de messages avertissements (vue "Para- mètre" du capteur) : • le "flag d'activation" d'avertissement pour le seuil bas de l'impédance...
  • Page 39 Type MS01 Piècesderechangeetaccessoires pièceS de rechange eT acceSSoireS attention risque de blessure et de dommage matériel dus à l'utilisation de pièces inadaptées. De mauvais accessoires et des pièces de remplacement inadaptées peuvent entraîner des blessures et endom- mager le produit et son environnement. ▶ N'utiliser que les accessoires et les pièces de rechange de la société Bürkert. accessoire référence de commande Solution tampon, pH = 5 566031 Solution tampon, pH = 7 418541 Solution tampon, pH = 8 sur demande Électrode de référence externe 566084 eMballage eT TranSporT remarque dommages dus au transport Le transport peut endommager un produit insuffisamment protégé. • Transporter le produit dans un emballage résistant aux chocs, à l'abri de l'humidité et des impuretés. • Ne pas exposer le produit à des températures pouvant entraîner le dépassement de la plage de température de stockage. • Protéger les interfaces électriques avec des bouchons de protection. STockage remarque un mauvais stockage peut endommager le produit.
  • Page 40 Type MS01 Piècesderechangeetaccessoires 12.2 pour stocker le produit plus de 4 jours et moins d'un mois 1. Rincer le produit avec de l'eau du robinet. 2. Ne pas purger le produit car cela va le dessécher. 3. Stocker le produit à température ambiante (environ 23 °C ±10 °C). 4. Stocker le produit dans un endroit sec et à l'abri de la poussière. 12.3 pour stocker le produit plus d'un mois 1. Ôter l'électrode de référence externe. 2. Rincer le produit avec de l'eau du robinet. 3. Purger le produit avec de l'air à une pression max. de 2 bar. 4. Stocker le produit à température ambiante (environ 23 °C ±10 °C).
  • Page 41 Type MS01  français...
  • Page 42 Type MS01  français...
