Type MS01 / MS02 / MS04
Service instructions -
Instructions de service après-vente
1907/00_EU-ML_00571250
Remplacement de la cellule de mesuRe du module capteuR
Suivre les étapes suivantes afin de remplacer la cellule pH du module capteur MS01, la cellule de chlore du
module capteur MS02 ou la cellule ORP du module capteur MS04.
Étape 1 : préparer tout l'équipement nécessaire
• un poste de travail propre et sec,
• du papier absorbant,
• une seringue avec une pointe ronde de 2 mm,
• une clé hexagonale de 2,5 mm,
• un bracelet de mise à la terre,
• un chiffon sec et propre ou un coton-tige,
• l'un des jeux de pièces de rechange suivants. Voir Tab. 1.
Tab. 1 :
Jeux de pièces de rechange
Jeu de pièces de rechange
• 1 cellule de mesure du pH
• 1 joint noir
• 1 élastomère en caoutchouc
• 1 cellule de mesure du chlore
• 1 joint noir
• 1 élastomère en caoutchouc
• 1 cellule de mesure ORP
• 1 joint noir
• 1 élastomère en caoutchouc
Étape 2 : démonter le module capteur du backplane
S'assurer de travailler dans un lieu sec et propre.
Avant de démonter le dernier module capteur du backplane, stopper la circulation de fluide dans ce dernier
pour éviter les coups de bélier dans le système.
We reserve the right to make technical changes without notice.
Sous réserve de modifications techniques.
Technische Änderungen vorbehalten.
© Bürkert SAS, 2019
3
2
2
Numéro d'article

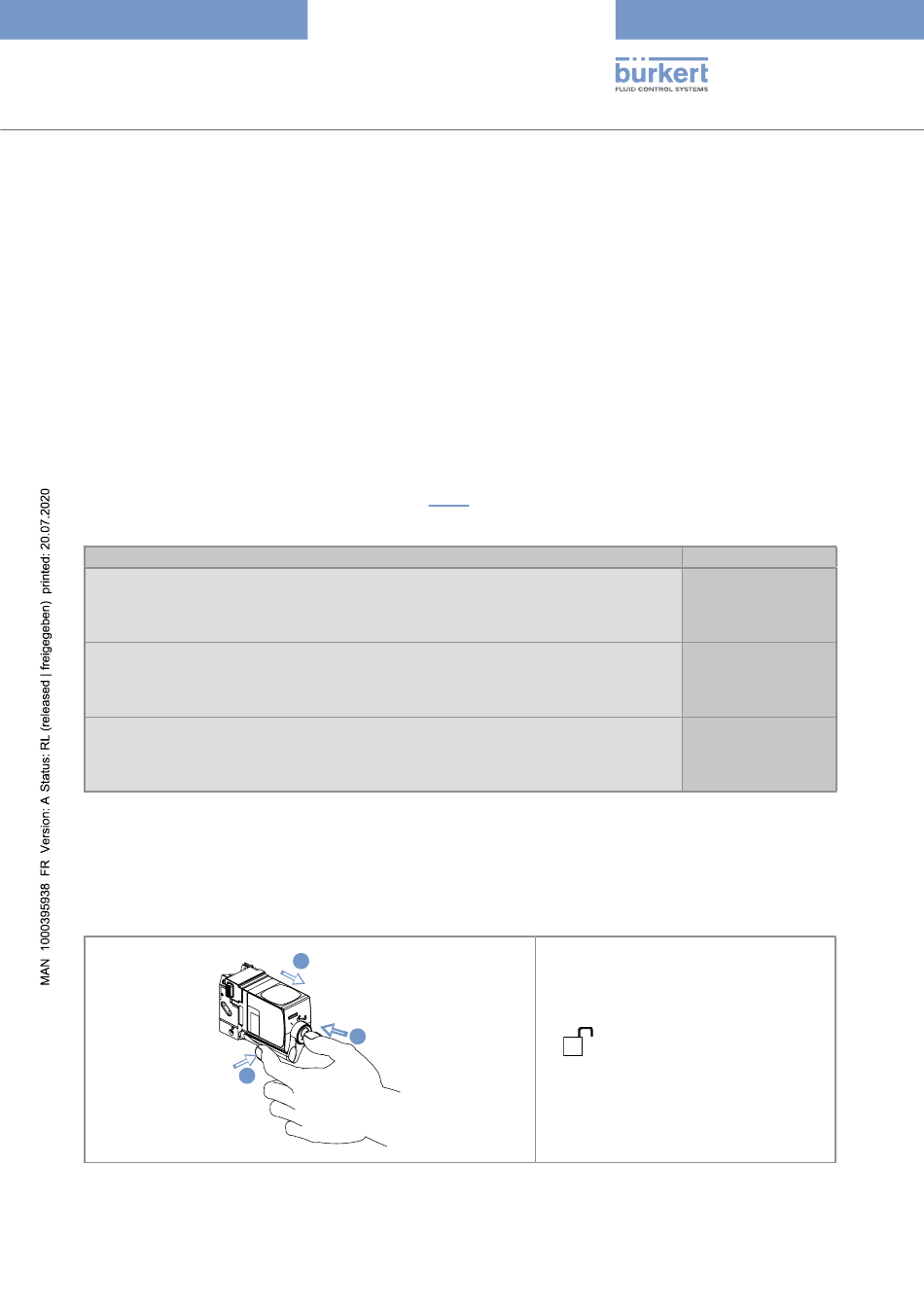

1. Préparer du papier absorbant.
2. Presser le bouton-poussoir du module
capteur et tourner le levier à baïonnette
vers la droite en position déverrouillée (
).
3. Tirer sur le module capteur pour le
démonter du backplane.
4. Placer le module capteur sur le papier
absorbant.
568038
568040
568039
