Positionneur électro-pneumatique TZIDC-120
pour FOUNDATION Fieldbus

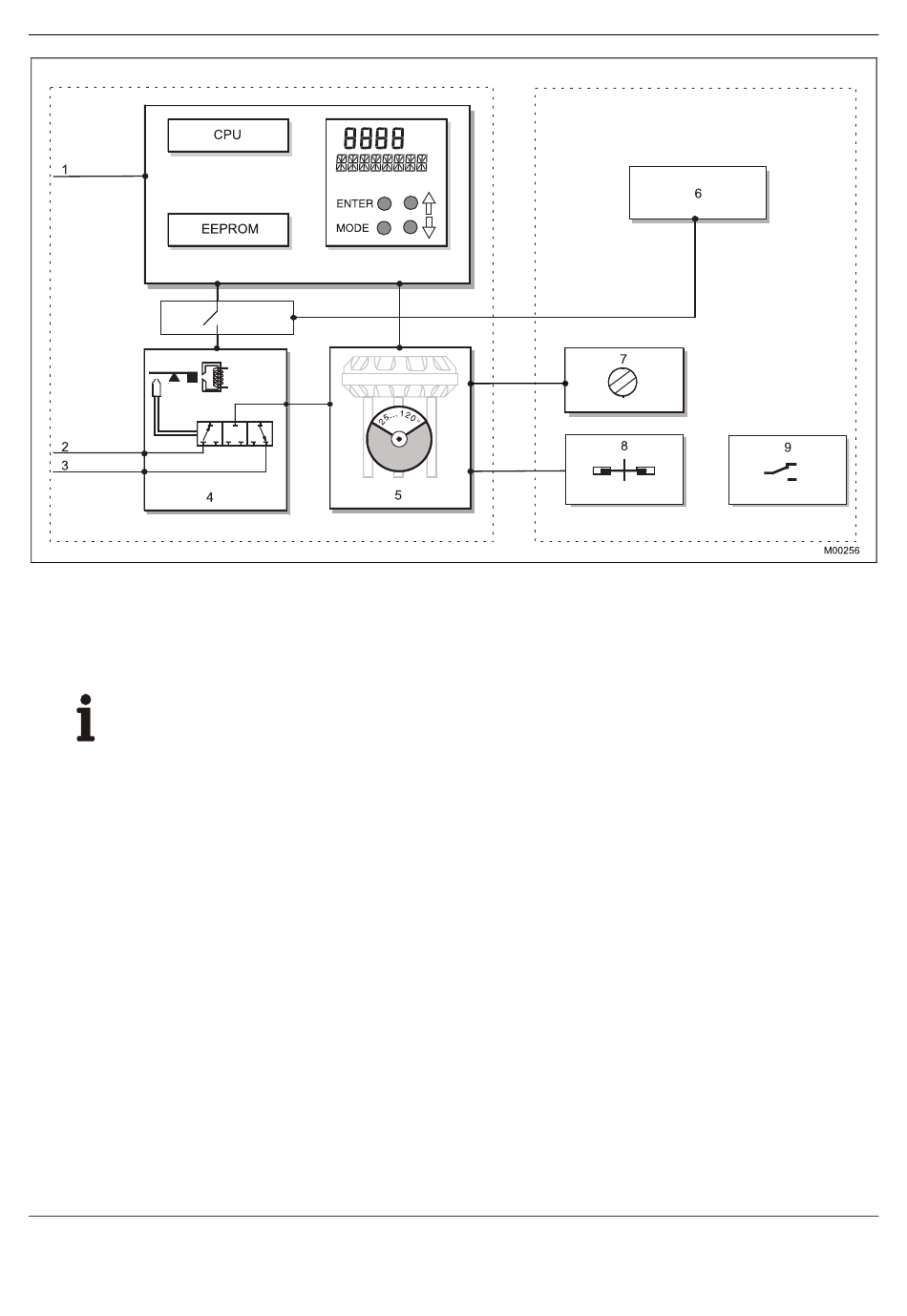

Fig. 1: Représentation schématique du TZIDC-120
Appareil de base
1 Raccord de bus
2 Air entrant, 1,4 ... 6 bars
3 Air d'évacuation
4 Module I/P avec vanne 3/3 voies
5 Capteur de course (en option jusqu'à angle de rotation 270°)

Important

Pour les extensions en option, on peut soit utiliser le "signal de retour mécanique avec commutateurs détecteurs de
proximité" (pos. 8) soit le "signal de retour mécanique avec microrupteur 24 V" (pos. 9).
Toutefois, dans les deux cas, "l'indicateur mécanique de position" (pos. 7) doit être installé.
4
Appareil de base Extensions en option
Extensions en option
6 Module enfichable pour la coupure de sécurité (purge forcée)
7 Indicateur mécanique de position
8 Signal de retour mécanique avec commutateurs détecteurs de
proximité
9 Signal de retour mécanique avec microrupteur 24 V
