Fiche technique 10/18-0.22-FR Rev. H

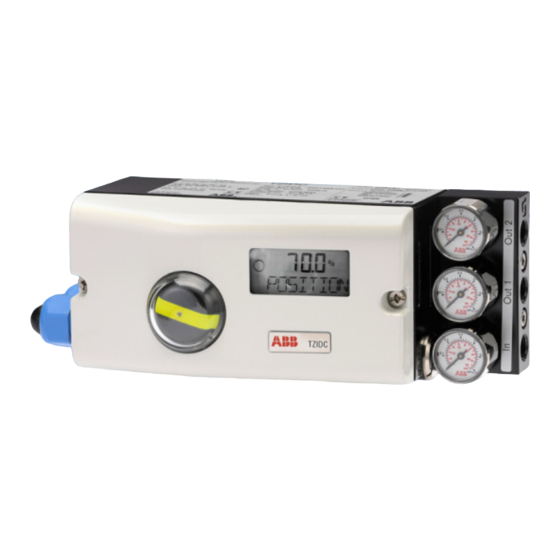

TZIDC
Positionneur électro-pneumatique
Compact, fiable et flexible
Protocole HART
Pour technique à deux fils 4 ... 20 mA
Faibles coûts d'utilisation
Design compact
Technique éprouvée
Robuste et resistant
Sommaire
Large plage de températures
— -40 ... 85 °C (-40 ... 185 °F)
Mise en service des plus simples via philosophie de
commande à "simple bouton-poussoir"
Indicateur mécanique de position
Homologation de protection ATEX, FM, CSA, GOST et
IECEx
Pour circuits de sécurité SIL2

Publicité

Table des Matières
loading

Manuels Connexes pour ABB TZIDC

Sommaire des Matières pour ABB TZIDC

  • Page 1 Fiche technique 10/18-0.22-FR Rev. H TZIDC Positionneur électro-pneumatique Compact, fiable et flexible Protocole HART Large plage de températures — -40 ... 85 °C (-40 ... 185 °F) Pour technique à deux fils 4 ... 20 mA Mise en service des plus simples via philosophie de Faibles coûts d'utilisation...

  • Page 2: Table Des Matières

    Caractéristiques techniques Ex importantes ....................14 ATEX ................................14 IEC Ex ................................15 Raccordements électriques ..........................17 TZIDC avec capteur de course séparé (Remote Sensor)................18 TZIDC avec capteur de course séparé externe (Remote Sensor) ..............19 Dimensions ................................20 Informations de commande..........................23 Accessoires ..............................25 Fiche technique Positionneur électro-pneumatique...

  • Page 3: Brève Description

    Des fonctions supplémentaires peuvent aisément être ajoutées à la 1.1.1 Fonction de sécurité "purge" version de base du TZIDC. Des modules optionnels de signal de retour de position analogique et numérique ou de fonction de coupure En cas de panne de l'alimentation électrique, la sortie 1 du peuvent être montés.
  • Page 4 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA Appareil de base Extensions en option Fig. 1: Représentation schématique du TZIDC Appareil de base Extensions en option 1 Connecteur LKS 9 Module embrochable signal de retour analogique (4 … 20 mA) 2...

  • Page 5: Versions De Montage

    Montage normalisé sur entraînements Montage intégré sur vannes de réglage linéaires pneumatiques Le positionneur TZIDC en version avec système pneumatique simple action se prête en option au montage intégré. Cette version de montage est conçue pour le montage normalisé Les taraudages nécessaires se trouvent alors sur la face arrière de conforme DIN / IEC 534 (montage sur le côté...
  • Page 6 Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA M00233 Fig. 2: Variantes de montage 1 Montage sur entraînements linéaires selon DIN / IEC 534 3 Montage intégré sur vannes de réglage 2 Montage sur entraînements pivotants conformes VDI / VDE 3845 4...

  • Page 7: Fonctionnement

    Généralités Entrée numérique Pour l'entrée numérique, vous pouvez sélectionner l'une des fonctions La régulation de position commandée par microprocesseur du TZIDC de protection suivantes. Le choix s'effectuant par l'intermédiaire du permet d'obtenir d'excellents résultats. L'appareil se démarque par panneau de commande ou du programme de paramétrage.

  • Page 8: Paramètres De Diagnostic

    Passage d'une colonne à deux colonnes Passage d'une colonne à deux colonnes °C conf ENTER MODE M00234 M00235 Fig. 3: TZIDC ouvert avec vue sur le panneau de commande Fig. 4: Éléments de commande et d'affichage du TZIDC Passage d'une colonne à deux colonnes...

  • Page 9: Communication

    RS-232) 2 Adaptateur LKS L'adaptateur LKS permet une liaison simple entre le PC et le TZIDC, p. ex. en atelier ou lors de la mise en service. Les signaux au niveau de la sortie série du PC sont convertis par l'intermédiaire d'un convertisseur d'interface RS232 en Niveau de...

  • Page 10: Caractéristiques Techniques

    Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA Caractéristiques techniques Passage d'une colonne à deux colonnes Alimentation en air Entrée Air pour instruments Sans huile, sans eau et sans Signal de réglage (technique à 2 fils) poussières selon DIN / ISO 8573-1.

  • Page 11: Contraintes Climatiques

    En cas d'utilisation de -25 … 85 °C (-13 ... 185 °F) Le positionneur TZIDC / TZIDC-200 et le module de coupure commutateurs détecteurs de d'urgence pour le positionneur sont conformes aux exigences en proximité SJ2-S1N (NO) : matière de :...

  • Page 12: 5.10 Options

    En cas d'utilisation du commutateur détecteur de proximité Tension d'alimentation 5 ... 11 V CC SJ2_S1N (NO) , le positionneur TZIDC ne peut être utilisé que dans la plage de température ambiante comprise entre Courant de signal < 1,2 mA État de commutation logique «...

  • Page 13: 5.11 Accessoires

    Adaptateur PC pour la communication Adaptateur LKS pour embrochage sur le TZIDC Modem FSK pour communication HART Programme de commande pour la commande et le paramétrage via PC DAT200 Asset Vision Basic avec DTM pour TZIDC sur CD-ROM Passage d'une colonne à deux colonnes...

  • Page 14: Caractéristiques Techniques Ex Importantes

    Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA Caractéristiques techniques Ex importantes Passage d'une colonne à deux colonnes ATEX Données électriques Identification : II 2 G Ex ia IIC T6 resp. T4 Gb En mode de protection Sécurité...

  • Page 15: Iecex

    U = 12 … 24 V CC ; 4 mA permissible ambient temperature range is -40 ... 35 °C. (borne +81 / -82) Electrical data for type TZIDC with marking Ex ia IIC resp. Sortie contact U = 11 V CC...
  • Page 16 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA Optionally the following modules are allowed to be used: Electrical data for type TZIDC with marking Ex nA IIC T6 resp. In type of protection "Intrinsic Safety" T4 Gc (Ex ia IIC resp. Ex ib IIC) only for the...

  • Page 17: Raccordements Électriques

    Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA Raccordements électriques Fig. 7: Position des raccordements électriques 1 Module pour le signal de retour analogique 5 Signal de retour numérique, soit commutateurs détecteurs de 2 Module pour le signal de retour numérique ou le proximité...

  • Page 18: Tzidc Avec Capteur De Course Séparé (Remote Sensor)

    TZIDC avec capteur de course séparé (Remote Sensor) Dans la version TZIDC avec Remote Sensor, une unité parfaitement coordonnée est livrée avec deux boîtiers. Le boîtier 1 (Control Unit) contient les circuits électroniques et le système pneumatique ainsi qu'éventuellement, les options suivantes : •...

  • Page 19: Tzidc Avec Capteur De Course Séparé Externe (Remote Sensor)

    Message en retour numérique de course • Module de coupure Le TZIDC pour Remote Sensor peut être connecté à un capteur de position quelconque (4 kΩ … 80 kΩ). La longueur maximale du câble est de 10 m. M10789 Fig. 10 : TZIDC pour Remote Sensor 1...

  • Page 20: Dimensions

    Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA Dimensions Toutes dimensions en mm (inch) Ø 8 (0.31) h9 Output: Ausgang: single einfachwirkend double doppeltwirkend Positioner Made in Germany Made in Germany TZID-C TZID-C Loss of electr. supply: Loss of electr.
  • Page 21 Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA 10 (0.39) 92 (3.62) 9 (0.35) 14 (0.55) 3 (0.12) 29 (1.14) M00244 Fig. 13: Vue de côté (de gauche à droitex) Raccords pneumatiques, NPT 1/4"-18 oder G1/4"...
  • Page 22 Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA 120 (4.72) 40 (1.57) TZID-C M00246 Fig. 15: Positionneur TZIDC avec bloc manomètre et régulateur de filtre rapportés...

  • Page 23: Informations De Commande

    N° de Numéro de commande principal suppl. Variante 1 - 6 Régulateur de position électropneumatique TZIDC, intelligent, V18345 paramétrable avec afficheur et panneau de commande Boîtier/montage Boîtier en aluminium, peint, à monter sur entraînements de poussée selon DIN/IEC 534/NAMUR ou sur entraînements pivotants selon VDI/VDE 3845 Boîtier en aluminium, peint, avec indicateur de position mécanique à...
  • Page 24 N° de Numéro de commande principal suppl. Variante 1 - 6 Régulateur de position électropneumatique TZIDC, intelligent, V18345 paramétrable avec afficheur et panneau de commande Extension en option avec module embrochable pour signal de retour analogique / numérique Sans Module embrochable pour signal de retour analogique, plage de signaux 4 ... 20 mA, technique à...

  • Page 25: Accessoires

    7959361 Régulateur de filtre Régulateur de filtre TZIDC en laiton, raccords filetés G 1/4, avec matériel de montage sur le bloc manomètre 7959119 Régulateur de filtre TZIDC en laiton, raccords filetés 1/4-18 NPT, avec matériel de montage sur le bloc manomètre...
  • Page 26 Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA Notes...
  • Page 27 Positionneur électro-pneumatique TZIDC 10/18-0.22-FR pour technique à deux fils 4 ... 20 mA Notes...
  • Page 28 3 avenue du Canada - Immeuble Athos de ce document sans préavis. En ce qui concerne Les Ulis les commandes, les caractéristiques spéciales convenues prévalent. ABB ne saura en aucun cas F-91978 COURTABOEUF Cedex être tenu pour responsable des erreurs potentielles FRANCE ou de l'absence d'informations constatées dans ce...
