ASSEMBLAGE - SYSTÈME D'INCORPORATION DE LIQUIDE
ÉTAPE 14

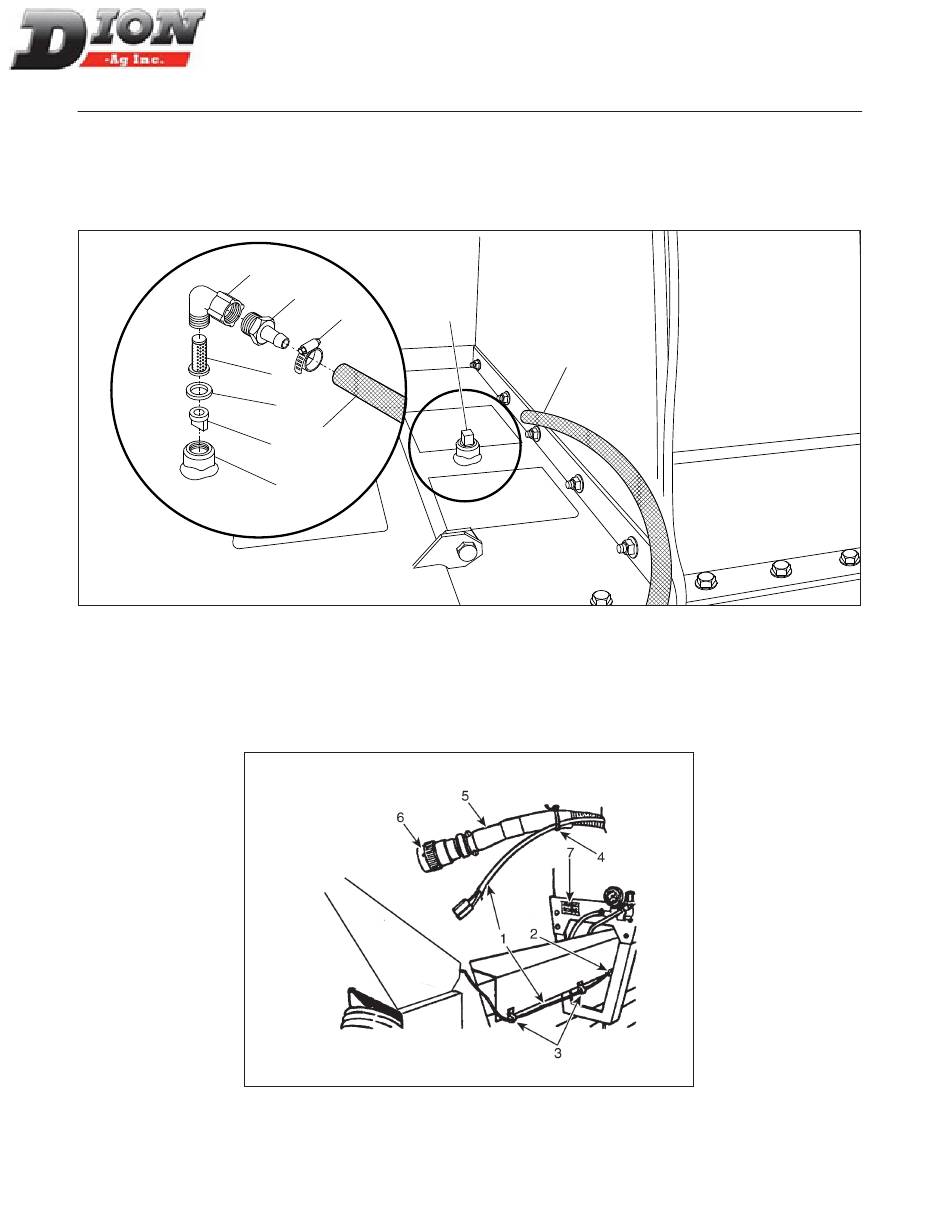

Retirer le bouchon (item 1). Insérer la buse (item 2) en alignant la forme rectangulaire de la buse avec celle dans
la plaque à l'intérieur de l'adaptateur (item 3). Insérer la rondelle de caoutchouc (item 4) et le filtre (item 5). Visser
le coude (item 6) en l'alignant avec le boyau (item 7). Visser l'adaptateur (item 8), insérer le boyau (item 7) avec
un serre-boyau (item 9) et serrer.
Figure 42 Raccordement du boyau d'alimentation à la Fourragère
ÉTAPE 15
Raccorder le fil électrique (item 1) avec celui du moteur (item 2) et l'attacher sur le garde de la Fourragère avec
deux (2) pince-fils (item 3). Utiliser les boulons du garde. Attacher le fil avec des attaches en nylon (item 4) sur le
câble électrique (item 5) de la Fourragère jusqu'au branchement principal (item 6). Coller le décalque (item 7).
46
6
8
9
5
4
7
2
3
Manuel No. F4117E987F V1.1
1
7
Figure 43
