4 L'adaptateur de commande externe (DTA104A61/62) peut être
utilisé pour ordonner une opération spécifique avec une entrée
externe provenant d'une commande centrale. Des instructions
(groupe ou individuelle) peuvent être données pour un fonctionne-
ment silencieux ou à consommation de courant réduite.
5 En ce qui concerne les unités RELQ-T, il est également possible
d'effectuer plusieurs réglages de mise en service sur place par
l'entremise d'une interface d'ordinateur. Pour ce faire, l'option
999482P3 est requise. Il s'agit d'un câble spécifique permettant
de communiquer avec l'unité extérieure. Il est possible d'obtenir le
logiciel de programmation d'interface d'utilisateur auprès de votre
vendeur Daikin local.
INFORMATION
Reportez-vous aux données techniques pour les derniers noms des
options.
1 .3 . Plage de capacité intérieure
1 .3 . 1 .

Rapport de combinaison

Rapport de combinaison = Indice de capacité totale des unités
intérieures / Indice de capacité totale des unités extérieures
Rapport de combinaison min.
Type Types d'unités extérieures connectées
Type RELQ-T
Unités extérieures
simples
Unités extérieures
doubles
Rapport de combinaison max.
Types d'unités intérieures connectées
Type
Lors de l'utilisation
des seuls FXDQ,
FXMQ-P, FXAQ
Unités extérieures
simples
200% (*1)
Unités extérieures
doubles
*1. Si la capacité opérationnelle des unités intérieures est supérieure
à 130 %, le fonctionnement à faible débit d'air est imposé à toutes
les unités intérieures.
1 .3 .2 . Combinaisons d'unités extérieures
La capacité totale des unités intérieures doit être dans la plage spé-
cifiée.
Type RELQ-T
<Unité extérieure>
RELQ72TATJ*/TAYD*/TAYC*
RELQ96TATJ*/TAYD*/TAYC*
RELQ120TATJ*/TAYD*/TAYC*
RELQ144TATJ*/TAYD*/TAYC*
RELQ192TATJ*/TAYD*/TAYC*
RELQ240TATJ*/TAYD*/TAYC*
REMARQUE
Une capacité excédant le tableau ci-dessus peut être sélectionnée,
mais cela aura un impact sur la capacité de chauffage et de refroi-
dissement. Pour plus d'informations, reportez-vous aux données
techniques.
3
70%
Lors de l'utilisation
du seul FXTQ-
Tous les autres
PA, (CXTQ), ou
modèles
d'au moins un
FXFQ07/09
200% (*1)
130%
160% (*1)
<Indice de capacité totale des
unités intérieures>
. . . . . . . . . . . . . . . . . . . . . 51-93
. . . . . . . . . . . . . . . . . . . . . 68-124
. . . . . . . . . . . . . . . . . . . . . 84-156
. . . . . . . . . . . . . . . . . . . . . 101-187
. . . . . . . . . . . . . . . . . . . . . 135-249
. . . . . . . . . . . . . . . . . . . . . 168-312
1 .4 . Portée du manuel
Ce manuel décrit les procédures de manipulation, d'installation et
de raccordement des unités extérieures des séries VRV Aurora. Ce
manuel a été préparé pour assurer une maintenance appropriée de
l'unité et il constitue une aide précieuse en cas de problème.
INFORMATION
L'installation d'une/des unité(s) intérieure(s) est décrite dans le ma-
nuel d'installation des unités intérieures accompagnant l'/les unité(s).

2 . Accessoires

2 . 1 . Accessoires fournis avec cette unité

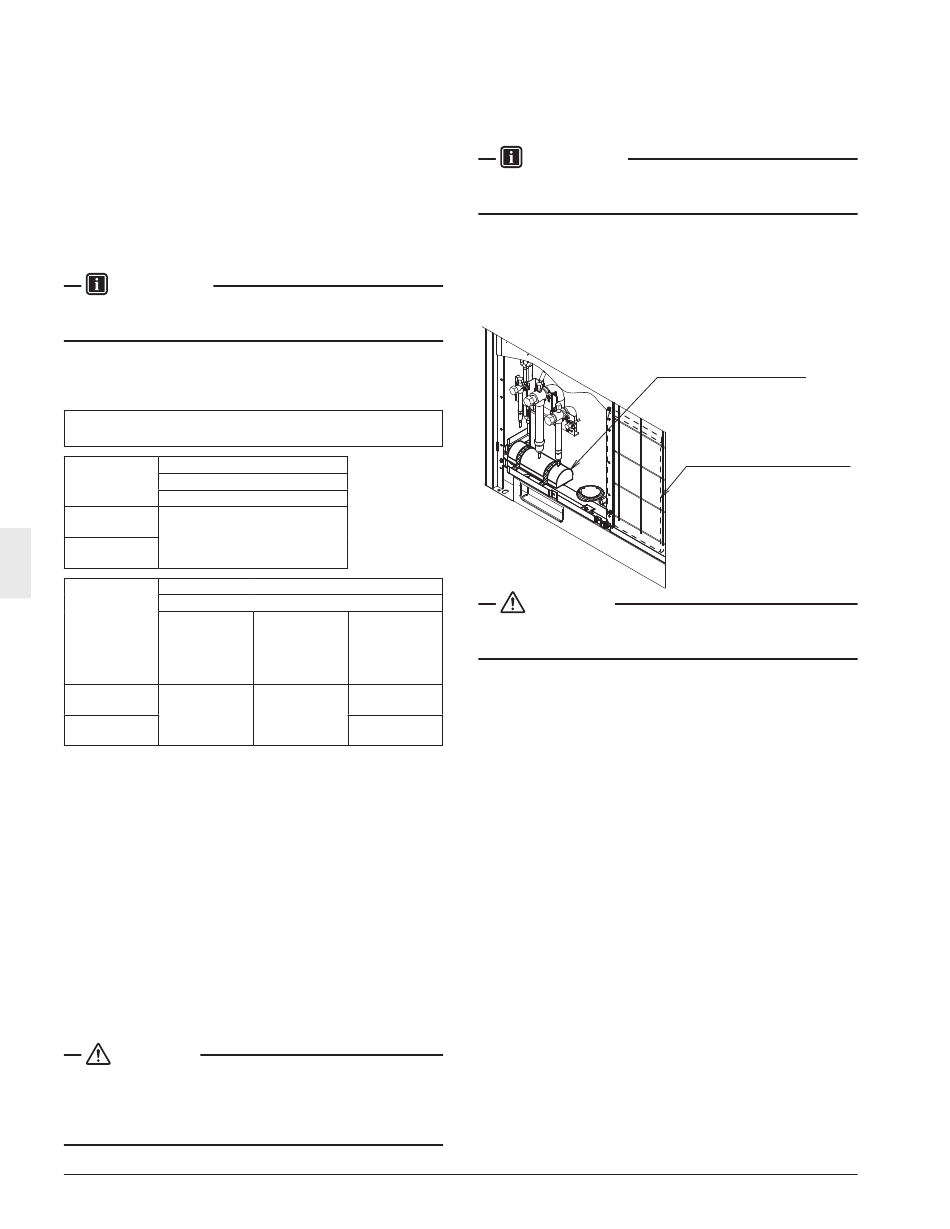

Vérifiez que les accessoires suivants sont inclus. L'emplacement de
rangement des accessoires est montré dans la figure ci-dessous.
Ensemble d'accessoires
(tuyauterie)
REMARQUE
Ne jetez aucun des accessoires avant que l'installation ne soit termi-
née. IIs sont nécessaires pour les travaux d'installation.
Ensemble d'accessoires (guide de
fonctionnement et mode d'emploi)
3P477778-1J Français
