Montage de la rainureuse à galets mixte
o
n 975 sur système d'entraînement
RIDGID 300
1. Lorsque le système d'entraînement utilisé est déjà
équipé d'un chariot ou autres accessoires, déposez-
les. Vérifiez que les supports tubulaires du système
d'entraînement sont complètement déployés et ver-
rouillés.
2. Positionnez les supports tubulaires de la rainureuse
sur les supports tubulaires du système d'entraînement
et, à l'extrémité de l'arbre d'entraînement de la rain-
ureuse, dans le mandrin de l'appareil. Serrez le man-
drin du système d'entraînement sur les plats de
l'ar bre en vérifiant le centrage de l'arbre dans le
mandrin. Tournez le volant de serrage du mandrin
rapide sèchement à gauche à plusieurs reprises
pour assurer la retenue de l'arbre d'entraînement
(Figure 3) .

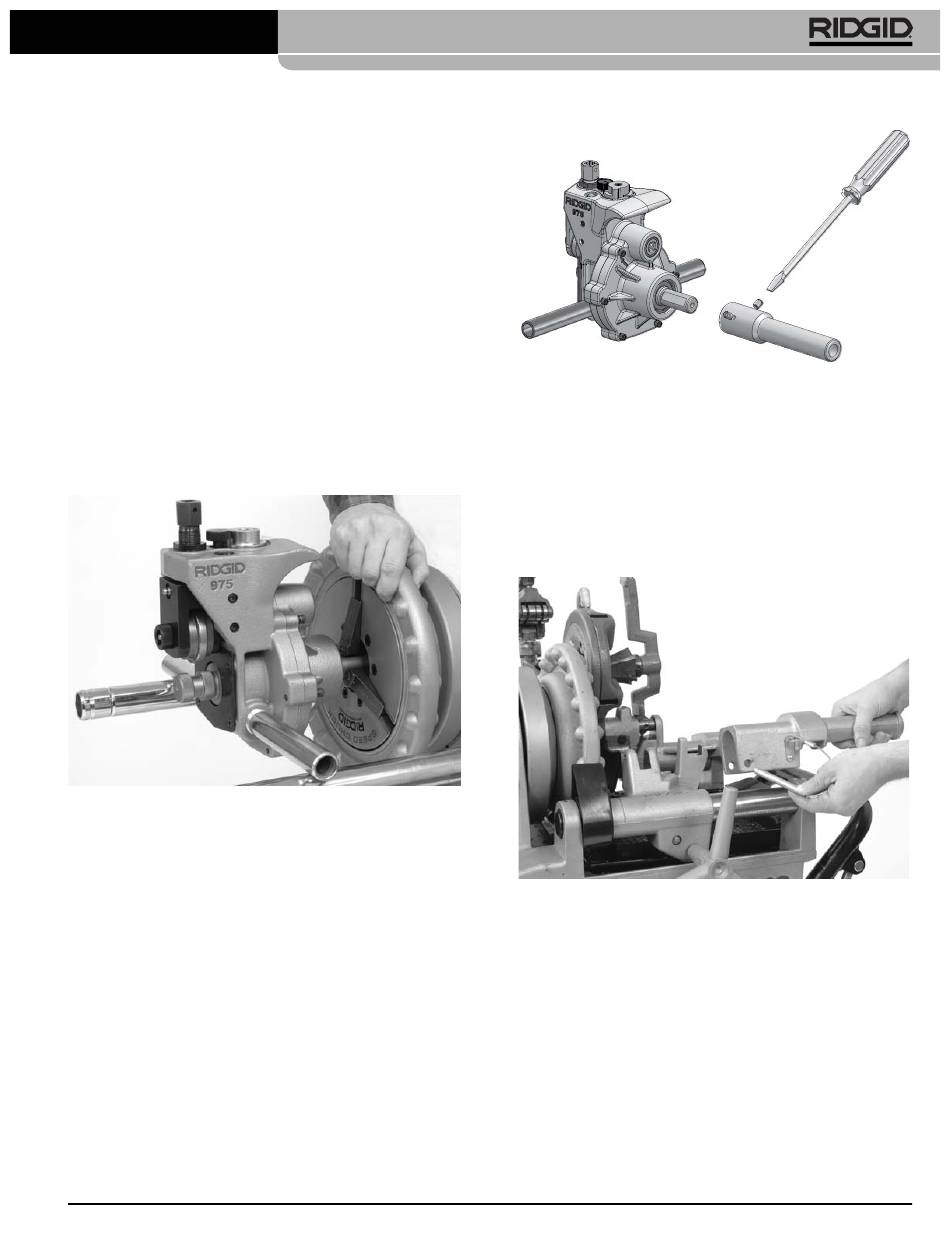

Figure 3 – Montage de la rainureuse à galets mixte nº 975
sur mandrin de système d'entraînement nº 300.
Montage de la rainureuse mixte n
sur fileteuse RIDGID Compact
L'entraînement de la rainureuse par fileteuse 300 Com pact
nécessite l'utilisation d'un adaptateur spécial (réf. 67662).
Cet adaptateur assure l'alignement de la 975 vis-à-vis de
la fileteuse et son trépied, permettant ainsi le rainurage de
gamme entière des tuyaux prévus. Afin d'éviter les risques
de renversement ou autres accidents, ne jamais tenter
d'utiliser la rainureuse 975 avec d'autres types de file-
teuse.
1. Montez l'adaptateur sur l'arbre d'entraînement de la
rainureuse (Figure 4) en serrant à fond ses vis de
blocage sur les plats de l'arbre de la rainureuse.
Rainureuse à galets mixte modèle 975
Figure 4 – Montage de l'adaptateur d'arbre d'entraînement
2. Amenez le chariot de la fileteuse 300 Compact aussi
près que possible du mandrin de l'appareil. Relevez
le coupe-tubes, l'alésoir et la tête de filière de l'appareil
pour les dégager. Positionnez le cône de l'alésoir
dans la tête de filière.
3. Positionnez l'adaptateur sur les rails de la 300
Compact, puis verrouillez-le en place à l'aide de la
broche attachée.
o
975
Figure 5 – Montage de l'adaptateur
4. Posez les tubulures de la 975 sur celles de l'adapta -
teur en positionnant la rallonge de l'arbre d'en -
traînement dans le mandrin de l'appareil. Fermez et
serrez le mandrin de l'appareil sur la rallonge de
l'arbre d'entraînement. Assurez-vous que l'arbre
d'entraînement est bien centré dans le mandrin.
Tournez le volant du mandrin rapide sèchement à
gauche à plusieurs reprises pour assurer que l'arbre
d'entraînement est bien tenu.
