Introduction

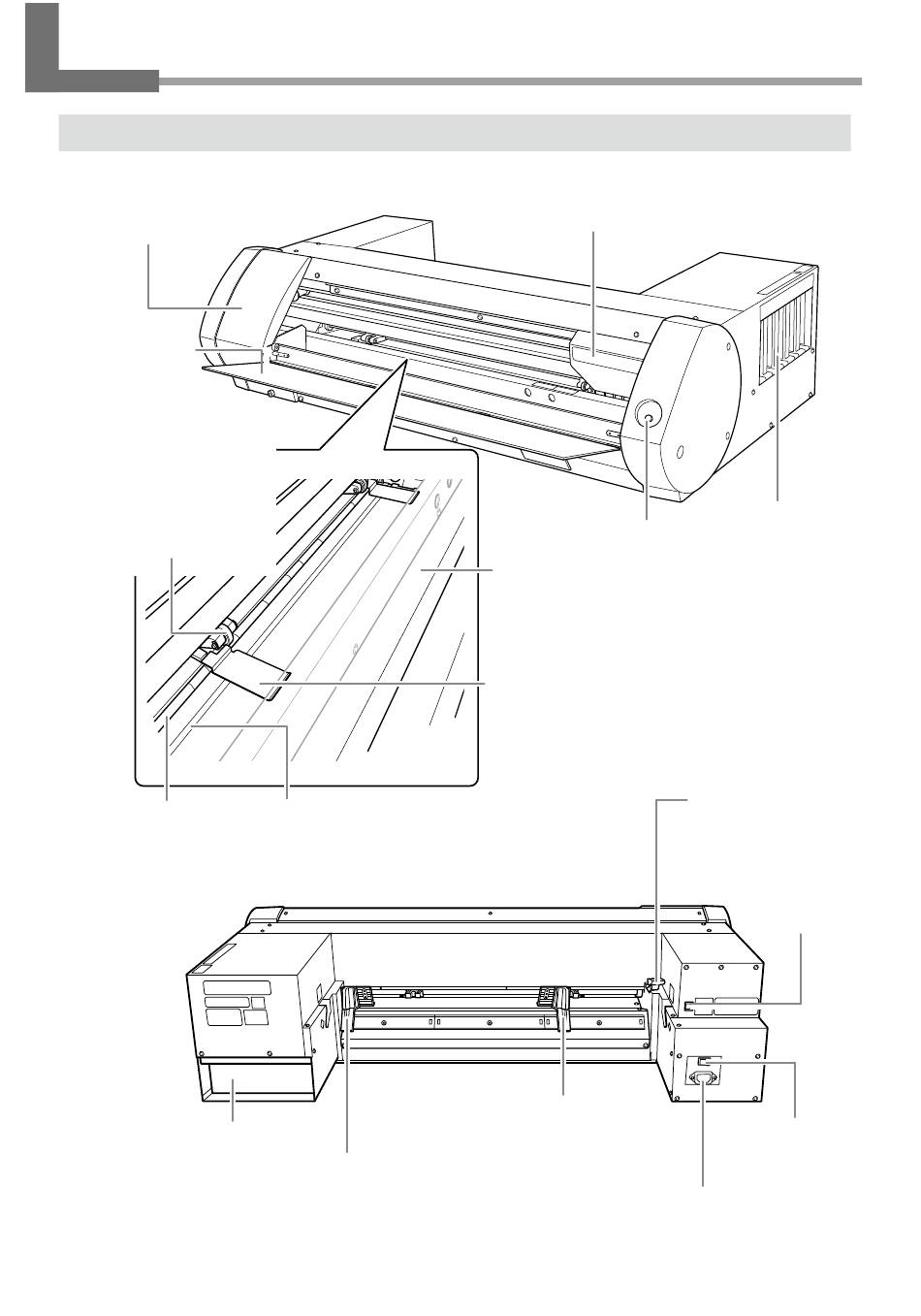

Nom des pièces
Couvercle d'entretien
Retirez-le pour nettoyer manuel-
lement les têtes d'impression.

page 74
Couvercle avant
Ouvrez le couvercle
pour charger le support.
En règle générale, ce cou-
vercle doit rester fermé.
Rouleau de maintien
Tirez le levier de chargement
vers l'avant de la machine
pour maintenir le support.
Le rouleau de maintien droit
est en place.
Rouleaux d'entraînement
Ces rouleaux font avancer le
support vers l'avant de la ma-
chine.
Cartouche de liquide vidangé
Guide de support droit
Utilisez ce guide quand vous installez
un support. Ce guide se trouve à droite
quand vous êtes devant l'imprimante.
4
Chapitre 1 Bases
Garde de la lame
Protège la pointe de
la lame durant la dé-
coupe.
Chariot d'impression
Il contient les têtes d'im-
pression.
Bouton.POWER
Cylindre
Il permet le transport du support.
Un chauffage d'impression aide à
fixer l'encre.
Pinces de support
Elles empêchent le support
de se dégager et évitent
que les rugosités du bord du
support ne touchent les têtes
d'impression.
Guide de support gauche
Utilisez ce guide quand vous
installez un support. Ce guide
se trouve à gauche quand vous
êtes devant l'imprimante.
Logements des
cartouches
Emplacement des
cartouches d'encre
Levier de chargement
Actionnez ce levier pour
charger un support.
Prise USB
Interrupteur d'ali-
mentation principale
Prise du cordon d'ali-
mentation
