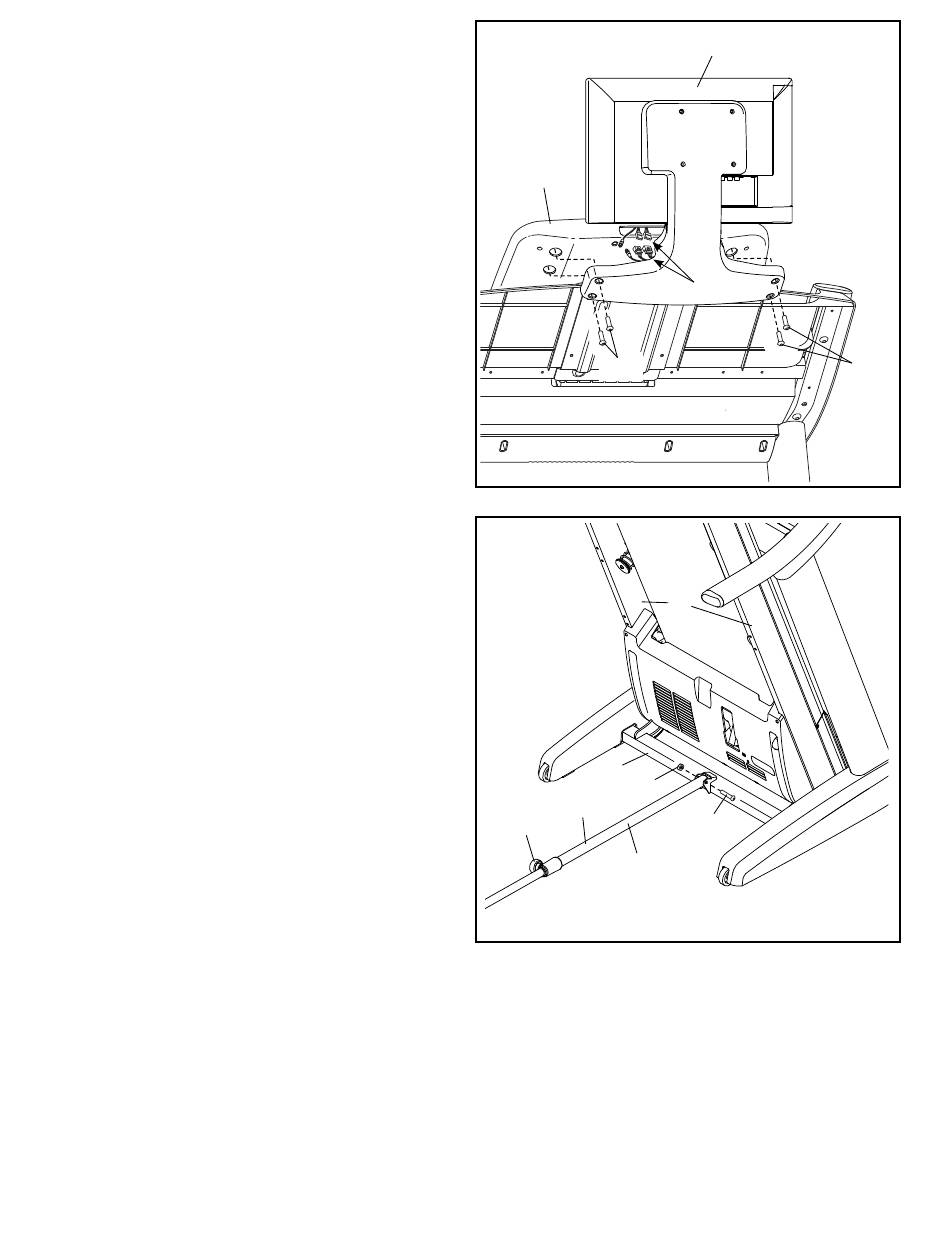

7. Tenez l'assemblage télé près de l'assemblage de
la console, puis reliez les fils. Enfoncez l'excé-
dent des fils dans le support de l'assemblage
télé.
Attachez l'assemblage télé au dos de l'assem-
blage de la console à l'aide de quatre Vis 1/4" x
1 1/4" (7). Veillez à ne coincer aucun des fils.
Engagez chacune des quatre Vis avant de les
serrer.
8. Élevez le Cadre (66) jusqu'à la position indiquée.
Demandez à une autre personne de tenir le
Cadre jusqu'à la fin de l'étape 9.
Orientez le Loquet de Rangement (68) de sorte
à situer le gros cylindre et le bouton du loquet
dans les positions indiquées.
Attachez l'extrémité inférieure du Loquet de
Rangement (68) au Montant (93) à l'aide d'un
Boulon 3/8" x 2" (8) et d'un Écrou 3/8" (10).
7
Assemblage
de la
Console
7
8
93
10
Bouton
68
du Loquet
Gros
Cylindre
13
Assemblage Télé
Fils
66
8
7
