NordicTrack Commercial 2450 Manuel De L'utilisateur page 12

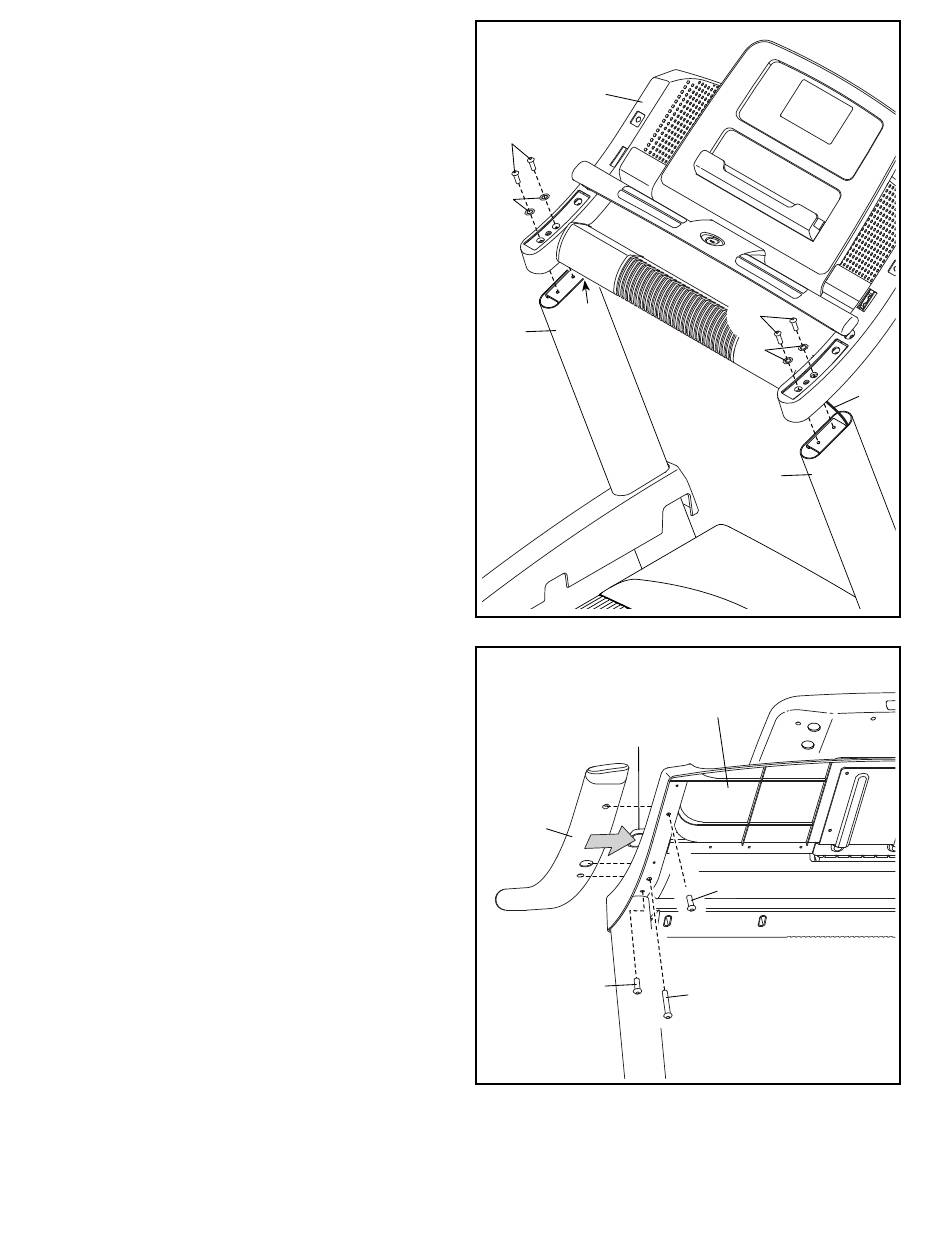

5. Introduisez les fils et le câble dans le Montant
(93) tout en déposant l'assemblage de la
console sur le Montant. Prenez soin de ne pas
coincer le Fil du Montant (88) ou le Câble
Coaxial (114).
Attachez l'assemblage de la console à l'aide de
quatre Vis 5/16" x 1 1/2" (3) et quatre Rondelles
Étoiées 5/16" (9). Engagez chacune des
quatre Vis avant de les serrer.
6. Identifiez la Rampe Droite (86). Faites glisser la
Rampe Droite entre l'assemblage de la console
et l'assemblage du détecteur cardiaque.
Attachez la Rampe Droite (86) à l'aide de deux
Vis 5/16" x 2" (4) et d'une Vis 5/16" x 3 3/4" (5)
tel qu'illustré. Engagez chacune des trois Vis
avant de les serrer.
Attachez la Rampe Gauche (non illustrée) à
l'assemblage de la console tel qu'il est décrit
plus haut.
5
Assemblage
de la Console
3
9
114
93
6
Assemblage du
Détecteur Cardiaque
86
4
12
3
9
93
Assemblage
de la
Console
4
5
88
