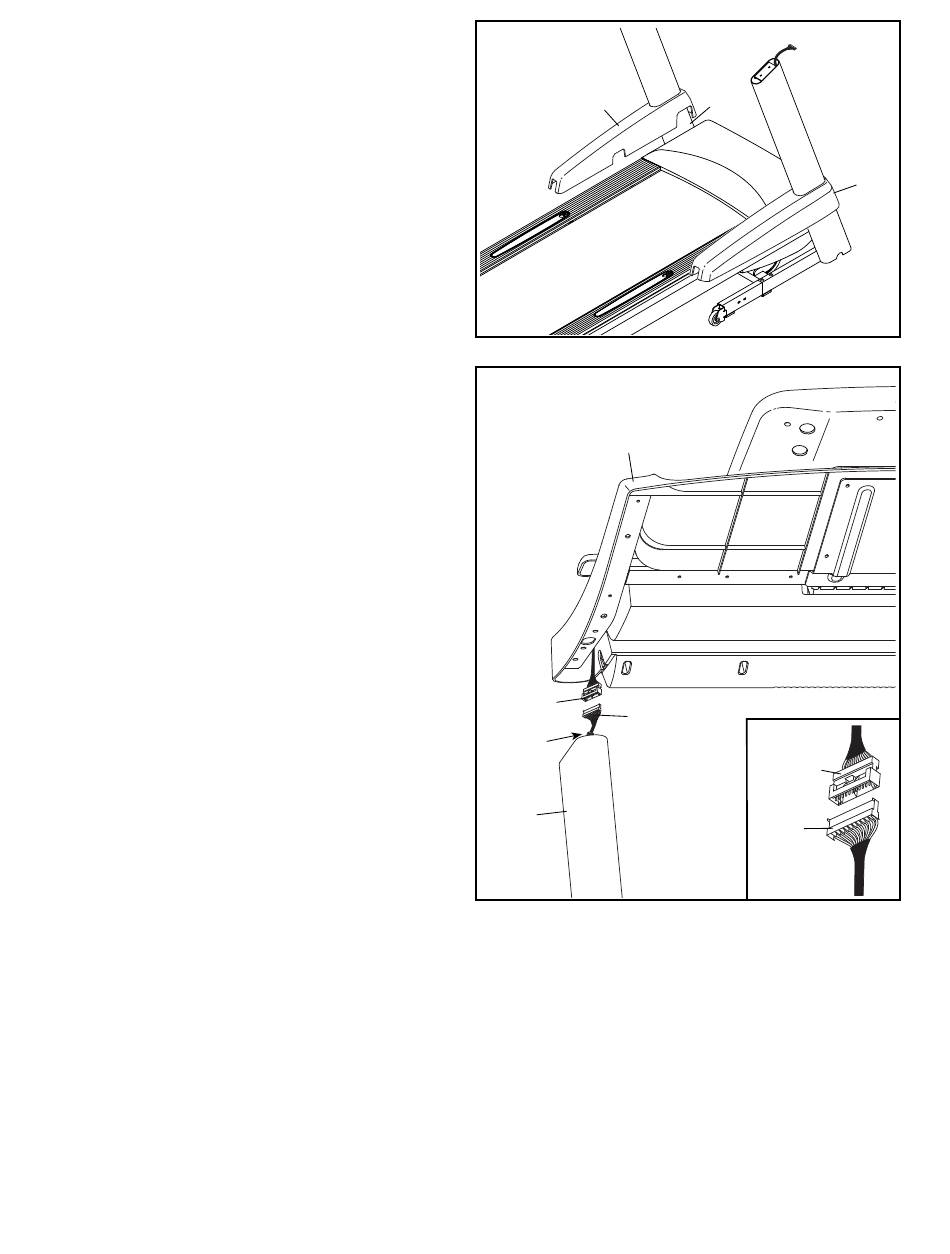

3. Identifiez les Boîtiers Gauche et Droit de la Base
(90, 97).
Enfoncez le Boîtier Gauche de la Base (90) sur
le Montant (93) gauche. Enfoncez le Boîtier Droit
de la Base (97) sur le Montant (93) droit.
Ensuite, rabattez les Boîtiers Gauche et Droit de
la Base (90, 97) jusqu'à ce qu'ils s'emboîtent en
place.
4. Avec l'aide d'une autre personne, tenez l'assem-
blage de la console près du Montant (93) droit.
Reliez le Fil du Montant (88) au fil de la console.
Reportez-vous au schéma encadré. Les
connecteurs doivent glisser aisément l'un
dans l'autre de façon à s'emboîter. Si tel n'est
pas le cas, retournez l'un des connecteurs et
ressayez. SI LES CONNECTEURS NE SONT
PAS RELIÉS DE FAçON APPROPRIÉE, LA
CONSOLE RISqUE D'êTRE ENDOMMAGÉE
LORS DE LA MISE EN MARCHE. Ensuite, reti-
rez l'attache immobilisant le Fil du Montant.
Reliez le câble coaxial du montant gauche au
câble issu de l'assemblage de la console (non
illustré).
