H - MAINTENANCE OCCASIONNELLE

H1 - P
U R G E R L E
COMBUSTIBLE
Cette série d'opérations n'est à effectuer que dans les cas suivants :
- Un composant du circuit d'alimentation remplacé ou vidangé.
- Un réservoir vidangé.
- Une panne sèche.
S'assurer que le niveau du combustible est suffisant dans le réservoir, tourner
la clé de contact au cran I pour la mise du contact électrique et effectuer la
purge dans l'ordre suivant :
- Relever la cabine (Voir chapitre : INSTRUMENTS DE CONTROLE ET DE
COMMANDE dans la partie : 2 - DESCRIPTION).

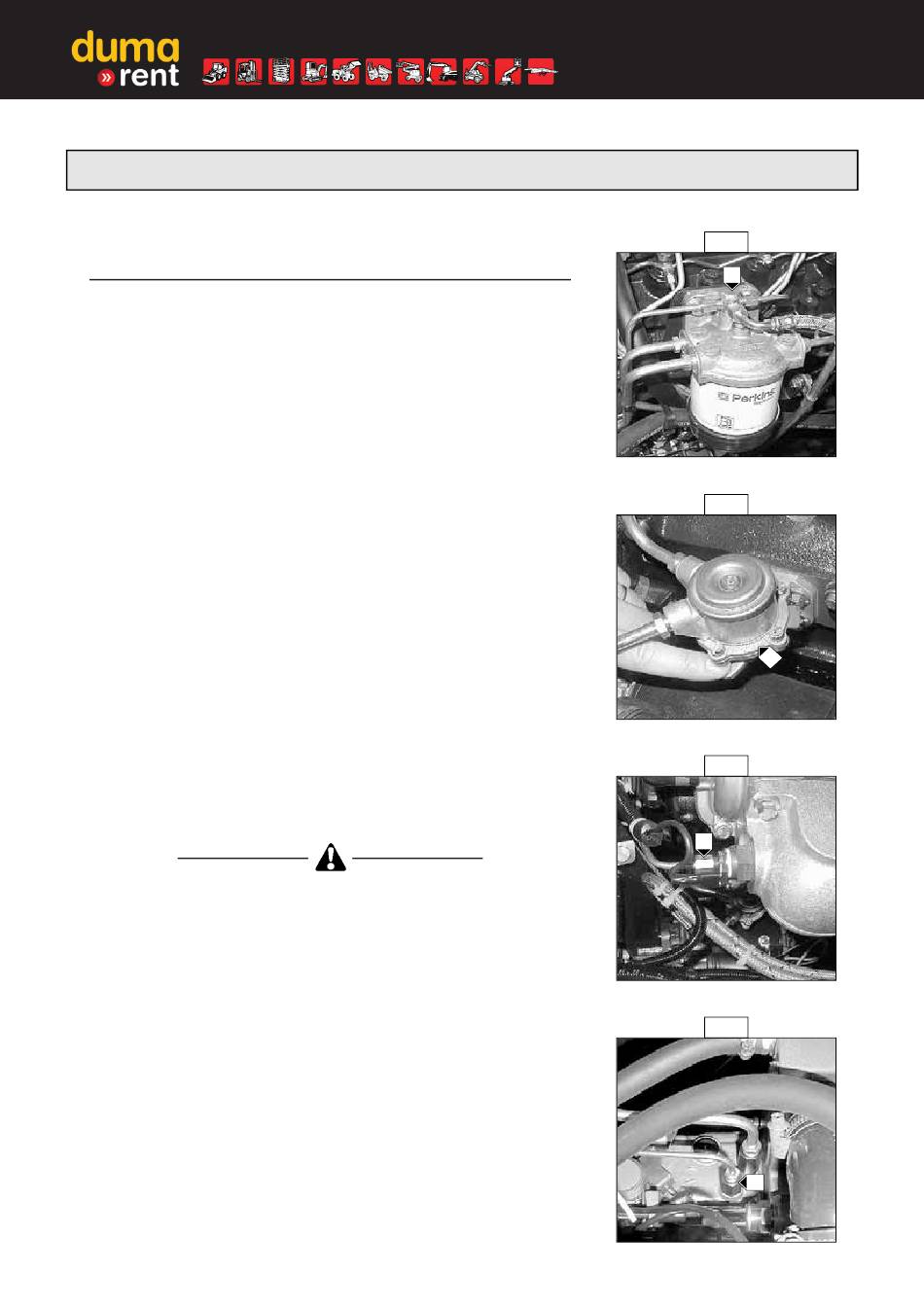

PURGE DU FILTRE À COMBUSTIBLE
- Desserrer la vis de purge 1 (Fig. H1/1).
- Actionner la pompe d'alimentation 2 (Fig. H1/2) jusqu'à ce que le gazole
s'écoule exempt d'air de la vis de purge.
NOTA : Si le levier de pompe d'alimentation est en position de levée
maximum, tourner le vilebrequin d'un tour.
- Resserrer la vis de purge pendant que le gazole s'écoule.
PURGE À LA BOUGIE DE PRÉCHAUFFAGE
- Desserrer le raccord 3 (Fig. H1/3) de la bougie de préchauffage.
- Actionner la pompe d'alimentation 2 (Fig. H1/2) jusqu'à ce que le gazole
s'écoule exempt d'air du raccord.
- Resserrer le raccord pendant que le gazole s'écoule.
Utiliser une clé pour bloquer la bougie de préchauffage avant de desserrer

PURGE DE LA POMPE D'INJECTION

- Desserrer le raccord 4 (Fig. H1/4) du circuit retour de combustible basse
pression sur le carter du régulateur.
- Actionner la pompe d'alimentation 2 (Fig. H1/2) jusqu'à ce que le gazole
s'écoule exempt d'air du raccord.
- Resserrer le raccord pendant que le gazole s'écoule.
'
C I R C U I T D A L I M E N TAT I O N
le raccord 3 (Fig. H1/3).
3 - 30
www.duma-rent.com
H1/1
1
H1/2
2
H1/3
3
H1/4
4
