SAMENBOUW- EN
INSTALLERINGSVOORSCHRIFTEN

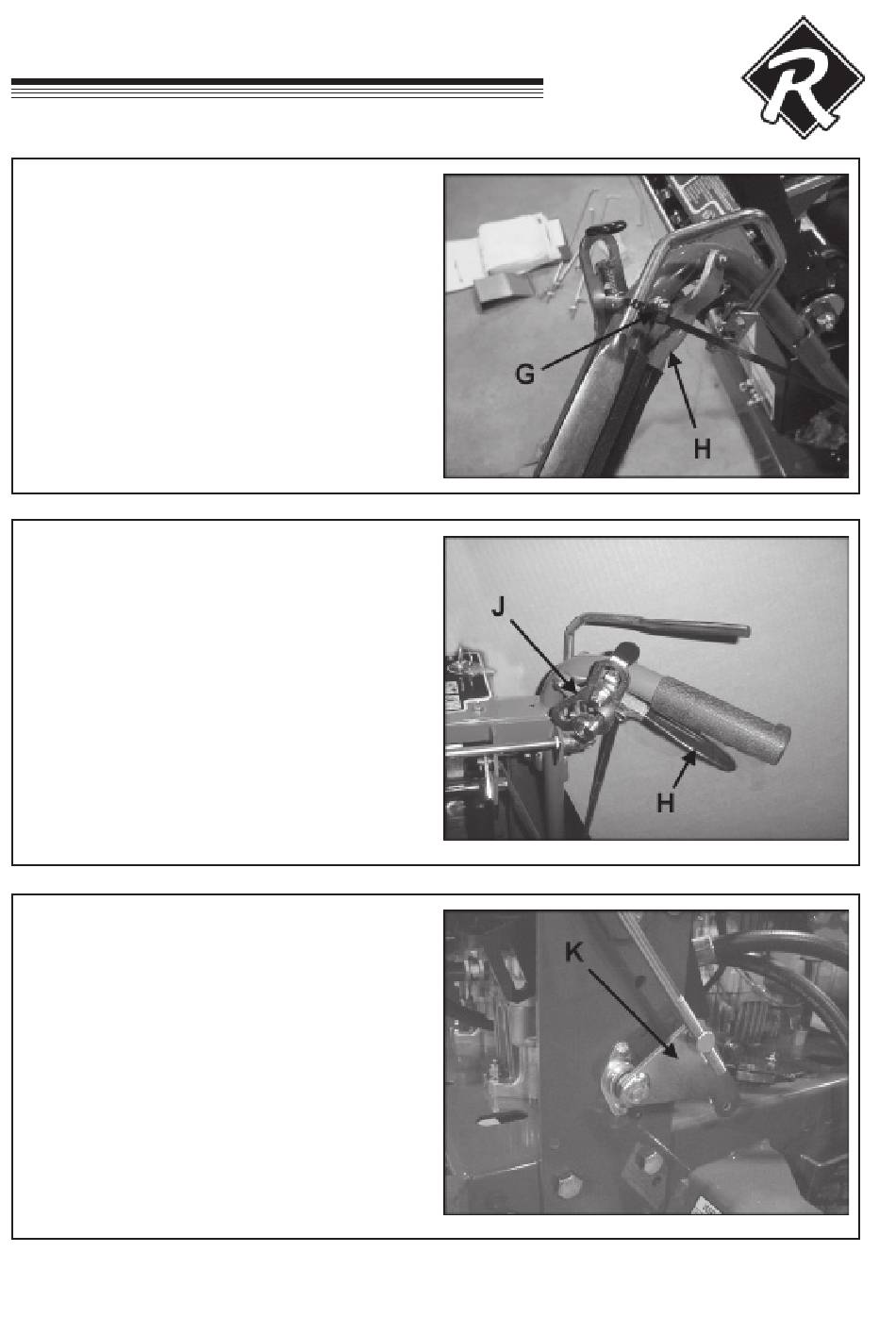

11. Verwijder verpakking G van de tractiebedienings-
hendel H.
12. Lokaliseer de twee langste van de in Stap 2
verwijderde stangen en installeer ze aan
weerszijden van het bovendeel van de stuurboom-
constructie door de tractiebedieningshendel H, de
platte sluitring en tractievergrendeling J, gevolgd
door vastzetten met een haarpen.
13. Met de tractievergrendelingen J in de
neutraalstand dient druk op de tractiebedienings-
stang te worden uitgeoefend om eventuele speling
op te heffen, en moet de wartel op de tractie-
bedieningsstang op één lijn worden gebracht met
het gat in pomparm K. Herhaal de procedure aan
de andere kant.
N.B. De pomparm heeft enige vrije draairuimte.
Stel de wartel op de tractiebedieningsstang bij tot
het midden hiervan en zet hem aan de pomparm
vast met behulp van een platte sluitring en
haarspeld, zoals geïllustreerd.
NL-6
EC met
hydrostatisch
systeem,
middelgroot
