Type de Commande
.
P0112 – Durée de Rampe d'intensité
Réglable 1 à 99 % de P0102
Plage :
Propriétés : CFG
Groupes d'accès via l'IHM :
Description :
Il sert à commander la rampe d'intensité, P0204 = 4. Il permet de programmer la durée jusqu'à la fin de la
rampe d'intensité, en tant que pourcentage de P0102.
Après que la durée programmée dans P0112 s'est écoulée, la limite d'intensité est réglée par P0110.

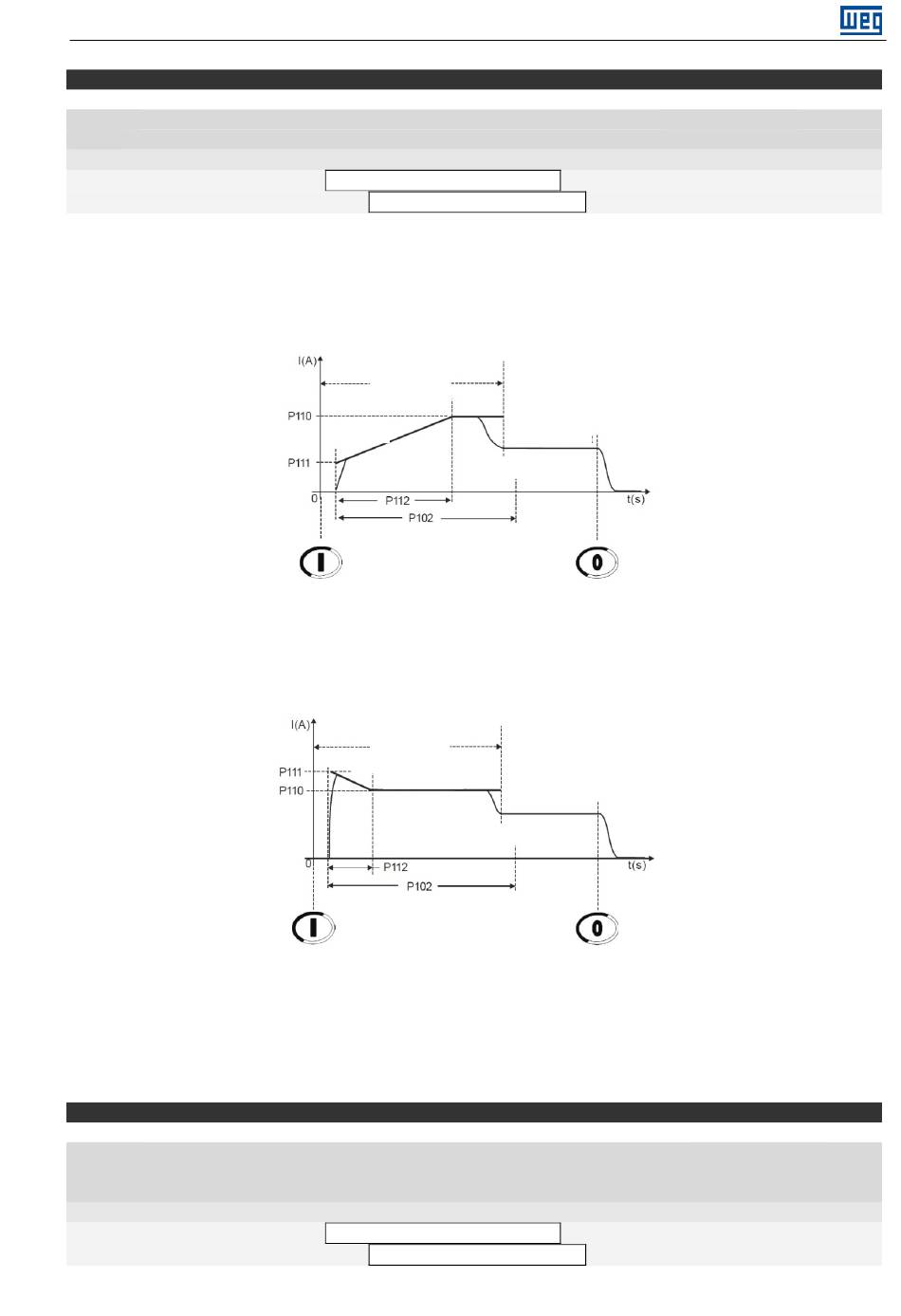

Figure 11.7 : Démarrage avec une rampe d'intensité et une valeur initiale inférieure
Les petites valeurs de P0112 sur la Figure 11.7 permettent de lisser les moments initiaux de démarrage. Des
durées plus longues permettent le démarrage de charges quadratiques.
Figure 11.8 : Démarrage avec une rampe d'intensité et une valeur initiale supérieure
La valeur d'intensité de P0111 programmée sur la Figure 11.8 sert à fournir un couple initial supérieur, afin de
surmonter des charges avec un couple résistant.
P0120 – Caractéristique du Couple de Démarrage
Réglable 1 = Constant (1 point de réglage)
Plage :
2 = Linéaire (2 points de réglage)
3 = Quadratique (3 points de réglage)
Propriétés : CFG
Groupes d'accès via l'IHM :
01 GROUPES PARAMÈTRES...
∟ 22 Type de commande
Démarrer
I limite
Temps maximal
Activer Rampe d'intensité
Démarrer
I limite
Temps maximal
Activer Rampe d'intensité
01 GROUPES PARAMÈTRES...
∟ 22 Type de commande
Réglage d'usine :
.........
Intensité
nominale
Désactiver
Intensité
nominale
Désactiver
Réglage d'usine :
.........
20 %
1
