6.2 MENU AVANCÉ
Le menu avancé permet de modifier la position des fins de course précédemment réglés
et de modifier les paramètres réglés par défaut.
Pour accéder au menu avancé :
- Mettre la porte sur STOP
- Régler le DIP 2 sur ON
Le message « CALIBR ENCODEUR » s'affichera à l'écran comme premier élément du menu avancé.
UNE FOIS LA PROGRAMMATION TERMINÉE, REMETTRE LE DIP2 SUR OFF

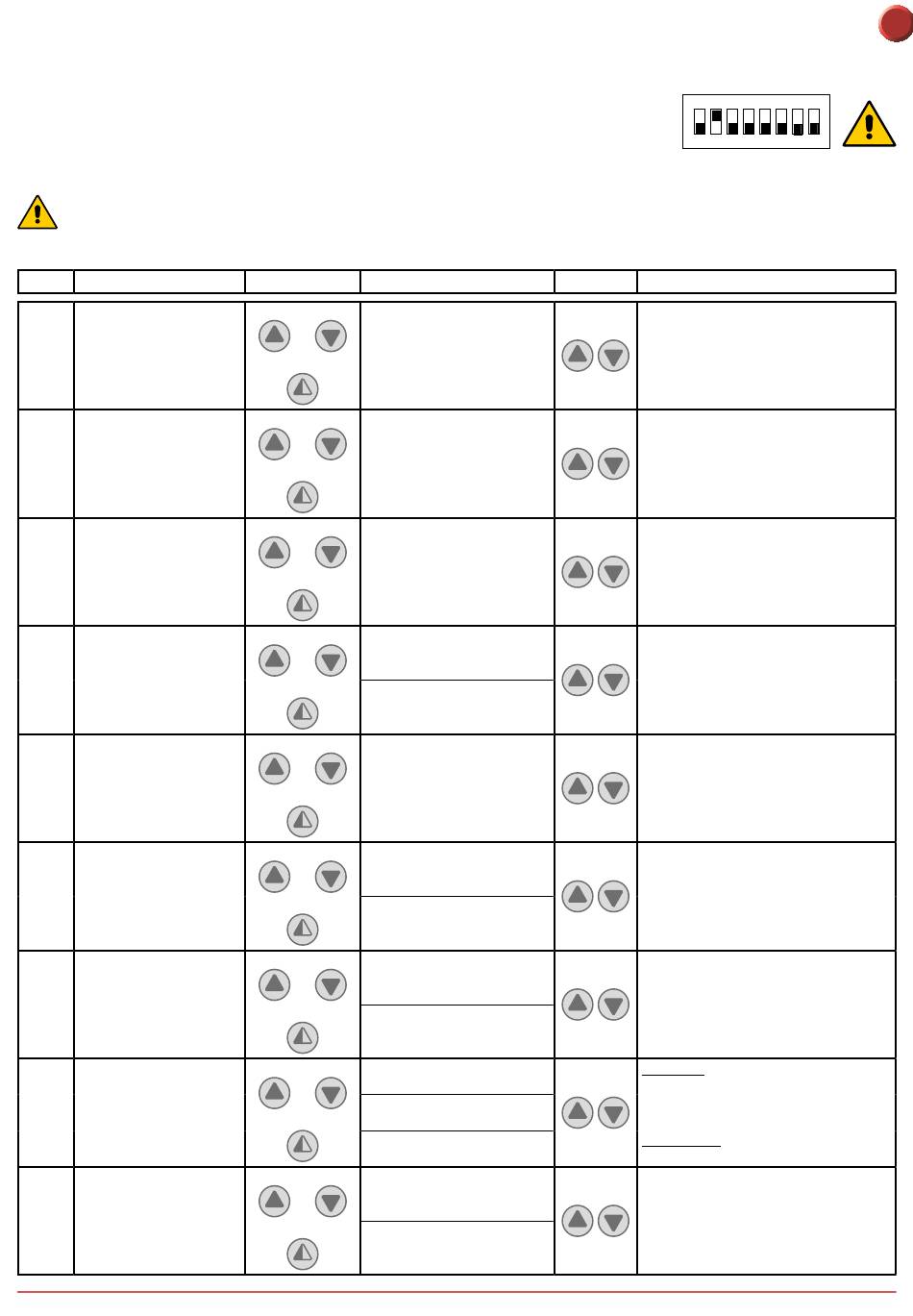

STEP Choix 1er niveau
1 Calibrage de l'encodeur
2 Exclusion cellule
photoélectrique
(step présent
uniquement pour les
portes Réinitialisation)
3 Exclusion de la sécurité
primaire
4 Fermeture automatique
(défaut SI avec T= 5 s)
5 Temps de fermeture
Automatique.
6 Mode commande
7 Sécurité en ouverture
8 Interverrouil.
9 Préclignotement
ouverture
(défaut non)
Choix 2ème niveau
pour parcourir
ou
Position ferm.
pour confirmer
pour parcourir Modifier la valeur
(1 Unité ≅ 3mm)
ou
pour confirmer
pour parcourir Modifier la valeur
(1 Unité ≅ 3mm)
ou
pour confirmer
pour parcourir OUI
ou
pour confirmer
NON
pour parcourir Variante temps
ou
pour confirmer
pour parcourir Impulsif
ou
pour confirmer
Homme présent
OUI
pour parcourir
ou
pour confirmer
NON
pour parcourir
PAS D'INTERVERROUIL-
LAGE
ou
AIRLOCK
pour confirmer
INTERLOCK
OUI
pour parcourir
ou
pour confirmer
NON
- 15 -
ON
1 2 3 4 5 6 7 8
Remarques
La porte se déplacera jusqu'à la position
souhaitée en mode homme présent et
à basse vitesse. Il faut régler toutes les
positions (fermeture, ouverture partielle,
ouverture).
En augmentant la valeur, la position de
by-pass de la cellule photoélectrique
augmente elle aussi
En augmentant la valeur, la position
de by-pass de la sécurité primaire
augmente elle aussi
Option disponible seulement si au point
4) OUI a été sélectionné.
Valeur variable de 0 à 100 s.
Si OUI a été configuré, la porte fermée
qui reçoit une commande d'ouverture ne
se ferme pas si la cellule photoélectrique
est engagée.
AIRLOCK : la porte 2 s'ouvre avec la
commande externe uniquement si la
porte 1 est fermée.
INTERLOCK : la porte 2 s'ouvre automa-
tiquement après la fermeture de la porte 1
Le préclignotement a un délai fixe de
3 s.
