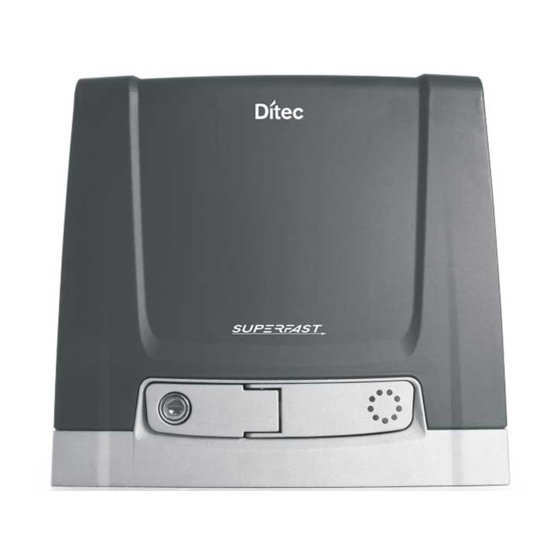

1. Consignes générales de sécurité Le non-respect des informations contenues dans le présent manuel peut donner lieu à des accidents personnels ou à des endommagements de l'appareil. Conserver les présentes instructions pour de futures consultations Le présent manuel d'installation s'adresse uniquement à un personnel qualifié. L’installation, les raccordements électriques et les réglages doivent être effectués par un per- sonnel qualifié... -
Page 4: Consignes Générales De Sécurité Pour L'utilisateur
Consignes générales de sécurité pour l'utilisateur Les présentes consignes sont partie intégrante et essentielle du produit et doivent être remises à l'utilisateur. Il est indispensable de les lire avec beaucoup d'attention car elles donnent des indications importantes sur la sécurité, l'utilisation et l'entretien de l'installation. -
Page 5: Déclaration D'incorporation Des Quasi-Machines
2. Déclaration d’incorporation des quasi-machines (Directive 2006/42/CE, Annexe II-B) Le constructeur Entrematic Group AB sis à Lodjursgatan 10, SE-261 44 Landskrona, Sweden, déclare que l'automatisme pour portails coulissants de type Ditec NES300EH, NES300EHP, NES400EH, NES400EHP, NES600EH, NES600EHP, NES1000EHP : - est construit pour être installé... -
Page 6: Données Techniques
3. Données techniques Ditec NES300EH Ditec NES300EHP Alimentation 230 V~ 50/60Hz 230 V~ 50/60Hz Absorption 1,2 A 1,2 A Fusible F1,6A F1,6A Poussée 300 N 300 N Vitesse vantail 0,1÷0,25 m/s 0,1÷0,25 m/s Course maximale 12 m 12 m Poids max. vantail 300 kg 300 kg Classe de service... -
Page 7: Indications D'utilisation
Ditec NES1000EHP Ditec NES1000EHPJ Alimentation 230 V~ 50/60Hz 120 V~ 50/60Hz Absorption Fusible F2,5 A F6,3A Poussée 1000 N 1000 N Vitesse vantail 0,1÷0,19 m/s 0,1÷0,19 m/s Course maximale 20 m 20 m 1000 kg 1000 kg Poids max. vantail Classe de service 4 - INTENSIVE 4 - INTENSIVE... -
Page 8: Installation Type
4. Installation type Réf. Code Description NES300 Motoréducteur 300 kg avec tableau électronique NES400 Motoréducteur 400 kg avec tableau électronique NES600 Motoréducteur 600 kg avec tableau électronique NES1000 Motoréducteur 1000 kg avec tableau électronique GOL4 Radiocommande GOL4C LAMPH Flash clignotant XEL5 Sélecteur à... -
Page 9: Dimensions
5. Dimensions 210 (NES 300-400) 220 (NES 600-1000) 170 (NES 300-400) 180 (NES 600-1000) 6. Principaux composants Réf. Code Description Moteur Tableau électronique Circuit diagnostic Déverrouillage à clé Pignon Kit de batteries Entrée câbles Borne de tension... -
Page 10: Installation
7. Installation La garantie de fonctionnement et les prestations déclarées s'obtiennent seulement avec des accessoires et dispositifs de sécurité DITEC. Toutes les cotes reportées sont exprimées en mm, sauf indication contraire. 7.1 Contrôles préliminaires Contrôler la stabilité du vantail (déraillement et chutes latérales) et l’état des galets de roulement, ainsi que l’absence de frottement provenant des guides supérieurs. -
Page 11: Préparation De La Plaque De Base
7.2 Préparation de la plaque de base [1] Insérer les pattes de fixation dans la plaque de base et les fixer avec les écrous fournis. [2] Insérer les vis dans la plaque de base et les bloquer à l’aide des écrous, plier ensuite la lan- guette métallique pour éviter que la vis ne ressorte. -
Page 12: Installation Du Motoréducteur
7.3 Installation du motoréducteur -15 +10 M12-low type Débloquer le motoréducteur [1] (voir MODE D'EMPLOI). Dévisser la vis frontale [2] et retirer le carter en appuyant latéralement [3-4]. Poser le motoréducteur sur la plaque de base. Régler le motoréducteur à l’horizontale en le faisant coulisser sur les fentes de l’embase du réducteur, à... -
Page 13: Installation De La Crémaillère
7.4 Installation de la crémaillère Débloquer le motoréducteur (voir MODE D'EMPLOI) et déplacer le portail en position d’ouver- ture. Mettre la crémaillère en appui sur le pignon et, en faisant coulisser le portail à la main, la fixer sur toute sa longueur. REMARQUE : Pour faciliter l'alignement correct des barres, poser un morceau de rebut de cré- maillère sous le point de jonction, comme indiqué... -
Page 14: Fonctionnement À Encodeur Virtuel
7.5 Fonctionnement à encodeur virtuel Les motoréducteurs NEOS ne nécessitent pas de fin de course car ils sont munis d'un encodeur virtuel. Il faut obligatoirement installer les arrêts de butée mécaniques d’ouverture et de fermeture. Le portail ralentit automatiquement à proximité des arrêts de butée. ATTENTION ... -
Page 15: Installation Du Kit De Traction Par Chaîne
7.7 Installation du kit de traction par chaîne REMARQUE : Installer le kit traction de chaîne avant de fixer le motoréducteur à la plaque de base. Débloquer le motoréducteur (voir le mode d'emploi). [1] Enlever le pignon [12]. [2] Fixer la plaque porte-pignons [A] sur le motoréducteur. Insérer les pignons [B] comme indiqué... -
Page 16: Ouverture À Droite
sur la patte [D] (couper la chaîne en excès). REMARQUE : avec le portail en position d’ouverture et de fermeture totale, vérifier le respect de la distance indiquée entre le centre du pignon et le tendeur [F]. Bloquer définitivement la chaîne à l'aide des écrous [G]. Tendre la chaîne [E] avec les tendeurs [F]. -
Page 17: Raccordements Électriques
8. Raccordements électriques REMARQUE : les branchements électriques et la mise en marche des motoréducteurs sont illustrés dans les manuels d'installation des tableaux électroniques CS12E et CS12M. Collier hors fourniture Fascetta non di nostra fornitura S'assurer que le conducteur jaune Assicurarsi che il conduttore vert est au moins 30 mm plus long giallo verde sia almeno 30 mm... -
Page 18: Plan D'entretien Ordinaire
9. Plan d’entretien ordinaire Effectuer les opérations et les vérifications suivantes tous les 6 mois, en fonction de l'intensité d'utilisation de l'automatisme. Couper l’alimentation 230 V~ et les batteries (si présentes) et débloquer le motoréducteur : Contrôler visuellement si le portail, les pattes de fixation et la structure existante offrent une robustesse mécanique suffisante et s’ils sont en bon état. -
Page 19: Mode D'emploi
Mode d'emploi Consignes générales pour une utilisation sure • L'inobservation des informations contenues dans le présent manuel d'utilisation pourrait entraîner des blessures person- nelles ou endommager l'appareil. Il est nécessaire de conserver ces instructions et de les trans- mettre aux personnes qui prendront en main l'équipement par la suite. -
Page 20: Instructions De Déverrouillage Manuel
Ne jamais entrer dans le rayon d'action du portail. Lorsque la porte est fermée, mais la clé est encore horizontale le micro de déverrouillage est ouvert et empêche toute manœuvre. Spécifications techniques Fabricant : Entrematic Group AB Adresse : Lodjursgatan 10, SE-261 44 Landskrona, Sweden Type : NES300EH NES300EHP... -
Page 21: Contrôles De Sécurité Périodiques Et Accessoires De Sécurité
Contrôles de sécurité périodiques et accessoires de sécurité En vue de satisfaire les exigences nationales/internationales et d'éviter les mauvais fonctionne- ments et les risques de blessures, effectuer les opérations et les vérifications suivantes au moins tous les 6 mois, en fonction de l'intensité d'utilisation de l'automatisme. Pour les interventions de réparation ou de réglage, il est conseillé... -
Page 22: Recherche Des Défauts / Alarmes
Volet de déverrouillage ouvert. 1 clignotement Alarme permanente (voir ALARMES et/ou toutes les 1 s RECHERCHE PANNES). Si le problème persiste, contacter l’Assistance Technique Ditec ENTREMATIC, en communi- quant le type d'alarme signalée par les voyants. - Page 23 L’installateur doit remplir le registre d'entretien, dans lequel il devra indiquer toutes les interventions d'entretien ordinaire et extraordinaire effectuées. Cachet installateur Opérateur Date intervention Signature technicien Signature client Intervention effectuée Pour tout problème et/ou information, contacter l’Assistance Technique. Entrematic Group AB Lodjursgatan 10 SE-261 44, Landskrona Sweden www.ditecentrematic.com...
