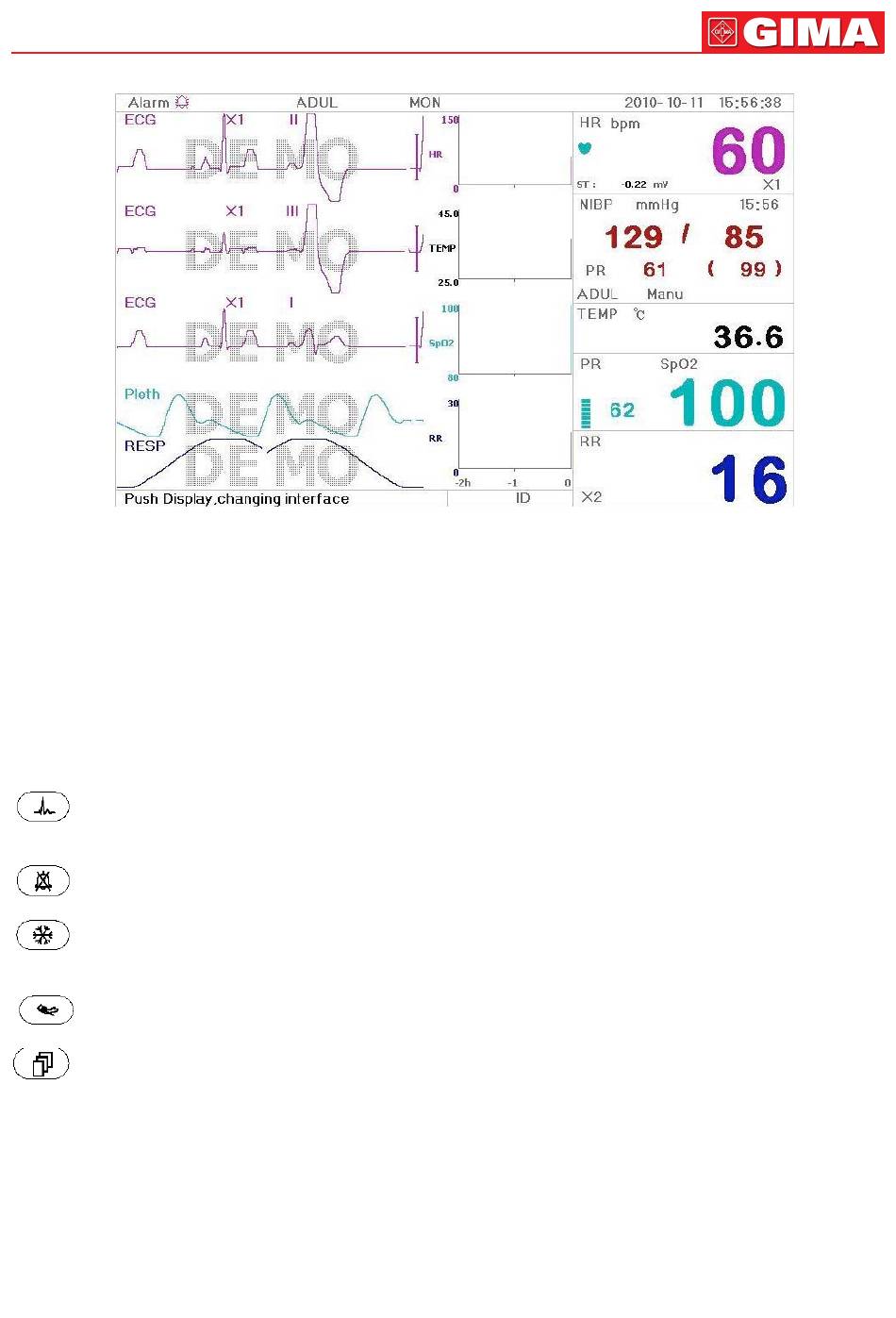

Figure 4.9 Tracés en temps réel à cinq canaux et tendances sur deux heures
Sur cette fenêtre, le tracé du premier canal est le tracé ECG de la dérivation II; le second (CAS) est l'ECG
continu pour le tracé du premier canal; le troisième est le tracé ECG de la dérivation I; le quatrième
est le tracé SpO
; le dernier canal est le tracé de la respiration. A droite de la zone des tracés sont
2
affichées, de haut en bas, respectivement, la fréquence cardiaque, la température, SpO
RR, l'abscisse du graphique de la tendance; (-2h-0) indique les diverses tendances de chaque valeur
de paramètre des deux dernières heures ; le tracé dans le graphique de la tendance se déplace de droite
à gauche.
Instructions d'utilisation
Dérivation ECG: appuyer pour afficher les divers circuits de monitorage: I, II et III, AVR, AVL,
AVF et V.
Désactivation alarme: Appuyer pour régler ou activer l'alarme du système.
Congélation: appuyer pour "geler" le tracé ECG ou les tracés ECG, SpO
des configurations du système.
NIBP: appuyer sur la touche pour commencer ou interrompre la mesure NIBP.
DISP: appuyer pour passer à la fenêtre principale.
Bouton de navigation: désactivé.
4.3 Congélation et fenêtre d'analyse sT
Pendant le processus de monitorage, le tracé ECG peut être "gelé" pour effectuer l'analyse détaillée dans
la fenêtre d'observation (Figure 4.10).
