NIBP: appuyer sur la touche pour commencer ou interrompre la mesure NIBP.
7.
8.
DISP: appuyer sur cette touche pour passer d'une modalité d'affichage à l'autre ou pour revenir
à la fenêtre principale depuis d'autres fenêtres. Appuyer sur cette touche pour passer de la fenêtre
principale aux fenêtres d'affichage qui peuvent être configurées dans la fenêtre du menu système.
9. Bouton de navigation: c'est le bouton opérationnel le plus important du système et il sert à sélectionner
les fonctions ou les paramètres. Appuyer ou relâcher pour changer de fenêtre et pour confirmer
la fonction ou pour d'autres suggestions opérationnelles.
10. Indicateur d'alarme
Couleur indicateur
Clignotant rouge:
Clignotant jaune
Témoin jaune
Témoin vert
3.1.2 Panneaux latéraux
Le moniteur dispose de divers ports pour usage opérationnel.
Les ports câble et transducteur sont positionnés sur le panneau à gauche, comme illustré Figure 3.2.
1. SpO
: Connecteur senseur SpO
2
2. NIBP: Connecteur flexible NIBP
3. TEMP: Connecteur sonde TEMP
4. ECG/RESP: Connecteur câble ECG
5. Symboles
Avec partie appliquée de type BF
Avec partie appliquée de type CF, applicable quand le défibrillateur est en marche.
Avertissement: pour plus d'informations, lire le manuel.
Niveau d'alarme
Alarme priorité élevée
Alarme priorité moyenne
Alarme de basse priorité
Normal

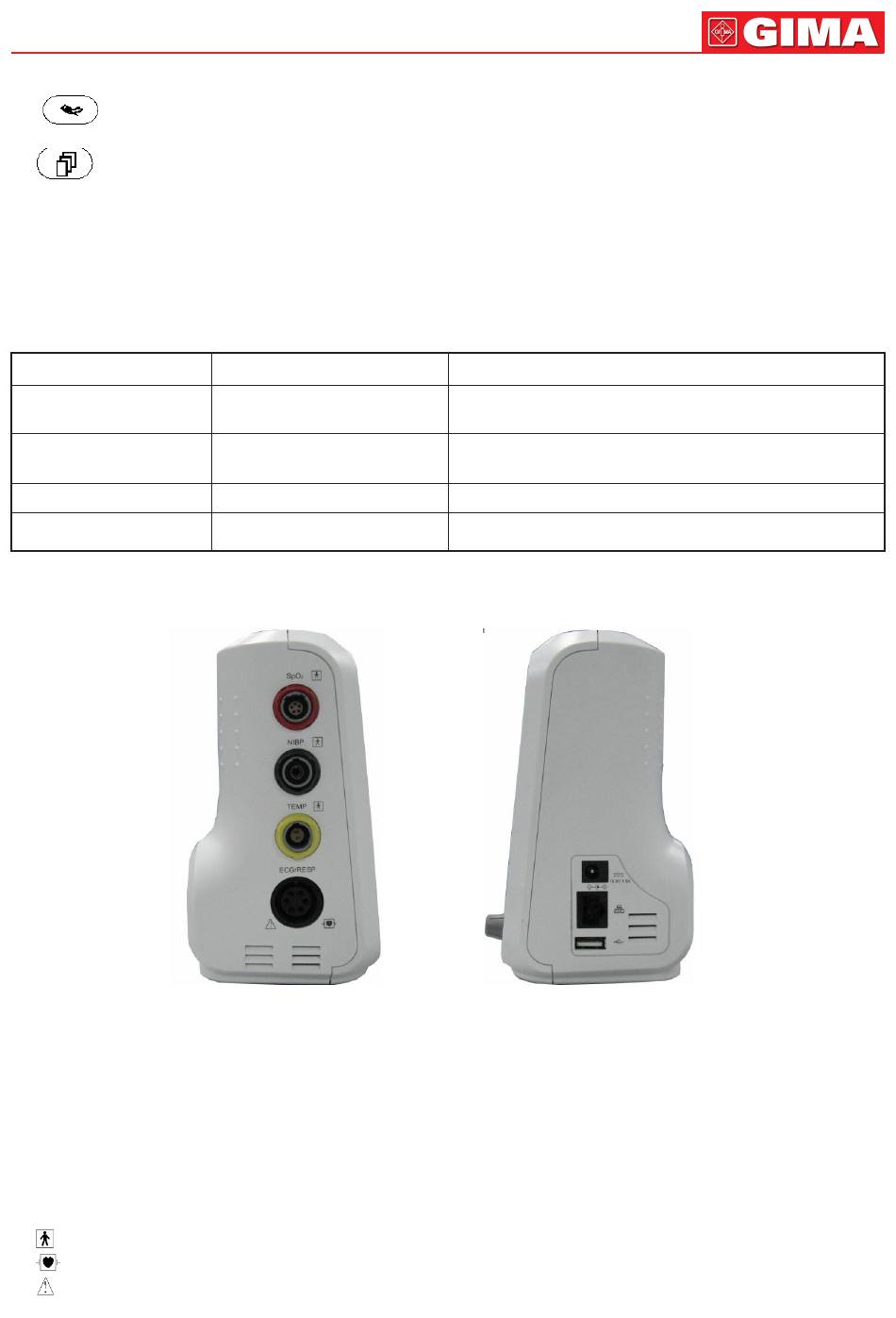

Figure 3.2 Panneau à gauche
2
FRANÇAISE
Événement d'alarme
Dépassement des limites, arrêt de la pulsation
ou suffocation, batterie déchargée.
Electrodes ou senseur déconnectés,
VE RONT et SVE RONT
Autres phénomènes d'arythmie
Figurae 3.3 Panneau à droite
