8.5.5 Montage du module compact thermique
a
Danger !
Risque de blessures et de dommages maté-
riels sous l'effet des gaz d'échappement
chauds !
Les gaz d'échappement chauds peuvent se
mettre à fuir, au risque de provoquer des bles-
sures et des dommages matériels, si vous ne
remplacez ni les joints, ni les écrous autoblo-
quants de la porte du brûleur.
> Chaque fois que vous ouvrez la porte du
brûleur, il faut changer les joints (2) et (3).
> Chaque fois que vous ouvrez la porte du
brûleur, il faut changer les écrous autoblo-
quants situés sur la porte.
> Si la natte isolante de la porte du brûleur
présente des signes de dommages, il faut la
remplacer.
> Remplacez les joints (2) et (3) de la porte du brûleur
(¬ fig. 8.3).
> Placez le module compact thermique (2) (¬ fig. 8.1)
sur l'échangeur thermique à condensation intégral (7)
(¬ fig. 8.1).
> Serrez les cinq écrous (1, fig. 8.1) à fond en croix, de
sorte que la porte du brûleur repose bien à plat sur
les surfaces de contact.
> Branchez les deux connecteurs du câble d'allumage et
de la ligne de terre au niveau de l'électrode d'allu-
mage (6) (¬ fig. 8.1).
> Contrôlez si la bague d'étanchéité du tube d'aspira-
tion d'air est bien placée sur son siège.
> Rebranchez le tube d'aspiration d'air avec le tube à
gaz et le capteur de pression d'air sur le manchon du
ventilateur. Fixez le tuyau d'aspiration d'air sur le sup-
port.
> Montez le tube à gaz sur la robinetterie de gaz avec
un joint neuf.
> Vérifiez que le joint en silicone rouge situé entre le
tube à gaz et le tube d'aspiration d'air est correcte-
ment positionné.
> Rebranchez les connecteurs au niveau du ventilateur
(3) (¬ fig. 8.1) et du capteur de pression d'air (5)
(¬ fig. 8.1).
> Ouvrez l'alimentation en gaz de l'appareil.
Notice d'installation et de maintenance ecoTEC exclusiv 0020130722_00
Inspection et maintenance 8
8.6
Nettoyage du siphon de condensat
a
Danger !
Danger de mort en cas de maintenance
incorrecte !
Si l'appareil de chauffage est utilisé alors que
le siphon de condensat est vide, il y a un
risque de fuite de gaz d'échappement.
> Remplissez systématiquement le siphon de
condensat après nettoyage.

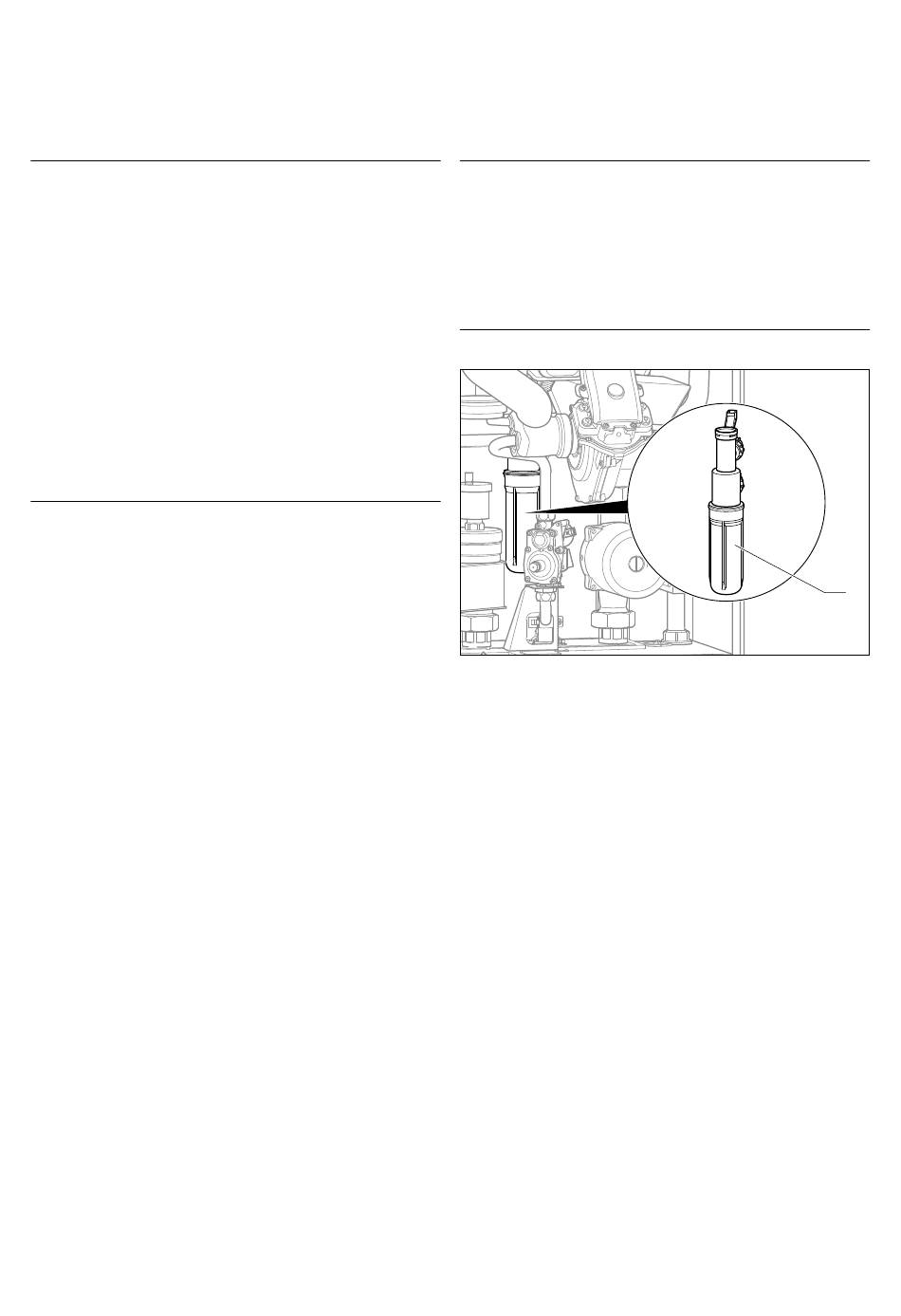

Fig. 8.4 Nettoyage du siphon de condensat
> Dévissez la partie inférieure (1) du siphon de condensat.
> Nettoyez la partie inférieure du siphon en la rinçant
à l'eau.
> Remplissez d'eau la partie inférieure aux 3/4 environ.
> Revissez la partie inférieure du siphon.
1
49
