10.8

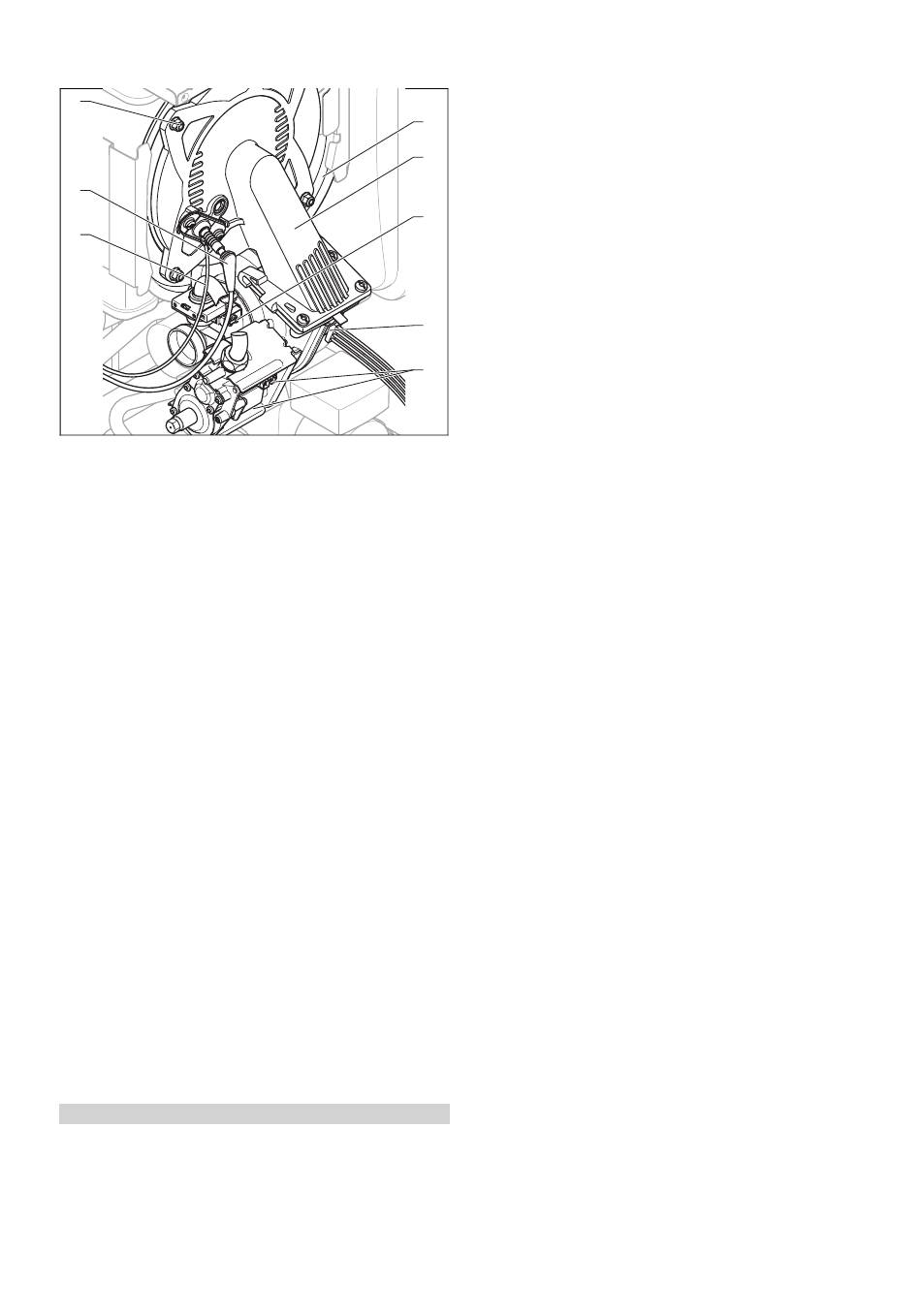

Montage du module compact thermique
8
7
6
1.
Placez le module compact thermique (2) sur l'échan-
geur thermique (1).
2.
Serrez les quatre écrous neufs (8) en croix, jusqu'à ce
que la bride de fixation du brûleur repose uniformément
sur les surfaces d'appui.
–
Couple de serrage: 6 Nm
3.
Rebranchez les connecteurs (3) à (7).
4.
Raccordez la conduite de gaz avec un joint neuf. Fixez
le tube de gaz pour éviter qu'il ne se torde.
5.
Ouvrez le robinet d'arrêt du gaz.
6.
Assurez-vous qu'il n'y a pas de défaut d'étanchéité.
7.
Contrôlez si la bague d'étanchéité du tube d'entrée d'air
est bien en place dans son logement.
8.
Reconnectez le tube d'entrée d'air sur le manchon d'as-
piration.
9.
Fixez le tube d'entrée d'air avec la vis de maintien.
10. Vérifiez la pression dynamique du gaz.
10.9
Vidange du produit
1.
Fermez les robinets de maintenance du produit.
2.
Lancez le programme de contrôle P.06 (vanne 3 voies
en position intermédiaire).
3.
Ouvrez les soupapes de vidange.
4.
Assurez-vous que le capuchon du purgeur est ouvert
au niveau de la pompe interne afin que l'appareil puisse
se vidanger entièrement.
10.10 Contrôle de la pression du vase
d'expansion interne
1.
Fermez les robinets de maintenance et vidangez le
produit.
2.
Mesurez la pression du vase d'expansion au niveau de
la soupape du vase.
Conditions: Pression < 0,075 MPa (0,75 bar)
▶
Le mieux est d'utiliser de l'azote pour remplir le vase
d'expansion. À défaut d'azote, utilisez de l'air. Vérifiez
que la soupape de vidange est bien ouverte pendant
l'appoint.
0020144287_04 ecoTEC plus Notice d'installation et de maintenance
3.
En présence d'une fuite d'eau au niveau de la soupape
du vase d'expansion, il faut changer le vase d'expan-
sion. (→ page 29)
4.
Remplissez l'installation de chauffage. (→ page 21)
1
5.
Procédez à la purge de l'installation de chauffage.
2
(→ page 21)
10.11 Finalisation des travaux d'inspection et de
maintenance
3
Après avoir terminé tous les travaux de maintenance :
▶
Vérifiez la pression dynamique du gaz. (→ page 22)
▶
Contrôlez la teneur en CO₂. (→ page 23)
▶
Reparamétrez l'intervalle de maintenance si nécessaire.
4
(→ page 24)
5
11 Mise hors service
11.1
Mise hors service provisoire du produit
▶
Appuyez sur la touche Marche/arrêt.
◁
L'écran s'éteint.
▶
Fermez le robinet d'arrêt du gaz.
▶
Fermez aussi la soupape d'arrêt d'eau froide dans le cas
des produits avec production d'eau chaude sanitaire ou
des produits raccordés à un ballon d'eau chaude sani-
taire.
11.2
Mise hors service du produit
▶
Appuyez sur la touche Marche/arrêt.
◁
L'écran s'éteint.
▶
Débranchez le produit du secteur.
▶
Fermez le robinet d'arrêt du gaz.
▶
Fermez la soupape d'arrêt d'eau froide.
▶
Vidangez le produit. (→ page 33)
12 Recyclage et mise au rebut
Mise au rebut de l'emballage
▶
Procédez à la mise au rebut de l'emballage dans les
règles.
▶
Conformez-vous à toutes les prescriptions en vigueur.
13 Service après-vente
N.V. Vaillant S.A.
Golden Hopestraat 15
B-1620 Drogenbos
Belgien, Belgique, België
Service après-vente: 2 334 93 52
Mise hors service 11
