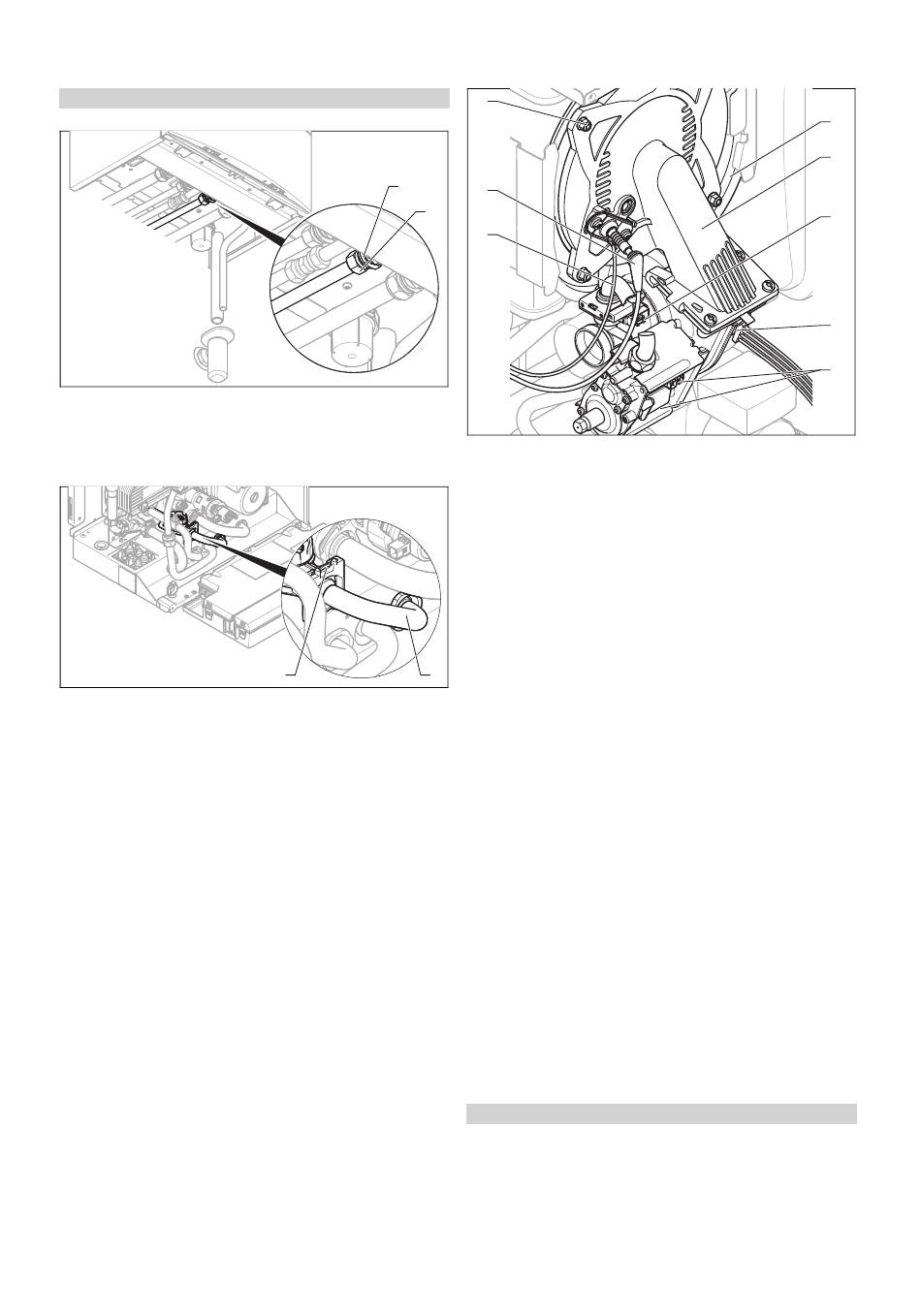

10.7
Nettoyage du filtre d'entrée d'eau froide
Validité: Produit avec production d'eau chaude sanitaire intégrée
1.
Fermez la soupape d'arrêt d'eau froide.
2.
Vidangez le produit côté eau chaude sanitaire.
3.
Dévissez l'écrou-raccord (2) et le contre-écrou (1) du
boîtier du produit.
4.
Faites basculer le boîtier électrique vers l'avant.
5.
Retirez l'agrafe (2).
6.
Sortez le tube (1) du produit.
7.
Rincez le filtre à l'eau dans le sens inverse de l'écoule-
ment.
8.
Si le filtre est endommagé ou qu'il est devenu impos-
sible de le nettoyer correctement, remplacez-le.
9.
Remettez le tube en place.
10. Remettez les agrafes en place.
11. Mettez systématiquement des joints neufs et serrez les
écrous-raccords et les contre-écrous à fond.
12. Ouvrez la soupape d'arrêt d'eau froide.
0020215277_00 ecoTEC plus Notice d'installation et de maintenance
1
2
2
1
Inspection et maintenance 10
10.8

Montage du module compact thermique

8
7
6
1.
Placez le module compact thermique (2) sur l'échan-
geur thermique (1).
2.
Serrez les quatre écrous neufs (8) en croix, jusqu'à ce
que la bride de fixation du brûleur repose uniformément
sur les surfaces d'appui.
Couple de serrage: 6 Nm
3.
Rebranchez les connecteurs (3) à (7).
4.
Raccordez la conduite de gaz avec un joint neuf. Fixez
le tube de gaz pour éviter qu'il ne se torde.
5.
Ouvrez le robinet d'arrêt du gaz.
6.
Assurez-vous qu'il n'y a pas de défaut d'étanchéité.
7.
Contrôlez si la bague d'étanchéité du tube d'entrée d'air
est bien en place dans son logement.
8.
Reconnectez le tube d'entrée d'air sur le manchon d'as-
piration.
9.
Fixez le tube d'entrée d'air avec la vis de maintien.
10. Vérifiez la pression dynamique du gaz.
10.9

Vidange du produit

1.
Fermez les robinets de maintenance du produit.
2.
Lancez le programme de contrôle P.06 (vanne 3 voies
en position intermédiaire).
3.
Ouvrez les soupapes de vidange.
4.
Assurez-vous que le capuchon du purgeur est ouvert
au niveau de la pompe interne afin que l'appareil puisse
se vidanger entièrement.
10.10 Contrôle de la pression du vase
d'expansion interne
1.
Fermez les robinets de maintenance et vidangez le
produit.
2.
Mesurez la pression du vase d'expansion au niveau de
la soupape du vase.
Conditions: Pression < 0,075 MPa (0,75 bar)
Le mieux est d'utiliser de l'azote pour remplir le vase
d'expansion. À défaut d'azote, utilisez de l'air. Vérifiez
que la soupape de vidange est bien ouverte pendant
l'appoint.
1
2
3
4
5
33
