5 Installation
5.2

Mode de charge du ballon

Le système électronique de l'appareil ecoTEC exclusiv a
été conçu pour être directement raccordé à un circuit de
charge de ballon et à un circuit de chauffage sans acces-
soire supplémentaire.
Le raccordement du circuit de charge du ballon en aval
du compensateur hydraulique permet de dimensionner
la pompe de charge et le ballon selon les besoins.
Des freins à commande par gravité ou des cir-
i
cuits mélangeurs peuvent être nécessaires
pour éviter les phénomènes de décharge vers
les autres circuits ou les incidences des
hautes températures du circuit de charge.
Schéma hydraulique :
Couplage prioritaire du ballon via le compensateur
hydraulique
1
2

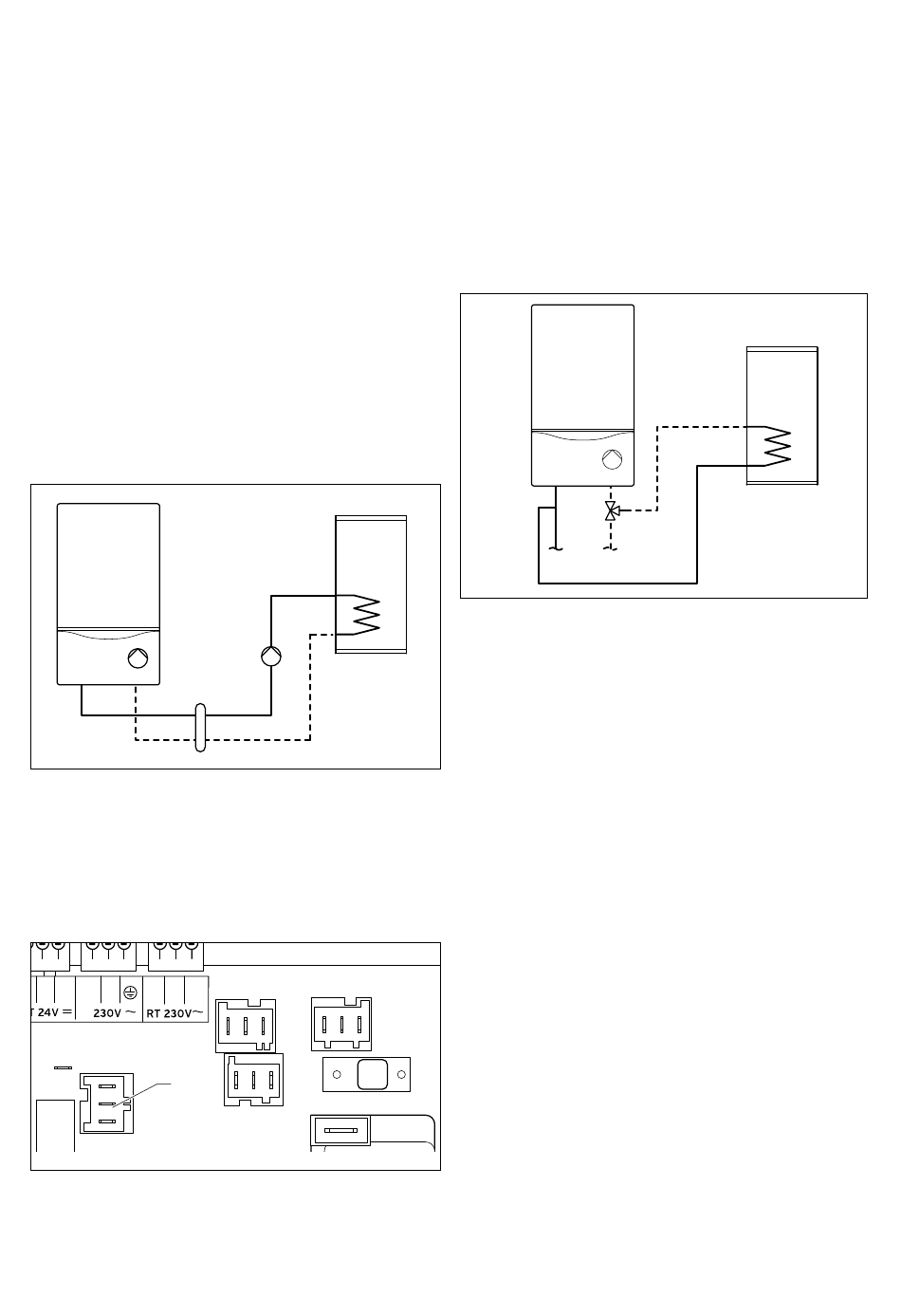

Fig. 5.4 Couplage prioritaire du ballon via le compensateur
hydr aulique
Légende
1 Appareil avec pompe interne
2 Compensateur hydraulique
3 Pompe de chauffage externe
4 Consommateur (par ex. circuit de chauffage)
8 9
L N 3 4 5
X14
1
X6
Fig. 5.5 Raccordement électrique de la pompe de char ge du
ballon
18
4
3
X18 X13
X11
Pour le raccordement électrique de la pompe de char ge
du ballon, utilisez le connecteur ProE équipé (1).
Aucun réglage de point de diagnostic n'est nécessaire
pour mettre la pompe de charge du ballon en fonction-
nement. L'emplacement prévu sur la platine est réservé
à cette pompe.
Schéma hydraulique :
Couplage prioritaire du ballon via la soupape à 3 voies
1
2
Fig. 5.6 Couplage prioritaire du ballon via la soupape à 3 voies
Légende
1 Appareil avec pompe
2 Soupape à 3 voies
3 Ballon
5.3 Mode de chauffage et mode de charge du
ballon
Si l'appareil doit fonctionner en mode de chauffage et
de charge du ballon, ce n'est pas la même chose que s'il
doit tourner uniquement en mode de chauffage ou de
charge du ballon. Il faut tenir compte des autres interac-
tions hydrauliques pour que le système puisse bien fonc-
tionner.
Le compensateur hydraulique isole l'appareil des circuits
consommateurs, de sorte qu'en aval du compensateur, il
est possible de configurer individuellement les circuits
en fonction des besoins (dimension de la pompe, posi-
tion du ballon).
> Reportez-vous aux instructions des chapitres
5.1 et 5.2.
