Évitez de réduire la section de la conduite de
i
gaz en aval du compteur à gaz, conservez la
même dimension jusqu'à l'appareil. Sélection-
nez le robinet d'arrêt du gaz qui convient en
fonction de la norme et de la section. En cas
d'utilisation d'un dispositif de surveillance de
flux de gaz, choisissez la section de tube
immédiatement supérieure.
À la livraison, le modèle ecoTEC exclusiv est
i
configuré pour fonctionner uniquement au
gaz naturel et seul le service après-
vente Vaillant est habilité à le modifier pour
qu'il puisse utiliser du propane G31.
1

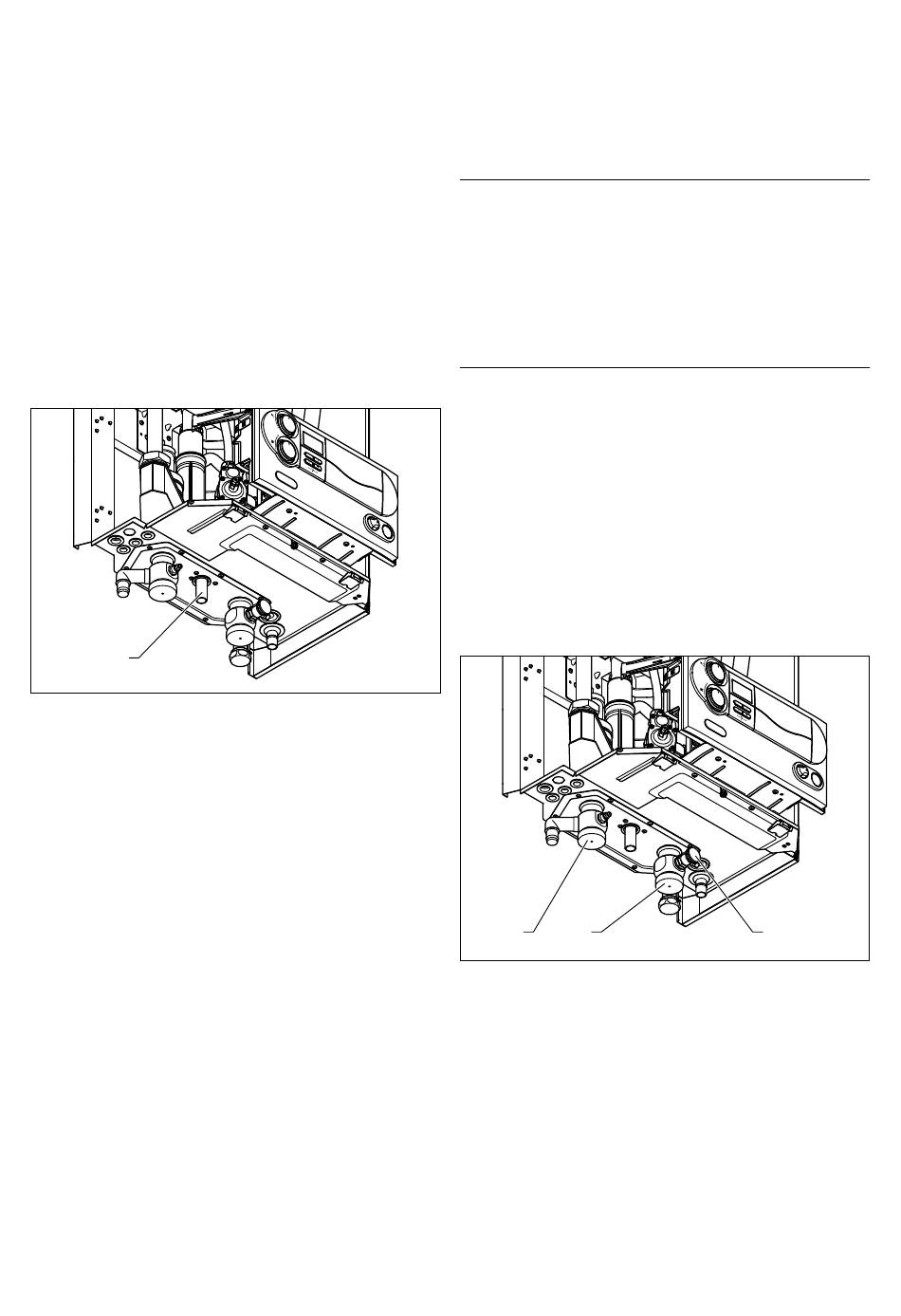

Fig. 5.10 Montage du raccord de gaz
Vous devez raccorder l'appareil à la conduite de gaz du
bâtiment par le biais d'un robinet de gaz à boisseau
sphérique avec dispositif de protection contre les incen-
dies.
> Nettoyez la conduite de gaz par soufflage au préa-
lable. Vous protégerez ainsi l'appareil des dommages.
> Vissez le tube d'alimentation du gaz (1) de l'appareil
sur le robinet de gaz à boisseau sphérique (pré-ins-
tallé). Ce raccordement doit être étanche. Utilisez à
cet effet la bague à sertir G 1 fournie avec l'appareil.
> Purgez la conduite de gaz avant la mise en fonction-
nement.
> Vérifiez l'étanchéité du raccord de gaz.
Notice d'installation et de maintenance ecoTEC exclusiv 0020130722_00
5.5
Raccordement du départ de chauffage et du
retour de chauffage
Attention !
b
Risque de dommages matériels en cas
d'installation non effectuée dans les règles
de l'art !
Toute contrainte au niveau de la conduite de
raccordement peut entraîner des fuites, et
donc des pertes.
> Veillez à ce que les conduites de raccorde-
ment soient montées sans contrainte.
Les joints en matériau assimilable à du caout-
i
chouc peuvent subir des déformations plas-
tiques, ce qui peut entraîner des pertes de
pression.
Nous recommandons d'utiliser des joints en
matériau fibreux de type joint en carton.
L'appareil est raccordé au départ et au retour du chauf-
fage par le biais de robinets de maintenance.
Il existe des accessoires Vaillant adaptés pour le raccor-
dement au système de chauffage.
1
2
Fig. 5.11 Raccordement du chauffage
> Montez les robinets de maintenance dans les règles
de l'art, au niveau du raccord de départ (1) et du rac-
cord d'arrivée (3) de l'appareil.
> Reliez le robinet KFE de l'installation de chauffage à la
valve de prise d'eau froide conformément à la norme.
Installation 5
3
21
