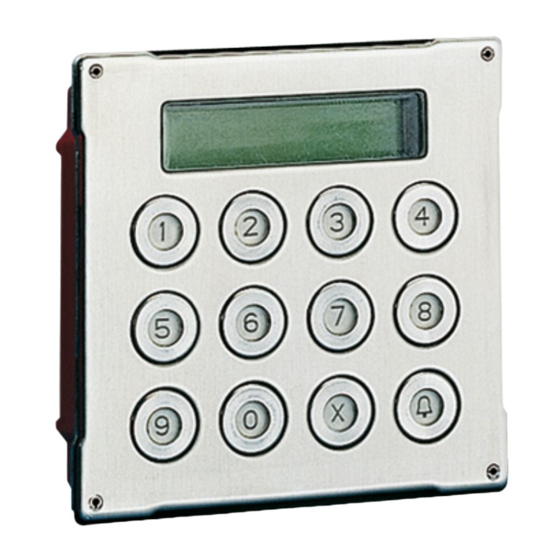

Manuale tecnico modulo rubrica elettronica Art. 3070/B
Technical manual for electronic directory module Art. 3070/B
Manuel technique module répertoire électronique Art. 3070/B
Technische handleiding elektronische namenlijstmodule art. 3070/B
www.comelitgroup.com

Publicité

Table des Matières
loading

Sommaire des Matières pour Comelit 3070/B

  • Page 1 MANUALE TECHNICAL MANUEL TECHNISCHE TECNICO MANUAL TECHNIQUE HANDLEIDING Manuale tecnico modulo rubrica elettronica Art. 3070/B Technical manual for electronic directory module Art. 3070/B Manuel technique module répertoire électronique Art. 3070/B Technische handleiding elektronische namenlijstmodule art. 3070/B www.comelitgroup.com...
  • Page 2 All the equipment must only be used for the purpose it was designed for. doeleinden waarvoor ze zijn ontworpen. Comelit Group S.p.A. is Comelit Group S.p.A. does not assume responsibility for improper use of the niet aansprakelijk voor oneigenlijk gebruik van de apparaten, voor apparatus, for modifi...
  • Page 3: Table Des Matières

    1.1.1. PARAMETRI PORTER ....................7 A. Modifi ca tempo di fonica .....................7 Il modulo di chiamata digitale Comelit Art. 3070/B è utilizzabile in impianti B. Modifi ca tempo di apriporta ..................7 tipo Simplebus, Simplebus Top e Vip ed è dotato di una tastiera numerica C.
  • Page 4: Modalità Di Navigazione

    INSTALLAZIONE DEL MODULO SELEZIONE MENU Per l’utilizzo del modulo 3070/B con 4680C, vedere schemi a pag. 68. Per l’utilizzo del modulo 3070/B con 4662C, vedere schemi a pag. 69. Dopo aver effettuato l'accesso alla fase di confi gurazione (vedi pag. 7).
  • Page 5: Autodiagnosi

    AUTODIAGNOSI * Seguire la procedura descritta in "1.1.3. MODO CHIAMATA" se si desidera DIAGNOSI MODO CHIAMATA allineare il modulo rubrica al tipo di impianto confi gurato sul porter. All'accensione l'apparecchiatura esegue una diagnosi per verifi care il tipo di impianto confi gurato sul porter (Simplebus, Simplebus Top o Vip). IMPOSTAZIONE DELLA LINGUA Se il parametro LINGUA è...
  • Page 6: Uso Del Modulo Digitale

    Digitare il codice tramite ESEMPIO: chiamata OPERAZIONE VISUALIZZAZIONE DISPLAY DESCRIZIONE _ _ 1 la tastiera numerica ad utente con codice 1. del modulo Art. 3070/B. PER CHIAMARE Premere il tasto FINE COMUNICAZIONE Premere il tasto per chiamare. ATTENDERE APERTURA PORTA DIGITANDO IL CODICE DI PASSWORD...
  • Page 7: Accesso/Uscita Fase Di Configurazione

    ACCESSO/USCITA FASE DI CONFIGURAZIONE 1. IMPOSTAZIONI 1.1. PARAMETRI IMPIANTO OPERAZIONE VISUALIZZAZIONE DISPLAY DESCRIZIONE Collegare il morsetto Il modulo è in fase di 1.1.1. PARAMETRI PORTER PR al morsetto – programmazione. Questa operazione permette di modifi care: e alimentare il modulo PRINCIPALE Lo scorrimento A.
  • Page 8: Visualizza [No Vip]

    1.1.2. TIPO DI DOWNLOAD [NO VIP] Se l’inserimento è Premere il tasto PARAMETRO avvenuto correttamente. Il parametro imposta il tipo di connessione (RS232 o RS485) utilizzata per confermare il valore MODIFICATO del parametro. la gestione dei dati. oppure: Se il parametro non OPERAZIONE VISUALIZZAZIONE DISPLAY DESCRIZIONE...
  • Page 9: Modo Chiamata

    1.1.3. MODO CHIAMATA D. Modalitá di chiamata SIMPLEBUS TOP - CODICE INDIRETTO In questa modalità di funzionamento l’utente citofonico è È possibile scegliere fra 5 modalità di gestione chiamata: identifi cato dai campi Codice indiretto di 6 cifre al massimo e da •...
  • Page 10: Indirizzo Rs485 [No Vip]

    1.1.4. INDIRIZZO RS485 [NO VIP] Selezionare il modo ESEMPIO: impostare MODO CHIAMATA chiamata digitando il l'impianto come Il valore di questo parametro è utilizzato solo in applicazioni speciali. _ _ _ 1 numero corrispondente: SIMPLEBUS TOP 0 = SIMPLEBUS OPERAZIONE VISUALIZZAZIONE DISPLAY DESCRIZIONE 2 sec...
  • Page 11: Lingua

    1.2. LINGUA 1.3. RIPRISTINA DEFAULT Il valore di questo parametro è utilizzato per impostare la lingua dei Questa operazione ripristina i parametri di default della rubrica: messaggi. Lingua = DEFAULT; Tipo di impianto = SIMPLEBUS; Tipo di chiamata = STANDARD; OPERAZIONE VISUALIZZAZIONE DISPLAY DESCRIZIONE...
  • Page 12: Controllo Accessi

    2.1.2. RIPRISTINA DEFAULT Uscire dalla fase di confi gurazione (vedi OPERAZIONE VISUALIZZAZIONE DISPLAY DESCRIZIONE pag. 7) Accedere alla fase di Lo scorrimento CONTR.ACCESSI confi gurazione (vedi dei menu avviene SUPERCODICE 2. CONTROLLO ACCESSI pag. 7) automaticamente ogni Selezionare il menu SUPERCODICE 2 secondi.
  • Page 13: Inserisci

    2.2.1. INSERISCI Inserire il codice di inserire la password PASSWORD password desiderato. esatta (le prime due OPERAZIONE VISUALIZZAZIONE DISPLAY DESCRIZIONE VALORE: _ _ _ _ _ _ cifre, se omesse, sono Accedere alla fase di Lo scorrimento PASSWORD PRINCIPALE pari a zero)z confi...
  • Page 14: Info

    Tramite il software Art.1249B (IR 003 - SW rev. 2.3 o superiori) è possibile TERMINATO inserire all’interno del modulo 3070/B la lista con i campi Codice Indiretto Oppure: Se si è verifi cata e Codice per la modalità di funzionamento CODICE INDIRETTO. Il 3070/B...
  • Page 15: Lettura Della Lista Memorizzata ( Upload )

    LETTURA DELLA LISTA MEMORIZZATA ( UPLOAD ) Tramite il software Art.1249B (IR 003 - SW rev. 2.3 o superiori) è possibile leggere all’interno del modulo 3070/B la lista con i campi Codice Indiretto e Codice per la modalità di funzionamento CODICE INDIRETTO. Il 3070/B deve essere impostato in modalità...
  • Page 16: Albero Di Navigazione

    Albero di navigazione PRINCIPALE IMPOSTAZIONI PAR. IMPIANTO PAR. PORTER INS. t FONICA RANGE SB&SBTOP 10-180 _ _ 30 RANGE VIP 30-600 INS. t APRIPORTA RANGE SB&SBTOP 1-8 _ _ _ 3 RANGE VIP 1-60 [NO VIP] INS. t RESET RANGE SB&SBTOP 1-10 _ _ _ 2 [NO VIP] [NO VIP]...
  • Page 17 INDIRIZZO RS485 RANGE SB&SBTOP 0-255 _ 250 [NO VIP] LINGUA INS.LINGUA _ _ _ 0 ITALIANO _ _ _ 1 ENGLISH _ _ _ 2 FRANCAIS _ _ _ _ .._ _ 12 DEFAULT RIPRIST. DEFAULT _ _ _ 0 Sì...
  • Page 18 PASSWORD INSERISCI LA PASSWORD DEVE ESSERE DI VALORE: _ _ _ _ _ _ ALMENO 4 CIFRE ELIMINA INSERIRE LA PASSWORD ESATTA VALORE: _ _ _ _ _ _ (le prime due cifre, se omesse, sono pari a zero) AZZERA ELIMINARE TUTTE LE PASSWORD? INFO ART.
  • Page 19: Introduction

    1.1.1. SPEAKER PARAMETERS ..................23 A. Change the audio time ....................23 The Comelit digital call module Art. 3070/B can be used in Simplebus, A. Change the door lock time ..................23 Simplebus Top and VIP type systems, and is fi tted with an numeric keypad to call C.
  • Page 20: Navigation Mode

    INSTALLING THE MODULE MENU SELECTION If using module 3070/B with 4680C, see diagrams on page 68. If using module 3070/B with 4662C, see diagrams on page 69. Access to the confi guration stage has been carried out (see page 23).
  • Page 21: Self-Testing

    SELF-TESTING * Follow the procedure described in if you want to align the "1.1.3. CALL MODE" CALL MODE TESTING directory module with the type of system confi gured on the speaker. When the device is switched on, it performs a test to check the type of system SETTING THE LANGUAGE confi...
  • Page 22: Using The Digital Module

    DESCRIPTION Enter code using EXAMPLE: calling _ _ 1 the numeric keypad a user with code 1. PROCEDURE DISPLAY INFO DESCRIPTION on module Art. 3070/B. PRESS TO CALL Press the key. END OF COMMUNICATION Press the to call. PLEASE WAIT...
  • Page 23: Accessing/Exiting The Configuration Stage

    ACCESSING/EXITING THE CONFIGURATION STAGE 1. SETTINGS 1.1. SYSTEM PARAMETERS PROCEDURE DISPLAY INFO DESCRIPTION Connect terminal The module is in 1.1.1. SPEAKER PARAMETERS programming mode. PR to terminal – MAIN This procedure can be used to: The menus are scrolled and power up the module. SETTINGS A.
  • Page 24: Viewing [Not Vip]

    1.1.2. DOWNLOAD TYPE [NOT VIP] If entry is successful. PARAMETER Press the key The parameter sets the type of connection (RS232 or RS485) used for data CHANGED confi rm the value management. of the parameter. If entry does not fall within the limits.
  • Page 25: Call Mode

    1.1.3. CALL MODE D. SIMPLEBUS TOP – INDIRECT CODE call mode In this operating mode, the door-entry phone user is identifi ed by an There are 5 call management modes to choose from: Indirect Code fi eld no longer than 6 digits and a 2-part Code fi eld; a zone •...
  • Page 26: Rs485 Address [Not Vip]

    1.1.4. RS485 ADDRESS [NOT VIP] Select the call mode EXAMPLE: setting the CALL MODE by entering the system as SIMPLEBUS The value of this parameter is used only in special applications. _ _ _ 1 corresponding number: 0 = SIMPLEBUS PROCEDURE DISPLAY INFO DESCRIPTION...
  • Page 27: Language

    1.2. LANGUAGE 1.3. DEFAULT SETTINGS The value of this parameter is used to set the language in which messages are This procedure restores the factory-set default parameters: displayed. Language = DEFAULT; System type = SIMPLEBUS; Call type = STANDARD; PROCEDURE DISPLAY INFO DESCRIPTION Screensaver = disabled (the Screen Saver function can only be programmed for VIP...
  • Page 28: Access Control

    2.1.2. DEFAULT SETTINGS Exit confi guration (see page 23). PROCEDURE DISPLAY INFO DESCRIPTION Access confi guration (see The menus are scrolled ACCESS CONTROL page 23). through automatically SUPERCODE 2. ACCESS CONTROL Select the menu every 2 seconds. SUPERCODE ACCESS CONTROL DEFAULT SETTINGS 2.1.
  • Page 29: Enter

    2.2.1. ENTER Enter the desired Enter the exact PASSWORD password code. password (the fi rst two PROCEDURE DISPLAY INFO DESCRIPTION VALUE: _ _ _ _ _ _ digits, if omitted, will be Access confi guration (see The menus are scrolled MAIN PASSWORD entered as zero).
  • Page 30: Info

    Software Art.1249B (R.I. 003 - SW rev. 2.3 or higher) can be used to enter the ABORTED list with Indirect Code and Code fi elds for INDIRECT CODE operating mode on module 3070/B. 3070/B must be set to indirect code call mode (see "1.1.3. Call mode"). INITIAL CONDITION...
  • Page 31: Reading (Upload) Of The Stored List

    Software Art.1249B (R.I. 003 - SW rev. 2.3 or higher) can be used to read, inside module 3070/B, the list with Indirect Code and Code fi elds for INDIRECT CODE operating mode. 3070/B must be set to indirect code call mode (see "1.1.3. Call mode").
  • Page 32: Navigation Tree

    Navigation tree MAIN SETTINGS SYSTEM PARAM. SPEAKER PARAM. ENTER t AUDIO SB&SBTOP RANGE 10-180 _ _ 30 VIP RANGE 30-600 ENT. t DOOR LOCK SB&SBTOP RANGE 1-8 _ _ _ 3 VIP RANGE 1-60 [NOT VIP] ENTER t RESET SB&SBTOP RANGE 1-10 _ _ _ 2 [NOT VIP] [NOT VIP]...
  • Page 33 ADDRESS RS485 SB&SBTOP RANGE 0-255 _ 250 [NOT VIP] LANGUAGE LANGUAGE _ _ _ 0 ITALIANO _ _ _ 1 ENGLISH _ _ _ 2 FRANCAIS _ _ _ _ .._ _ 12 DEFAULT DEFAULT SETTINGS _ _ _ 0 _ _ _ 1 ACCESS CONTROL SUPERCODE...
  • Page 34 PASSWORD ENTER THE PASSWORD MUST CON- VALUE: _ _ _ _ _ _ TAIN AT LEAST 4 DIGITS DELETE ENTER THE EXACT PASSWORD VALUE: _ _ _ _ _ _ (the fi rst two digits, if omitted, will be entered as zero) DELETE ALL DELETE ALL PASSWORD? INFO...
  • Page 35: Introduction

    INTRODUCTION 1.1.1. PARAMÈTRES HP......................39 A. Changer temps audio ....................39 A. Modifi cation du temps d'ouvre-porte ................39 Le module d'appel numérique Comelit Art. 3070/B s'utilise dans des installations C. Modifi cation du temps de reset [NO VIP] ..............39 de type Simplebus, Simplebus Top et VIP et il est équipé d'un clavier numérique D.
  • Page 36: Mode De Navigation

    APPEL – OUVRE-PORTE – INSTALLATION DU MODULE SÉLECTION MENU Pour utiliser le module 3070/B avec 4680C, voir schémas page 68. Pour utiliser le module 3070/B avec 4662C, voir schémas page 69. Après avoir accédé à la phase de confi guration (voir page 39).
  • Page 37: Autodiagnostic

    AUTODIAGNOSTIC * Suivre la procédure décrite au parag. « pour aligner le 1.1.3. MODE APPEL » DIAGNOSTIC MODE D'APPEL module répertoire au type d'installation confi guré sur le module HP-micro. À l'allumage, l'appareil procède à un diagnostic pour vérifi er le type d'installation confi...
  • Page 38: Emploi Du Module Numérique

    Entrer le code EXEMPLE : appel OPÉRATION AFFICHAGE DESCRIPTION sur le clavier numérique _ _ 1 à un résident avec code 1. du module Art. 3070/B. POUR APPELER Appuyer sur la touche FIN DE COMMUNICATION Appuyer sur la touche pour appeler. ATTENDRE OUVERTURE DE LA PORTE EN NUMÉRISANT LE CODE D'ACCÈS...
  • Page 39: Accès/Sortie Phase De Configuration

    ACCÈS/SORTIE PHASE DE CONFIGURATION 1. CONFIGURATIONS 1.1. PARAMÈTRES SYST OPÉRATION AFFICHAGE DESCRIPTION Connecter la borne Le module est en phase 1.1.1. PARAMÈTRES HP de programmation. PR à la borne – PRINCIPAL Cette opération permet de modifi er : Les menus défi lent puis brancher le module REGLAGES A.
  • Page 40: Visualiser [No Vip]

    1.1.2. TYPE DE TÉLÉCHARGEMENT [NO VIP] Si la saisie a eu lieu PARAMETRE Appuyer sur la touche correctement. Le paramètre défi nit le type de connexion (RS232 ou RS485) utilisée pour la MODIFIE pour confi rmer la valeur gestion des données. du paramètre.
  • Page 41: Mode Appel

    1.1.3. MODE APPEL D. Modalité d'appel SIMPLEBUS TOP - CODE INDIRECT Dans ce mode de fonctionnement, le résident est identifi é par les champs Possibilité de choisir parmi 5 modalités de gestion d'appel : Code indirect de 6 chiffres maximum et par un champ Code comprenant •...
  • Page 42: Adresse Rs485 [No Vip]

    1.1.4. ADRESSE RS485 [NO VIP] Sélectionner le mode EXEMPLE : confi gurer MODE APPEL d'appel en tapant le l'installation comme La valeur de ce paramètre est utilisée uniquement dans des applications spéciales. _ _ _ 1 numéro correspondant : SIMPLEBUS TOP 0 = SIMPLEBUS OPÉRATION AFFICHAGE...
  • Page 43: Langue

    1.2. LANGUE 1.3. RÉTABLIR CONF. PAR DÉFAUT La valeur de ce paramètre est utilisée pour programmer la langue des messages. Cette opération rétablit les paramètres standard du répertoire : Langue = DÉFAUT ; Type d'installation = SIMPLEBUS ; Type d'appel = STANDARD ; OPÉRATION AFFICHAGE DESCRIPTION...
  • Page 44: Contrôle Des Accès

    2.1.2. RÉT.CONFIG.DÉFAUT Quitter la phase de confi guration (voir page 39) OPÉRATION AFFICHAGE DESCRIPTION Accéder à la phase Les menus défi lent CONTROL D'ACCES de confi guration (voir automatiquement toutes CODE MAITRE 2. CONTRÔLE DES ACCÈS page 39) les 2 secondes. Sélectionner le menu CODE MAITRE 2.1.
  • Page 45: Introduire

    2.2.1. INTRODUIRE Introduire le code d'accès Saisir le code d'accès CODE D'ACCES désiré. exact (en cas d'oubli, les OPÉRATION AFFICHAGE DESCRIPTION VALUER: _ _ _ _ _ _ deux premiers chiffres Accéder à la phase de Les menus défi lent PRINCIPAL CODE D'ACCES correspondent à...
  • Page 46: Info

    Le logiciel Art.1249B (IR 003 - SW version 2.3 ou plus) permet de saisir dans le DECHARGEMENT vérifi ée durant le module 3070/B la liste avec les champs Code Indirect et Code pour le mode de MANQUEE téléchargement. fonctionnement CODE INDIRECT. L’art. 3070/B doit être programmé en mode d’appel code indirect.
  • Page 47: Lecture De La Liste Mémorisée (Upload)

    Le logiciel Art.1249B (IR 003 - SW version 2.3 ou plus) permet de lire dans le module 3070/B la liste avec les champs Code Indirect et Code pour le mode de fonctionnement CODE INDIRECT. L’art. 3070/B doit être programmé en mode d’appel code indirect.
  • Page 48: Arbre De Navigation

    Arbre de navigation PRINCIPAL REGLAGES PARAMETRES SYST. PARAMETRES HP INT. t AUDIO RANGE SB&SBTOP 10-180 _ _ 30 RANGE VIP 30-600 INT. t OUVREP. RANGE SB&SBTOP 1-8 _ _ _ 3 RANGE VIP 1-60 [NO VIP] INT. t RESET RANGE SB&SBTOP 1-10 _ _ _ 2 [NO VIP] [NO VIP]...
  • Page 49 ADRESSE RS485 RANGE SB&SBTOP 0-255 _ 250 [NO VIP] LANGUE INT.LANGUE _ _ _ 0 ITALIANO _ _ _ 1 ENGLISH _ _ _ 2 FRANCAIS _ _ _ _ .._ _ 12 DEFAULT RET.CONF. DEFAUT _ _ _ 0 _ _ _ 1 CONTROL D'ACCES CODE MAITRE...
  • Page 50 CODE D'ACCES INTRODUIR LE CODE D'ACCÈS DOIT CONTE- VALUER:_ _ _ _ _ _ NIR AU MOINS 4 CHIFFRES EFFACER INTRODUIRE LE CODE D'ACCÈS EXACT VALUER: _ _ _ _ _ _ (en cas d'oubli, les deux premiers chiffres correspondent à zéro) EFFACER TOUT EFFACER TOUS LES CODE D'ACC.? INFO...
  • Page 51: Inleiding

    1.1.1. SPEAKERPARAMETERS ..................55 A. Wijziging van de gesprekstijd ..................55 De digitale oproepmodule art. 3070/B van Comelit kan worden gebruikt in systemen van A. Wijziging van de deuropentijd ..................55 het type Simplebus, Simplebus Top e Vip. De module heeft een numeriek toetsenbord C.
  • Page 52: Navigatiemodus

    INSTALLEREN VAN DE MODULE MENUKEUZE Voor het gebruik van de module 3070/B met 4680C, zie de schema's op pag. 68. Voor het gebruik van de module 3070/B met 4662C, zie de schema's op pagina 69. Nadat de confi guratiestand geopend is (zie pag. 55).
  • Page 53: Zelfdiagnose

    ZELFDIAGNOSE * Volg de procedure die beschreven is in " als u de 1.1.3. OPROEPMODUS" DIAGNOSE OPROEPMODUS namenlijstmodule wilt laten overeenstemmen met het type systeem dat op de speakerunit is geconfi gureerd. Wanneer het apparaat wordt ingeschakeld, voert het een zelfdiagnose uit om te controleren welk type systeem is geconfi...
  • Page 54: Gebruik Van De Digitale Module

    OMSCHRIJVING het numerieke toetsenbord _ _ 1 van gebruiker met code 1. Druk op de toets EINDE van de module art. 3070/B. OM TE BELLEN GESPREK Druk op de toets om te bellen. EVEN WACHTEN AUB OPENEN VAN DE DEUR DOOR EEN PASWOORDCODE IN TE TOETSEN...
  • Page 55: Configuratiestand Openen/Sluiten

    CONFIGURATIESTAND OPENEN/SLUITEN 1. INSTELLINGEN 1.1. SYSTEEMPARAMETERS BEWERKING WEERGAVE DISPLAY OMSCHRIJVING Verbind de klem De module is in de 1.1.1. SPEAKERPARAMETERS PR met de klem – programmeringsfase. HOOFD Hiermee kan het volgende worden gewijzigd: Het menu scrolt en schakel de spanning op INSTELLINGEN A.
  • Page 56: Weergave [No Vip]

    1.1.2. TYPE DOWNLOAD [NO VIP] Als de instelling goed heeft PARAMETER Druk op de toets plaatsgevonden. Deze parameter stelt het type verbinding in (RS232 of RS485) die gebruikt wordt om de GEWIJZIGD de waarde gegevens te beheren. van de parameter te bevestigen.
  • Page 57: Oproepmodus

    1.1.3. OPROEPMODUS D. Oproepmodus SIMPLEBUS TOP - AANGEPASTE CODE In deze werkwijze wordt de gebruiker van het intercomsysteem geïdentifi ceerd Er kan worden gekozen uit 5 oproepbeheermodi: door de velden Aangepaste code van maximaal 6 cijfers en een veld Code •...
  • Page 58: Rs485-Adres [No Vip]

    1.1.4. RS485-ADRES [NO VIP] Selecteer de oproepmodus VOORBEELD: stel het OPROEP MODE door het overeenkomende systeem in als SIMPLEBUS De waarde van deze parameter wordt alleen gebruikt in speciale applicaties. _ _ _ 1 cijfer in te toetsen: 0 = SIMPLEBUS BEWERKING WEERGAVE DISPLAY OMSCHRIJVING...
  • Page 59: Taal

    1.2. TAAL 1.3. RESET DEFAULT De waarde van deze parameter wordt gebruikt voor het instellen van de taal voor de Hiermee worden de standaardwaarden van de parameters van de namenlijst hersteld: mededelingen. Taal = DEFAULT; Type systeem = SIMPLEBUS; Type oproep = STANDAARD; BEWERKING WEERGAVE DISPLAY OMSCHRIJVING...
  • Page 60: Toegangscontrole

    2.1.2. RESET DEFAULT Sluit de confi guratiestand (zie pag. 55) BEWERKING WEERGAVE DISPLAY OMSCHRIJVING Ga naar de Het menu scrolt TOEGANGSCONTROLE confi guratiestand (zie automatisch iedere 2 SUPERCODE 2. TOEGANGSCONTROLE pag. 55) seconden. Selecteer het menu SUPERCODE TOEGANGS CONTROLE/ RESET DEFAULT De huidige waarde van de 2.1.
  • Page 61: Invoeren

    2.2.1. INVOEREN Geef het gewenste voer het juiste paswoord PASWOORD paswoord in. in (als de eerste twee cijfers BEWERKING WEERGAVE DISPLAY OMSCHRIJVING GETAL: _ _ _ _ _ _ weggelaten zijn, zijn ze gelijk Ga naar de Het menu scrolt aan nul) HOOFD PASWOORD...
  • Page 62: Info

    Met de software art.1249B (IR 003 - SW rev. 2.3 of hoger) kunnen de velden DOWNLOADEN kon worden uitgevoerd. Aangepaste code en Code worden ingevoerd in de module 3070/B voor de werkwijze GESTOPT AANGEPASTE CODE. De 3070/B moet zijn ingesteld in de oproepmodus "Aangepaste code".
  • Page 63: Uitlezen Van Een Opgeslagen Lijst (Upload)

    Met de software art.1249B (IR 003 - SW rev. 2.3 of hoger) kunnen de velden Aangepaste code en Code worden gelezen in de module 3070/B voor de werkwijze AANGEPASTE CODE. De 3070/B moet zijn ingesteld in de oproepmodus "Aangepaste code". (zie “1.1.3.
  • Page 64: Navigatiestructuur

    Navigatiestructuur HOOFD INSTELLINGEN SYSTEEM PARAMET. SPEAKER PARAMETR VOER GESPREKS.IN RANGE SB&SBTOP 10-180 _ _ 30 RANGE VIP 30-600 VOER DEUROPEN.IN RANGE SB&SBTOP 1-8 _ _ _ 3 RANGE VIP 1-60 [NO VIP] VOER RESETT. IN RANGE SB&SBTOP 1-10 _ _ _ 2 [NO VIP] [NO VIP] BEKIJKEN...
  • Page 65 ADRES RS485 RANGE SB&SBTOP 0-255 _ 250 [NO VIP] TAAL TAAL _ _ _ 0 ITALIANO _ _ _ 1 ENGLISH _ _ _ 2 FRANCAIS _ _ _ _ .._ _ 12 DEFAULT RESET DEFAULT _ _ _ 0 _ _ _ 1 TOEGANGSCONTROLE SUPERCODE...
  • Page 66 PASWOORD VOER HET PASWOORD MOET MINSTENS GETAL: _ _ _ _ _ _ 4 CIJFERS LANG ZIJN WISSEN VOER HET CORRECTE PASWOORD IN GETAL: _ _ _ _ _ _ (als de eerste twee cijfers weggelaten worden, zijn ze gelijk aan nul) ALLE WISSEN ALLE PASWOORD WISSEN? INFO...
  • Page 67: Schemi Di Collegamento

    SCHEMI DI COLLEGAMENTO Connessione a massa articolo 3070/B. WIRING DIAGRAMS Connection to earth of 3070/B. SCHÉMAS DE CONNEXION Connexion à la masse article 3070/B. AANSLUITSCHEMA’S Aansluiting van aarding van de module 3070/B.
  • Page 68: Collegamento Con Modulo Ikall 4680C

    SB2V/DVI Collegamento con modulo Ikall 4680C Connection with Ikall module 4680C Connexion au module Ikall 4680C Verbinding met module Ikall 4680C 1595 120-230 V NC NO 3070B 4680C 3072B "V " BLUE "S" YELLOW "V+" BROWN 2E7T000696...
  • Page 69: Collegamento Con Modulo Powercom Vip 4662C

    VIP/002DV Collegamento con modulo Powercom Vip 4662C Connection with VIP Powercom module 4662C Connexion au module Powercom VIP 4662C Verbinding met module Powercom Vip 4662C ORANGE WIRE TX - 1395 WHITE/ORANGE WIRE TX + GREEN WIRE RX - WHITE/GREEN WIRE RX + 4662C+3269/1 3270...
  • Page 70: Collegamento Con Modulo Ikall 4682C

    VIP/002DVI Collegamento con modulo Ikall 4682C Connection with Ikall module 4682C Connexion au module Ikall 4682C Verbinding met module Ikall 4682C 1595 ORANGE WIRE TX - WHITE/ORANGE WIRE TX + GREEN WIRE RX - WHITE/GREEN WIRE RX + 120-230 V NC NO 3070B 3072B...
  • Page 71: Collegamento A Computer

    CA/EN/109B Collegamento a computer Connection to computer Connexion à l'ordinateur Verbinding met computer COMPUTER È possibile utilizzare al max 5 terminali Art. 3070B-3072B Distanza massima tra l'Art. 20022618 ed il terminale Art. 3070B-3072B più distante: 100m ALIM. It is possible to use up to 5 terminals Art. 3070B-3072B Maximum distance between Art.
