- Page 1 MANUEL TECHNIQUE Module répertoire numérique Art. 3072S Passion.Technology. Design.
-
Page 2: Table Des Matières
• d’utilisation contraire aux indications, • de non-respect des indications et des recommandations présentes dans ce Manuel / Instructions. Comelit Group S.p.A. se réserve le droit de modifier à tout moment et sans préavis le contenu de ce Manuel / Instructions. -
Page 3: Description

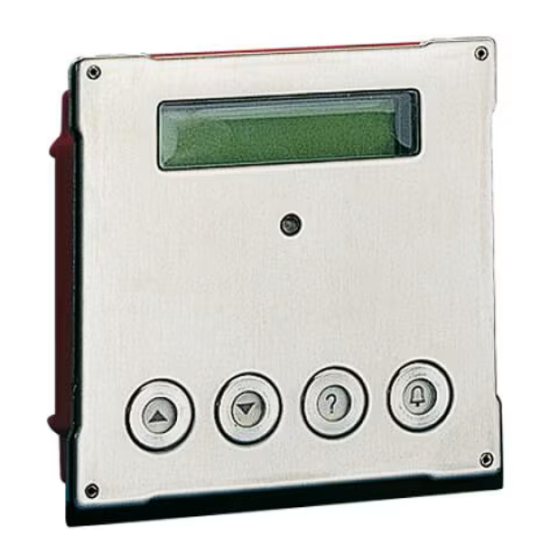

Description Module répertoire à défilement de noms série Vandalcom réalisé avec une double plaque en acier inox 316 de 2,5 mm, avec 4 boutons rétroéclairés et afficheur alphanumérique à 32 caractères. Mémorise jusqu’à 1000 noms d’usagers. Les noms défilent en appuyant sur 2 boutons de recherche. Après l’affichage du nom, il suffira d’appuyer sur le bouton d’appel. À... -
Page 4: Caractéristiques Techniques
Caractéristiques techniques CARACTÉRISTIQUES PRINCIPALES Couleur rétro-éclairage Led vert Notation Anti-vandalisme (code IK) Hauteur produit (mm) Largeur produit (mm) Profondeur produit (mm) Température de fonctionnement (°C) -25 ÷ 55 Absorption maximum de courant (mA) CARACTÉRISTIQUES LOGICIEL/FIRMWARE Nbre usagers mémorisables 1000 CARACTÉRISTIQUES MATÉRIEL Boutons totaux COMPATIBILITÉ... -
Page 5: Modalité De Connexion
COMPUTER ALIM. MOXA TCC-80 20022618 Tresse téléphonique blindée 3070S 3072S 120E 1/4W 1195 1195 3070S 3070S 3072S 3072S Possibilité d’utiliser au maximum 5 modulesArt. 3070S-3072S Distance maximum entre l’Art. 20022618 et le module Art. 3070S-3072S le plus éloigné : 100m... -
Page 6: Connexion Dans Des Systèmes Building Kit Et Sb2
1621VC 3070S 3072S "V-" BLUE "S" YELLOW "V+" BROWN 2E7T000696 Utiliser le câble 2E7T000696 inclus dans l’art. 3070S, art. 3072S 20 m max. Bouton ouvre-porte sortie. Connexion dans des systèmes SBTOP et SB1 COLONNE MONTANTE VIDÉOPHONIQUE 1595 120-230 V 4680C... -
Page 7: Programmation Et Fonctionnement
Programmation et fonctionnement Le module d’appel à défilement de noms Comelit 3072S s’utilise dans des installations de type Building kit, SBTOP, audio SB1, audio SB2 et VIP. Il permet d’appeler un résident en le choisissant dans une liste mémorisée : Ses principales caractéristiques sont :... -
Page 8: Autodiagnostic
Autodiagnostic Diagnostic gestion appel À l’allumage, l’appareil procède à un diagnostic pour vérifier le type d’installation configuré sur le module HP- micro (Simplebus, Simplebus Top ou VIP). Si le module d’appel numérique est neuf (ou après retour des paramètres aux valeurs standard): •... -
Page 9: Emploi Du Module Numérique
Emploi du module numérique Appel à un résident CONDITION INITIALE SELECTIONNER NOM AVEC h OU i Module alimenté en condition de repos. RECHERCHE NOM AVEC OPÉRATION AFFICHAGE DESCRIPTION Sélectionner le résident en parcourant la liste des noms Parcourir la liste au moyen des touches JOHN DOE Pour que les noms défilent plus rapidement, POUR APPELER... -
Page 10: Conclusion Appel/Conversation
Conclusion appel/conversation CONDITION INITIALE APPEL Appel envoyé. ENVOYE Conversation en cours. COMMUNICATION OPÉRATION AFFICHAGE DESCRIPTION Appuyer sur la touche FIN DE COMMUNICATION Accès/sortie phase de configuration OPÉRATION AFFICHAGE DESCRIPTION Connecter la borne PR à la borne – Le module est en phase de programmation. Faire défiler le menu avec puis brancher le module. -
Page 11: Réglages
1. Réglages 1.1. Parametres syst. 1.1.1. Paramètres HP Cette opération permet de modifier: A. Changer temps audio: temps de conversation (t AUDIO) B. Changer temps d’ouvre-porte: les temps de fermeture du relais d’ouvre-porte (t OUV-PORTE) C. Changer temps de reset [NO VIP]: les temps d’attente d’envoi reset du module HP-micro au terme de la communication (t RESET) -
Page 12: Type De Téléchargement [No Vip]
ATTENDRE TEMPS AUDIO 0020 h i TEMPS OUVREP. Appuyer sur pour revenir au « menu Parcourir à l’aide de 0002 h i précédent ». TEMPS RESET 0010 h i GESTION APPEL SIMPLEBUS h i Quitter la phase de configuration (voir “Accès/sortie phase de configuration”) 1.1.2. -
Page 13: Gestion Appel
1.1.3. Gestion appel Possibilité de choisir parmi 3 modalités de gestion d’appel: • Simplebus standard (par défaut), • Simplebus Top, • A. Modalité d’appel SIMPLEBUS - STANDARD (par défaut) Dans ce mode de fonctionnement, le résident est identifié par un champ Nom Résident et par un champ Code de 3 chiffres maximum (compris entre 1 et 240). -
Page 14: Adresse Rs485 [No Vip]
1.1.4. Adresse RS485 [NO VIP] La valeur de ce paramètre est utilisée uniquement dans des applications spéciales. OPÉRATION AFFICHAGE DESCRIPTION PRINCIPAL Faire défiler le menu avec REGLAGES Appuyer sur pour confirmer. REGLAGES Accéder à la phase de configuration (voir Appuyer sur pour revenir au «... -
Page 15: Rét.config. Défaut
1.3. Rét.config. défaut Cette opération rétablit les paramètres standard du répertoire: Langue = DÉFAUT; Type d’installation = SIMPLEBUS; Type d’appel = STANDARD; Écran de veille = désactivé; (la fonction Écran de veille est programmable uniquement sur les systèmes VIP à travers VIP Manager) Adresse RS485 = 0000;... -
Page 16: Info
GESTION DES DONNÉES VIA 1249B [NO VIP] Téléchargement d’une liste (download) Le logiciel Art.1249B permet de télécharger dans le module 3072S la liste avec les champs Nom résident et Code, rangée par ordre alphabétique croissant. Il est nécessaire d’effectuer les opérations suivantes: CONDITION INITIALE SELECTIONNER NOM Module alimenté... -
Page 17: Lecture De La Liste Mémorisée (Upload)
Lecture de la liste mémorisée (upload) Le logiciel Art.1249B permet de lire dans le module 3072S la liste avec les champs Nom résident et Code. Il est nécessaire d’effectuer les opérations suivantes: CONDITION INITIALE SELECTIONNER NOM Module alimenté en condition de repos. -
Page 18: Arbre De Navigation
2. Arbre de navigation PRINCIPAL REGLAGES SYSTEM PARAM. PARAMETRES HP INT. t AUDIO RANGE SB&SBTOP 10-180 0030 RANGE VIP 30-600 INT. t OUVREP. RANGE SB&SBTOP 1-8 0003 RANGE VIP 1-60 [NO VIP] INT. t RESET RANGE SB&SBTOP 1-10 0002 [NO VIP] [NO VIP] VISUALISER [NO VIP]... -
Page 19: Fonctionnalités De L'installation Et Schémas
Fonctionnalités de l’installation et schémas Pour de plus amples informations sur les fonctionnalités de l’installation et pour visualiser les schémas d’installation, cliquez sur le type d’installation qui correspond à vos exigences : • Système audio/vidéo Building Kit pour réaliser des installations audio-vidéo dans un immeuble. •... - Page 20 C E R T I F I E D M A N A G E M E N T S Y S T E M S w w w . c o m e l i t g r o u p . c o m Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy...
