- Page 1 MANUEL TECHNIQUE PQRS WXYZ Module d’appel numérique Art. 3360B/3360BM Passion.Technology. Design.
-
Page 2: Table Des Matières
Logiciel Art. 1249B ....................45 7. Valider/désactiver le mess. de bienvenu ............... 22 1. Installation driver USB pour connexion Art. 3360B au PC ........45 8. Introduire le mess. de bienvenu ................23 2. Utilisation répertoire par le logiciel Art. 1249B ............45 9. -
Page 3: Description Générale

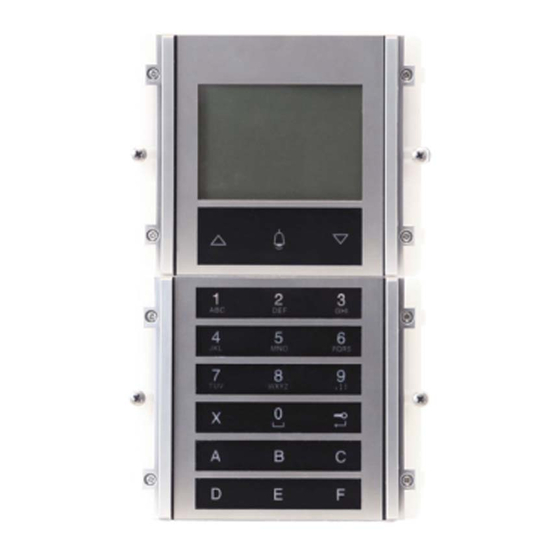

Description générale Le module d’appel numérique Comelit Art. 3360B s’utilise dans des installations Simplebus, Simplebus Top Building Kit et Vip. Il est équipé d’un répertoire porte-noms pour mémoriser une liste de noms et de mots de passe et d’un clavier alphanumérique pour appeler les résidents, en composant le code qui les identifie. -
Page 4: Autodiagnostic
Autodiagnostic À l’allumage, l’appareil effectue un diagnostic des connexions pour vérifier que la communication et la configuration du module HP-micro (Art. 1622, 1622VC, 1621, 1621VC, 1682, 1682HVC, 4680C, 4681, 4682HC) est correcte Le message ATTENDRE indique que l’auto-diagnostic est en cours. À... -
Page 5: Définir Le Type De Connexion À Distance
Définir le type de connexion à distance En modalité SIMPLEBUS/SIMPLEBUS TOP (voir page 13) et avec usb branché : sélectionner le type de téléchargement à l’allumage 1. Pour sélectionner le type de téléchargement, dérouler la liste à l’aide de TYPE TÉLÉCHARG *OFF RS485 DÉFIL. -
Page 6: Chercher Un Nom En Répertoire
2. Chercher un nom en répertoire f condition de repos 1. Appuyer sur INTRODUIRE UNE PARTIE DU NOM DESIRE 2. introduire le nom au clavier alphanumérique ; pour l’utilisation des caractères spéciaux voir tableau SORS CANC 3. pour confirmer l’initiale du nom, appuyer sur 4. -
Page 7: Accès À La Phase De Programmation
PPORTE OUVERTE 4. pour quitter, appuyer sur Accès à la phase de programmation 1A. relier la borne PRG à GND et alimenter le module 1B. ou appuyer sur et introduire code maître de défaut 778899 INTRODUIRE MOT DE PASSE: ***** 9 CANC 2. -
Page 8: Modifier Un Nom Ou Un Code Dans Le Répertoire
CODE: _ _ 2 SORS CANC 7. Pour confirmer, appuyer sur 8. pour quitter, appuyer sur 2. Modifier un nom ou un code dans le répertoire non disponible si le mode d’appel est IMMOTEC STANDARD IMMOTEC INDIRECT accéder à la phase de programmation 2. -
Page 9: Effacer Un Nom Du Répertoire
MARIO ROSSI_ DÉFIL. CANC 8. modifier le nom au clavier alphanumérique ; pour l’utilisation des caractères spéciaux, voir tableau 9. Pour confirmer, appuyer sur ou sur 10. modifier le code (3 chiffres maxi) à l’aide du clavier alphanumérique CODE: _ _ 2 SORS CANC 11. -
Page 10: Effacer Le Répertoire
DÉFIL. CANC 5. pour confirmer l’initiale du nom, appuyer sur 6. pour afficher le nom à effacer, faire défiler le répertoire avec MARIO ROSSI DÉFIL. SORS 7. pour confirmer le choix du nom à effacer, appuyer sur ou sur 8. pour quitter, appuyer sur 4. -
Page 11: Contrôle Accès
EFFACEMENT EN COURS... EFFACEMENT TERMINÉ 5. pour quitter, appuyer sur Contrôle accès 1. Modifier code maître de défaut (778899) le code maître (de défaut 778899) permet d’accéder aux menus de programmation. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Contrôle accès Code maître Introduire nouveau... -
Page 12: Rét. Config. Code Maître De Défaut
2. Rét. config. code maître de défaut (778899 accéder à la phase de programmation 2. sélectionner les rubriques du menu: Contrôle accès Code maître Rét. config. défaut INTRODUIRE NOUVEAU RÉT. CONFIG. DÉFAUT DÉFIL. SORS 3. Pour confirmer, appuyer sur ou sur CODE MAÎTRE MODIFIÉ... -
Page 13: Effacer Un Code D'accès
4. Effacer un code d’accès accéder à la phase de programmation 2. sélectionner les rubriques du menu: Contrôle accès Code d’accès Effacer INTRODUIRE EFFACER TROUVER EFFACER DÉFIL. SORS 3. Pour confirmer, appuyer sur ou sur 4. introduire le code d’accès à effacer au clavier alphanumérique EFFACER CODE D'ACCÈS: _ 3ABC4 SORS... -
Page 14: Chercher Un Code D'accès
5. Chercher un code d’accès accéder à la phase de programmation 2. sélectionner les rubriques du menu: Contrôle accès Code d’accès Trouver INTRODUIRE EFFACER TROUVER EFFACER DÉFIL. SORS 3. Pour confirmer, appuyer sur ou sur 4. saisir les 4 premières lettres (ou chiffres) du mot de passe à trouver (il n’est pas nécessaire que tous les caractères soient corrects : la recherche fournit le mot de passe à... -
Page 15: Configurations Du Module Répertoire (Art.3360B)
EFFACEMENT EN COURS... EFFACEMENT TERMINÉ 5. pour quitter, appuyer sur Configurations du module répertoire (Art.3360B) 1. Modifier la programmation de la langue accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Choisir langue TYPE TÉLÉCHARG. PARAMETRES SYST... -
Page 16: Configurer Le Type De Connexion À Distance
2. Configurer le type de connexion à distance Pour télécharger en mode RS485, voir schéma accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Type télécharg TYPE TÉLÉCHARG. PARAMETRES SYST CHOISIR LANGUE SECONDE LANGUAGE DÉFIL. SORS 3. -
Page 17: Programmer La Deuxième Langue
3. Programmer la deuxième langue Cette fonction, si elle est validée, commute les messages au repos du répertoire porte-noms avec la langue principale (voir “Programmer la langue”) à la deuxième langue Si le message de bienvenu (voir “8. Introduire le message de bienvenu”) a été... -
Page 18: Désactiver La Deuxième Langue
SIMPLEBUS pour installations avec commutateur Art. 1424 en modalité Top 1, 2, 3 (voir FT SB 21 page 6) qui définissent les zones d’installation. Le module Art. 3360B en modalité Simplebus TOP doit être utilisé en association aux produits compatibles (voir tableau “Articles Simplebus Top”). - Page 19 L’appel peut avoir lieu dans l’une des manières suivantes f condition de repos 1A. taper le code usager (par ex. 25 015) APPEL USAGER _25 015 APPEL CANC 1B. ou faire défiler le répertoire avec MARIO ROSSI CODE: 025 015 DÉFIL.
- Page 20 IMMOTEC STANDARD Le module numérique Art. 3360B peut être utilisé en association au module Simplekey Art. SK9001, Art. SK9020 en reliant les deux articles via RS 485 (voir schéma). Dans cette configuration, l’emploi des clés d’accès Simplekey (badge) permet de introduire en automatique le code/nom correspondant (nouvelle clé) ou la mise à...
-
Page 21: Valider/Désactiver Nom Seulement
7. Pour confirmer, appuyer sur ou sur » *indique la typologie d’installation sélectionnée » tonalité de confirmation 8. pour afficher la modalité d’appel, faire défiler la liste avec GEST. APPEL *STANDARD CODE INDIRECT IMMOTEC STANDARD DÉFIL. SORS 9. Pour confirmer, appuyer sur ou sur »... -
Page 22: Valider/Désactiver Le Mess. De Bienvenu
7. Valider/désactiver le mess. de bienvenu Cette fonction permet de introduire un message de bienvenu de 40 caractères maximum sur 4 lignes en lettres majuscules. N.B.: le message ne peut pas commuter dans la deuxième langue lorsque la fonction. SECONDE LANGUAGE (voir “3. -
Page 23: Introduire Le Mess. De Bienvenu
8. Introduire le mess. de bienvenu Cette fonction par défaut n’est pas active. Possibilité de introduire le message de bienvenu à l’aide du logiciel Art. 1249B. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Message de bienvenu Changer CHANGER VALIDER... -
Page 24: Valider/Désactiver Le Mess. Statique
9. Valider/désactiver le mess. statique Cette fonction par défaut n’est pas active. Lorsqu’elle est validée, elle détermine l’affichage fixe du message de bienvenu après 30 sec. de stand-by. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Message de bienvenu Mess. -
Page 25: Modifier La Sensibilité Du Clavier
11. Modifier la sensibilité du clavier La sensibilité par défaut du clavier est intermédiaire. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Sens. clavier NOM SEULEMENT MESSAGE DE BIENVENU ÉCRAN DE VEILLE SENS. CLAVIER DÉFIL. SORS 3. -
Page 26: Valider/Désactiver La Tonalité Clavier
13. Valider/désactiver la tonalité clavier Cette fonction par défaut est active. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Tonalité clavier ÉCRAN DE VEILLE SENS. CLAVIER VITESSE CLAVIER *TONALITÉ CLAVIER DÉFIL. SORS 3. Pour confirmer, appuyer sur ou sur TONALITÉ... -
Page 27: Rét. Config. Valeurs De Défaut Module Répertoire
14. Rét. config. valeurs de défaut module répertoire Cette fonction permet de rétablir les réglages par défaut: Cette fonction permet de rétablir les réglages par défaut : Langue = Italiano Seconde langue = désactivée Type d’installation = Simplebus Mode d’appel = appel standard Message de bienvenu = désactivé... -
Page 28: Modifier L'adresse Rs485 Du Module Hp
15. Modifier l’adresse RS485 du module HP accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Adresse RS485 PARAMETRES HP ADRESSE RS485 DÉFIL. SORS 3. introduire l’adresse RS485 (3 chiffres maxi) au clavier alphanumérique ADRESSE RS485 DÉFIL. -
Page 29: Affichage Du Nombre De Noms Saisis Au Répertoire, De La Version Du Logiciel, Des
16. Affichage du nombre de noms saisis au répertoire, de la version du logiciel, des codes d’accès saisis, du Code ID (adresse RS485) accéder à la phase de programmation 2. sélectionner les rubriques du menu: Info GESTION RÉPERTOIRE CONTRÔLE D'ACCÈS REGLAGES INFO DÉFIL. -
Page 30: Réglages Standard Du Module Hp-Micro (Art. 1622, 1621, 4680C, 4681)
Réglages standard du module HP-micro (Art. 1622, 1621, 4680C, 4681) 1. Configurer les paramètres du HP (temps audio, temps ouvre-porte, temps reset) TEMPS AUDIO= = 10 - 180 sec. TEMPS OUV-PORTE= = 1- 8 sec. TEMPS RESET= = 1 - 10 sec. accéder à... -
Page 31: Afficher Les Paramètres Du Hp (Temps Audio, Temps Ouvre-Porte, Temps Reset)
2. Afficher les paramètres du HP (temps audio, temps ouvre-porte, temps reset) La fonction est garantie uniquement pour laversion modules HP 2.0 ou supérieure accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Afficher SAIS. -
Page 32: Configurations Avancées Du Module Hp (Art. 1622, 1621, 4680C, 4681)
Configurations avancées du module HP (Art. 1622, 1621, 4680C, 4681) 1. Gâche sur SE 1A Configurer le type de gâche sur la sortie SE du module HP Ile type de gâche par défaut est en ca. accéder à la phase de programmation 2. -
Page 33: Valider/Désactiver La Tonalité De Confirmation De La Gâche Du Module Hp
1B Valider/désactiver la tonalité de confirmation de la gâche du module HP Cette fonction par défaut n’est pas active. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Gâche sur se Tonalité... -
Page 34: Valider/Désactiver L'ouvre-Porte Au Repos De La Gâche Du Module Hp
1C Valider/désactiver l’ouvre-porte au repos de la gâche du module HP Cette fonction par défaut n’est pas active. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Gâche sur se Ouv-porte au repos TYPE TONALITÉ... -
Page 35: Relais Module Hp - Micro
2. Relais module HP - micro 2A Valider/désactiver le fonct. actionneur sur le relais du module HP accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Rel. MOD. HP - micro Fonct. -
Page 36: Valider/Désactiver Le Relais Du Module Hp En Parallèle À La Sortie Se Du Module Hp
2B Valider/désactiver le relais du module HP en parallèle à la sortie SE du module HP - micro accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Rel. MOD. HP - micro En parallèle à... -
Page 37: Série S
3. Série S 3A Valider/désactiver le fonct. actionneur sur série S accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Série S Fonct. actionneur FONCT. ACTIONNEUR DÉFIL. SORS 3. Pour confirmer, appuyer sur ou sur FONCT. -
Page 38: Messages Vocaux
4. Messages vocaux 4A Valider/désactiver les messages vocaux et visuels du module HP accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Messages vocaux GÂCHE SUR SE REL. MOD. HP - MICRO SERIE S MESSAGES VOCAUX DÉFIL. -
Page 39: Appel
Cette fonction par défaut n’est pas active. Possibilité de valider ou de désactiver l’appel triple de l’Art. 3360B vers les postes intérieurs. L’appel sera effectué 3 fois de suite (en cas d’appel vidéo : les 2 premiers seront audio, le troisième vidéo). -
Page 40: Valider/Désactiver La Tonalité De Confirm. De L'appel
5B Valider/désactiver la tonalité de confirm. de l’appel Cette fonction par défaut est active. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Appel Tonalité confirmation APPEL TRIPLE TONALITÉ CONFIRMATION AIDE CODES ATTENTE RÉPONSE DÉFIL. -
Page 41: Valider/Désactiver L'aide Codes De L'appel
5C Valider/désactiver l’aide codes de l’appel Cette fonction par défaut n’est pas active. Permet de gérer plus de 70 postes intérieurs reliés au module HP. 1.accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Appel... -
Page 42: Configurer Le Temps D'attente De Réponse De L'appel
5D Configurer le temps d’attente de réponse de l’appel accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Appel Attente réponse APPEL TRIPLE TONALITÉ CONFIRMATION AIDE CODES ATTENTE RÉPONSE DÉFIL. SORS 3. -
Page 43: Auto-Allumage
6. Auto-allumage 6A Valider/désactiver l’auto-allumage Cette fonction par défaut est active. accéder à la phase de programmation 2. sélectionner les rubriques du menu: Reglages Paramètres syst. Paramètres HP Options avancées Auto-allumage SERIE S MESSAGES VOCAUX APPEL AUTO-ALLUMAGE DÉFIL. SORS 3. Pour confirmer, appuyer sur ou sur AUTO-ALLUMAGE *OUI... -
Page 44: Rét. Conf. Défaut
7. Rét. Conf. Défaut Cette fonction permet de rétablir les réglages par défaut : Résistance d’anti-buée = désactivée Messages audio-visuels = désactivé Commande gâche sur SE en CA Temps gâche = 2 sec + tonalité désact. Relais C.NC.NO en parallèle à S Ouvre-porte toujours acti Fonct. -
Page 45: Logiciel Art. 1249B
RS485 DÉFIL. SORS 4. le PC affiche “Trouvé matériel Art. 3360B” et “Installation guidée nouveau matériel” 5. suivre les instructions de l’installation guidée jusqu’au bout sélectionner le dossier Drivers inclus dans le dossier d’installation Art. 1249B. 2. Utilisation répertoire par le logiciel Art. 1249B la connexion au PC se fait via USB ;... -
Page 46: Multidownload
3. MultiDownload Possibilité d’utiliser un réseau RS485 pour gérer la connexion de plusieurs modules Art. 3360B au même PC où est installé le logiciel Art. 1249B. Dans cette modalité, chaque module devra avoir un CODE ID (adresse RS485) différent. 1. brancher les câbles de la série RS485 aux bornes 485D+/485D- de l’Art. 3360B (voir schéma). -
Page 47: Diagramme Menu
Diagramme menu fonctions disponibles en mode Simplebus, Simplebus TOP et VIP GESTION INTRODUIRE RÉPERTOIRE NOMS fonctions non disponibles en mode VIP EFFACER NOMS CHANGER NOMS EFFACER EFFACER TOUS TOUS LES LES NOMS NOMS ? CONTRÔLE INTRODUIRE CODE MAÎTRE D’ACCÈS NOUVEAU RÉTABLIR CONF. - Page 48 PARAMETRES OPTIONS REGLAGES SYST AVANCÉES TONALITÉ ONFIRMATION OUVRE-PORTE AU REPOS AFFICHER REL. MOD. HP FONCT. TEMPS - MICRO ACTIONNEUR ACTIVATION EN PARALLÈLE À SE AFFICHER FONCT. SERIE S ACTIONNEUR MESSAGES VOCAUX ITALIANO FRANCAIS ESPANOL NEDERLANDS GREEK ENGLISH APPEL APPEL TRIPLE...
- Page 49 PARAMETRES OPTIONS REGLAGES REGLAGES APPEL AVANCÉES TONALITÉ CONFIRMATION AIDE CODES ATTENTE RÉPONSE AFFICHER AUTO ALLUMAGE RÉTABLIR CONF. PAR DÉFAUT ADRESSE RS485 CHOISIR ITALIANO LANGUE ENGLISH FRANCAIS DEUTSCH PORTUGUES DÉFAUT SECOND ITALIANO LANGUE ENGLISH FRANCAIS...
- Page 50 SECONDE REGLAGES LANGUAGE DEUTSCH PORTUGUES DÉFAUT GEST. APPEL SIMPLEBUS STANDARD CODE INDIR. IMMOTEC STAND. IMMOTEC INDIR. SIMPLEBUS STANDARD CODE INDIR. IMMOTEC STAND. IMMOTEC INDIR. STANDARD IMMOTEC STAND. SEULEMENT MESSAGE DE CHANGER BIENVENU ACTIVE MESS. STATIQUE...
- Page 51 REGLAGES ÉCRAN DE VEILLE SENS. CLAVIER BASSE NTERMÉDIAIRE HAUTE VITESSE BASSE CLAVIER NTERMÉDIAIRE HAUTE TONALITÉ CLAVIER RET. CONF. DÉFAUT INFO REVISIONE FW NOMS AU REPERT CODES D’ACCÈS SAISIS ADRESSE RS485 Tableau articles Simplebus TOP Art. 2608 IR. 006 / Art. 2610 IR. 008 / Art. 2619 IR. 000 / Art. 2628 IR. 005 / Art. 2638 IR. Combinés parlophoniques Commutateurs Art.
- Page 52 3360B 120E 1/4W 4681 3360B 4681 3360B ATTENTION: – Possibilité d’utiliser jusqu’à 5 terminaux Art. 3360B – Distance maximale entre l’Art. 20022618 et le terminal ordinateur Art. 3360B le plus éloigné : 100m ALIM. MOXA TCC-80 20022618 1595 1595 Tresse téléphonique...
