1

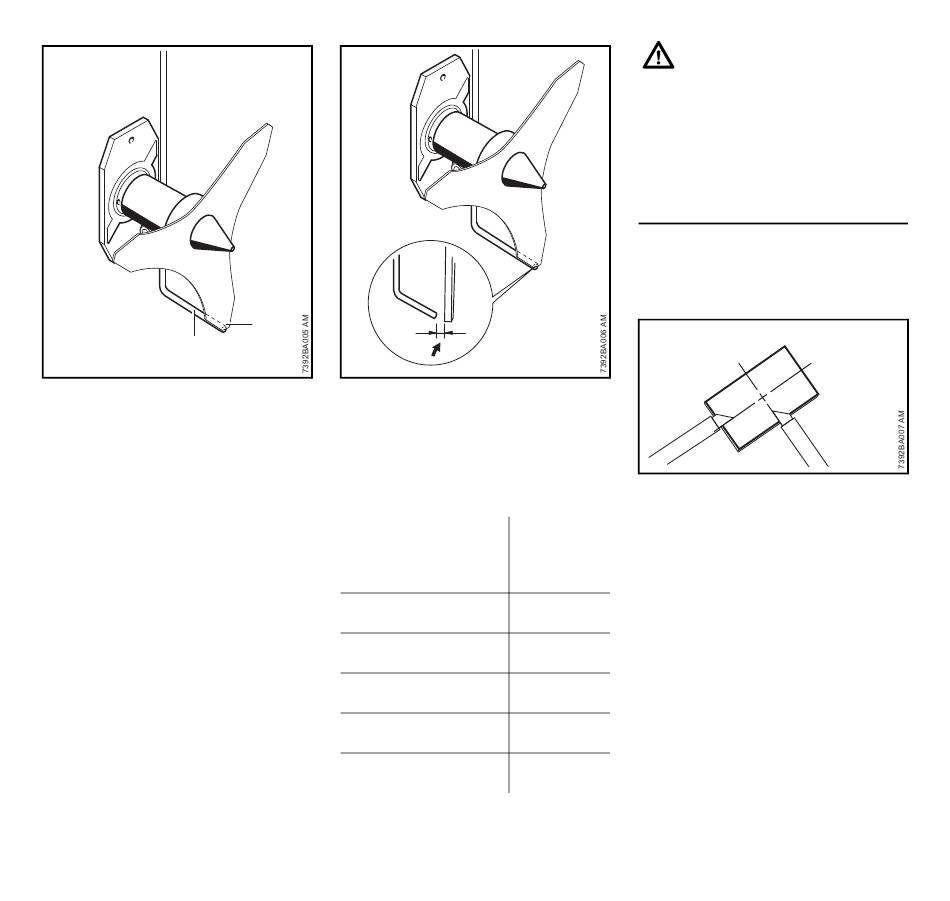

N Peilstab (1) bis zur Spitze eines
Messerflügels (2) ausrichten
N Schneidwerkzeug drehen – stösst
der Peilstab an der Messerspitze
an, Peilstab neu ausrichten
N Schneidwerkzeug weiterdrehen und
den Messerflügel ermitteln, der als
einziger den Peilstab berührt
4
2
N mit einer Fühllehre den Abstand der
anderen Messerflügel zum Peilstab
ermitteln
Es gelten je nach Art des
Schneidwerkzeuges verschiedene
Maximal-Werte für die axiale Unwucht:
Schneidwerkzeug
Grasschneideblatt
Ø 230 mm
Grasschneideblatt
Ø 255 mm
Dickichtmesser
Ø 250 mm
Dickichtmesser
Ø 300 mm, Ø 305 mm
Dickichtmesser
Ø 350 mm
Ein Metallschneidwerkzeug darf
aus Sicherheitsgründen nicht
gerichtet werden. Wird der
Maximal-Wert der Unwucht
überschritten, darf das
Schneidwerkzeug nicht mehr
verwendet werden –
Verletzungsgefahr!
Prüfung der radialen Unwucht
Die Prüfung einer radialen Unwucht wird
mit einem magnetischen Prüfgewicht
durchgeführt.
N die Prüfgewichte entlang der
vorgestanzten Linien mit einem
Abstand zwi-
scharfen Messer trennen
schen
Das Prüfgewicht wird auf einen
Peilstab und
Messerflügel in einem bestimmten
Messerflügel
Abstand R angelegt, siehe folgende
Tabelle.
0,5 mm
0,5 mm
1,0 mm
1,5 mm
2,0 mm
