9. Fertigstellung des Modell-Fahrzeugs

a) Beleuchtungssatz einbauen
Dem Bausatz liegt noch ein Beleuchtungs-Set mit zwei weißen LEDs (1) und zwei roten LEDs (2) bei. Die LEDs sind
bereits komplett verkabelt und mit einem Funktionsschalter versehen. Der Beleuchtungssatz wird wie das Lenkservo
oder der Fahrtregler an einem Ausgang des Fernsteuerempfängers angeschlossen.
Sollte der Empfänger keinen freien Ausgang zum Anschluss der Beleuchtungs-LEDs aufweisen, so ist ein
V-Kabel zu verwenden (nicht im Lieferumfang enthalten).
Montage des Beleuchtungssatzes
Für die LEDs sind bereits geeignete Halterungen in den
Stoßstangen vorgesehen. Die LEDs müssen lediglich von
der Innenseite der Stoßstange eingedrückt werden. Klei-
ne Rastnasen halten die LEDs anschließend sicher in der
Stoßstange fest.
Schließen Sie den Beleuchtungssatz zunächst testweise
am Empfänger an und nehmen den Empfänger in Betrieb.
Dadurch können Sie sehen, welche LEDs vorne bzw. hin-
ten eingebaut werden müssen.
Verlegen Sie die Kabel (3) dann so im Modell, dass der
Ein-/Aus-Schalter gut bedienbar ist und die Kabel weder
die Funktion des Modells stören, noch durch Vibrationen
oder Reibung beschädigt werden können. Nutzen Sie für
den Schalter die beiliegenden Klebe-Pads bzw. für die Ka-
bel kleine Kabelbinder.
16

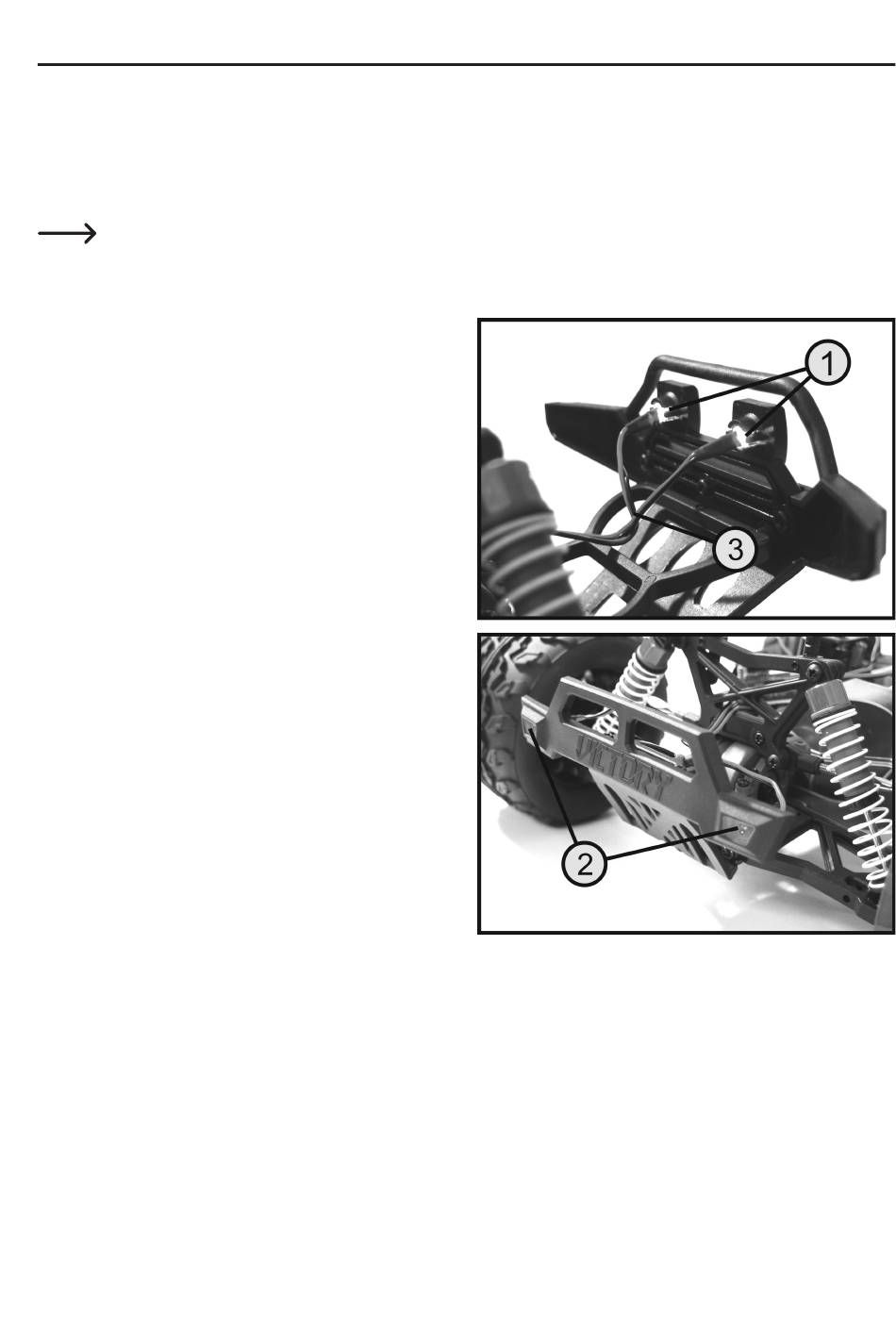

Bild 1
