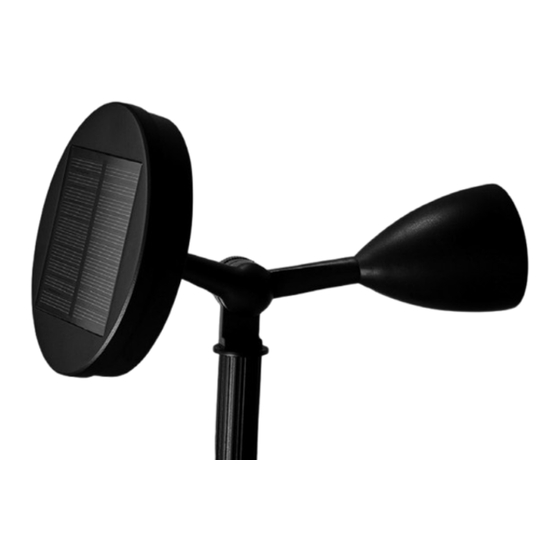

MELINERA HG02411 Instructions De Montage, D'utilisation Et Consignes De Sécurité

Masquer les pouces
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 32

Liens rapides

Télécharger ce manuel
SOLAR-LASERSTRAHLER / SOLAR LASER
SPOTLIGHT / PROJECTEUR LASER SOLAIRE
SOLAR-LASERSTRAHLER
Montage-, Bedienungs- und Sicherheitshinweise
PROJECTEUR LASER SOLAIRE
Instructions de montage, d'utilisation et
consignes de sécurité
SOLÁRNÍ LASEROVÝ REFLEKTOR
Pokyny k montáži, obsluze a bezpečnostní pokyny
REFLETOR LASER SOLAR
Indicações de montagem, utilização e segurança
IAN 286719
SOLAR LASER SPOTLIGHT
Assembly, operating and safety instructions
SOLAR-LASERSCHIJNWERPER
Montage-, bedienings- en veiligheidsinstructies
FOCO LÁSER SOLAR
Instrucciones de montaje, de uso y de seguridad

Publicité

Table des Matières
loading

Manuels Connexes pour MELINERA HG02411

Sommaire des Matières pour MELINERA HG02411
