Mesures personnalisées
Référence technique de mesure du
niveau, du volume et de la masse
Le 9950 peut effectuer automatiquement
les calculs de niveau, de volume et de
masse :
• Pression en niveau
• Masse
• Volume
Longueur
58
Transmetteur 9950
r
A
h
Annexe
Conversion de la pression en niveau :
Niveau = P ÷ (SG × D)
Où
P
= pression
SG = densité relative du liquide
D
= densité de l'eau
Si la pression est exprimée en psi :
Niveau (mètres) = 0,703069 × (P/SG)
Si la pression est exprimée en bar :
Niveau (mètres) = 0,703069 × (P/SG)
Conversion de masse
m = D × SG × V
Où
m
= masse du liquide
D
= densité de l'eau = 1 000 kg/m
SG = densité relative du liquide
V
= Volume du liquide (m3)
×
m (kg) = 1 000
SG
Calcul du volume
Cylindre vertical :
V = π × r
× h
2
où
r = le rayon du cylindre
h = hauteur du liquide
Récipient parallélépipédique :
V = w × l × h
où
w = largeur
l = longueur
h = hauteur

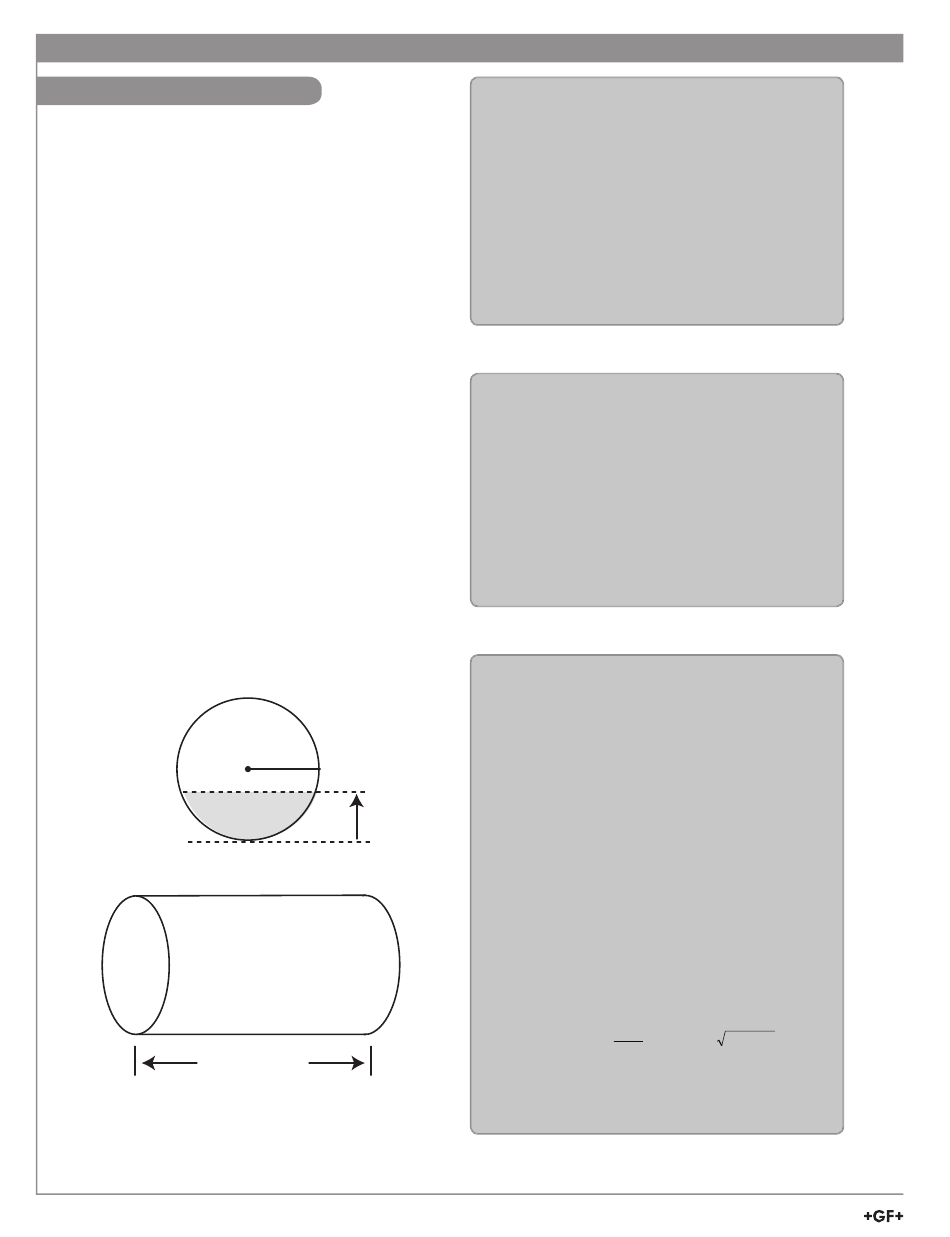

Cylindre horizontal :
V = A × L
où
A = surface du segment
L = longueur du récipient
⎡
⎛
r
−
⎛
2
−
1
A
=
⎜ ⎜
r
×
cos
×
⎜
⎢
⎝
⎝
⎣
où
r = rayon du récipient
h = hauteur du segment
×
V
⎤
h
⎞
⎞
(
)
2
−
r
−
h
⎟ ⎟
×
2
rh
−
h
⎟
⎥
r
⎠
⎠
⎦
3
