Fonctions dérivées
Lorsque que deux ou plusieurs mesures du même type (primaire ou secondaire) sont présentes, le 9950 peut calculer plusieurs
fonctions dérivées à partir de mesures appariées.
Quatre fonctions dérivées peuvent être défi nies et utilisées comme source pour l'affi chage et les fonctions de sortie.
• Les mesures Écoulement, Température, Pression, Conductivité et Niveau doivent utiliser des unités qui se correspondent.
(Les canaux d'écoulement doivent également avoir la même base de temps.)
• Les canaux de conductivité seront automatiquement mis à l'échelle μS/cm avant que le calcul de la fonction ne soit effectué.
• Trois types de mesures dérivées peuvent être appliqués à n'importe quel ensemble de capteurs, peu importe le type.
• Rapport :
• Delta (différence) : Mesure 1 - Mesure 2 ou Mesure 2 - Mesure 1
• Somme :
• Des étiquettes personnalisées peuvent être attribuées aux fonctions dérivées pour en faciliter l'identifi cation.

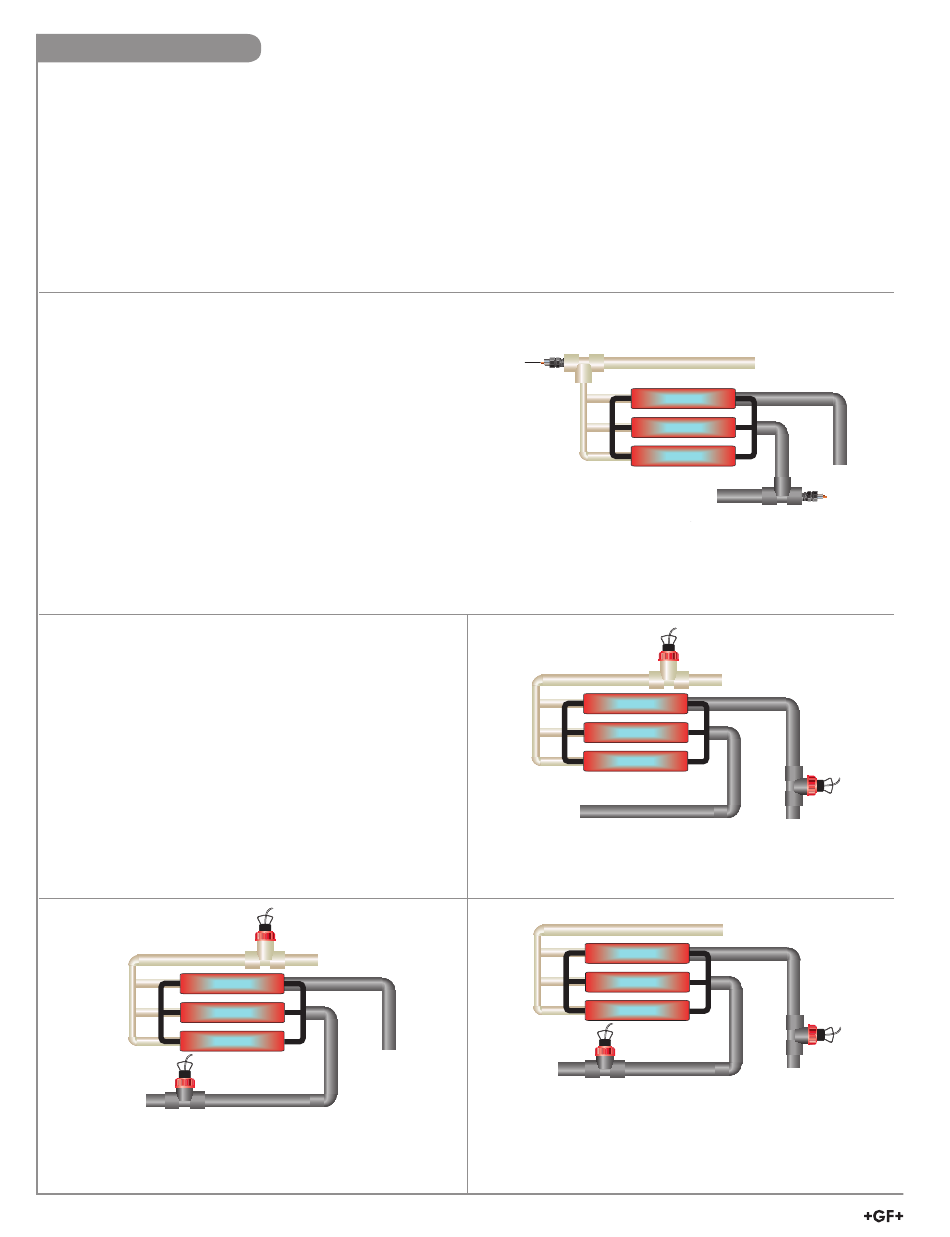

% Passage et % Rejet
• % Passage et % Rejet sont des fonctions dérivées basées sur
les mesures de conductivité uniquement et sont spécialement
destinées aux applications d'osmose inverse (OI).
• % Passage représente la quantité de contaminants restant dans
l'eau produite par rapport à leur quantité dans l'eau brute. Par
exemple si la conductivité de l'eau brute mesure 375 μS et celle
de l'eau produite mesure 18,75 μS, le % Passage est égal à
(18,75 ÷ 375) x 100, soit 5 %.
• % Rejet représente la quantité de contaminants dans l'eau de
rejet par rapport à leur quantité dans l'eau brute. Par exemple
si la conductivité de l'eau brute mesure 375 μS et celle de l'eau
produite mesure 18,75 μS, le % rejet est égal à [1-(18,75 ÷ 375)]
x 100, soit 95 %.
• Une diminution du taux de rejet et une augmentation du taux de
passage signale habituellement des problèmes au niveau de la
membrane d'osmose inverse.
% Récupération
• % Récupération est une fonction dérivée basée sur le débit
d'un système d'osmose inverse.
• Pour mesurer % Récupération, deux capteurs de débit
doivent être raccordés au 9950. Ils peuvent être installés
dans la conduite d'eau brute, dans la conduite de concentrat
ou dans la conduite de perméat.
• Pour s'adapter à n'importe quelle confi guration, le 9950
permet trois méthodes différentes de calcul du taux de
récupération.
• Les deux capteurs de débit doivent utiliser la même base de
temps et les mêmes unités de mesure.
Membrane OI
Membrane OI
Membrane OI
Eau brute
% Récupération A : (Perméat ÷ eau brute) x 100
Dans le menu de confi guration, sélectionner l'option qui
représente % Récupération A, EAU BRUTE : PERMÉAT
20 Transmetteur 9950
Mesure 1 ÷ Mesure 2 ou Mesure 2 ÷ Mesure 1
Mesure 1 + Mesure 2
Perméat
Concentrat
Membrane OI
Membrane OI
Membrane OI
Eau brute
% Passage : (Perméat ÷ eau brute) x 100
% Rejet : [1 - (perméat ÷ eau brute)] x 100
Membrane OI
Membrane OI
Membrane OI
Eau brute
% Récupération B : Perméat ÷ (perméat + concentrat) x 100
Dans le menu de confi guration, sélectionner l'option qui
représente % Récupération B, PERMÉAT : CONC
Membrane OI
Membrane OI
Membrane OI
Eau brute
% Récupération C : [(Eau brute- concentrat) ÷ eau brute] x
100. Dans le menu de confi guration, sélectionner l'option qui
représente % Récupération C, EAU BRUTE : CONC
Perméat
Concentrat
Perméat
Concentrat
Perméat
Concentrat
